如何判断芯片程序不正常的原因

发布时间:2017-06-23 责任编辑:susan

【导读】最近有用户反映一个非常蹊跷的现象,在烧录文件时,编程器全过程提示PASS,但是芯片贴板后产品无法正常使用,这种现象自然而然会首先怀疑是设备的问题,那作为设备提供方,我们需要协助分析产生这种奇怪现象的原因。

为了使测试更严谨,并且复现问题,我们取得了客户烧录的芯片和文件来进行测试。通过测试发现烧录文件并不寻常:该芯片的烧录文件需要转换为两个文件,而使用时并没有正确调入这两个文件。在指导下,客户完成了测试,并且再无异常反馈。

那么如何简单判断此类现象出现的原因呢?细心的工程师为大家总结了一些临场经验,非常实用。

1.1验证烧录文件

验证烧录文件,这一点很重要。不管再牛逼的编程器,都只能实现将程序下载到芯片内的过程,而不能修改代码。如果文件未经验证,很有可能烧录后无法正常运行,所以建议用户在批量生产之前一定要小批量试产,验证烧录文件的正确性。


1.2设置“配置参数”

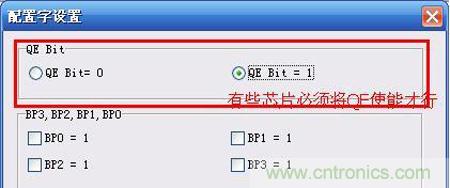

芯片中的配置参数需要手动修改,不能单纯的加载文件后直接进行烧录,如果不按照正确的规则设置参数,必然会导致芯片无法正常运行。在SPI Flash的芯片烧录时经常遇到这类问题,类似于”QE”位必须使能,如下图。


1.3非法操作

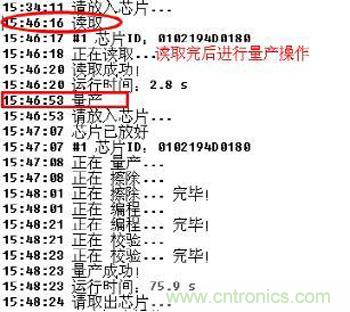

若烧录过程中有非法操作,必然导致批量芯片无法正常使用。如有些客户在烧录芯片的时候会错误地添加“读取”操作,这个对批量烧录芯片来说是很致命的,读取后进行烧录,烧录文件就已经错误。


为了提高产品的良品率,避免出现批量生产事故,一定要正确地使用专业设备进行生产。下面是具有丰富实战经验的工程师提出的几点合理建议,请注意:

1、在批量生产前做小批量验证,验证无误后再进行量产,避免带来大量损失;

2、请对应的软件工程师给予准确指导,将配置参数详细说明,保证烧录的准确性;

3、限制生产时可用操作,将权限分配给必要的人员,避免误操作。
