采用Cortex-M原型系统建立Cortex-M3 DesignStart原型

2017-07-17 [责任编辑:susan]
分享到:
5分
【导读】ARM最近刚刚宣布了对DesignStart项目的升级,加入了ARM Cortex-M3处理器。现在,可以通过DesignStart Eval即时、免费地获取相关IP,对基于Cortex-M0或者Cortex-M3处理器的定制化SoC进行评估、设计和原型开发。

原型设计的重要性常常被忽视,我希望通过本文以更多的细节阐述原型开发的重要性以及Cortex-M原型系统(MPS2+)如何帮助你方便地开始对你自己的设计进行评估和原型开发。

DesignStart不仅仅有处理器IP。DesignStart Eval和Designstart Pro包括处理器IP、一个参考子系统、以及免费的在线社区支持。此外,还提供来自ARM和ARM合作伙伴的专用支持、培训以及各种服务。

DesignStart Eval已经可以运行在ARM Cortex-M原型开发系统(即MPS2+)之上,帮助你更方便地迅速开始对你自己的设计进行评估和原型开发。

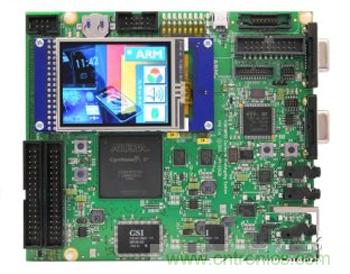

图1:Cortex-M原型系统

一旦你开始设计全新的定制化SoC,下一步就是进行原型开发。原型开发是SoC设计流程中的一个关键步骤:它不仅允许你对设计进行验证,也帮助你避免对一个有问题的设计进行流片。在进行验证的同时,你还可以在芯片出片之前就用原型进行软件开发,从而节约宝贵的时间。ARM的Cortex-M原型系统就是一个完美的解决方案。

为什么选择Cortex-M原型系统?

Cortex-M原型系统提供针对Cortex-M系列的快速FPGA原型开发,包括实例设计和软件支持。与市场上其它的开发板不同,该FGPA平台是针对Cortex-M处理器专门定制的,这意味着你可以快速开始和进行开发,从而专注于实施差异化。它支持ARM mbed OS、多个调试连接器(包括CMSIS-DAP),以及16MB零等候状态内存;这些都得到ARM的直接支持。

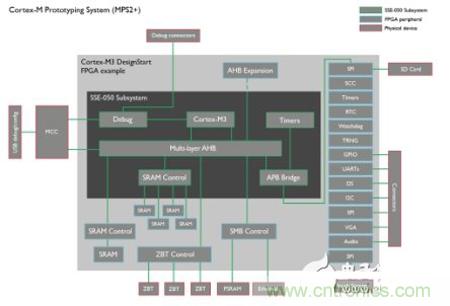

图2:在MPS2+中实施的Cortex-M3 DesignStart

Cortex-M3 DesignStart包允许你用最喜欢的仿真器(Mentor® Questa®、Cadence® Incisive或Synopsys® VCS®)进行参考子系统设计的仿真,然后将你自己的IP加入设计,并在仿真环境下进行开发,对现有测试进行编辑。

ARM已经用DesignStart Eval包设计了一个实例FPGA实施,用于Cortex-M原型系统。你可以用这个实例将测试进一步延伸,针对这个平台对你的设计进行合成,以及在FPGA目标上重新运行各种仿真测试。

ARM Cortex-M3处理器以网表文件的形式提供,支持调试和追踪。Cortex-M3实例子系统设计尺寸非常小,在FPGA中留有充裕的空间让你用自己的IP进行扩展。板上有大量的外设,你也可以通过连接Arduino子板的转换器加入更多的外设。如果你找不到你所需的外设,你可以设计自己的板子,并使用所提供的PCB文件用于子板。请访问Cortex-M原型系统网站上的Arduino章节,获取实例文档。

简单、快速、方便使用

使用这一平台进行启动和运行非常方便!将电源和USB线连上PC,等待平台作为USB大容量存储设备顺利连接,将你的DesignStart文件拖拽上去,然后按下重置键来载入新的FPGA图像。一旦FPGA被载入,你可以将你的调试器连接到众多调试连接器之一,或者用CMSIS-DAP连接到核。这里有一个视频,提供更多如何对板子进行编程以及使用Keil MDK调试器的信息。

你也可以使用现有的Intel® Quartus® Prime项目文件来迅速添加自己的IP、对它进行合成以及创建FPGA图像,从而为你的IP开发软件或者开始为你的SoC创意开发原型。
关键字:Cortex-M3 处理器
