【导读】就全功能锂离子电池充电器而言，一些设计师遇到的主要障碍是缺乏自动或自主触发功能。例如，控制器确实提供C/10电流检测，但是当充电电流降至C/10值时，却不中断充电过程。另外也缺乏完全合格的充电器所需的自动重启功能。
这款控制器提供栅极驱动和电流检测输入，以建立一个降压型拓扑的功率链路。还提供控制信号，例如充电状态和适配器存在的信号。
在不使用 CPU 的应用中，设计师或者干脆拒绝使用 LTC4012，或者自己开发解决方案，在有些情况下，这么做是不够的。例如，有些设计师可能会在 PROG 引脚上用一个电阻器来检测充电电流，但是将 PROG 引脚连至一个低成本、低阻抗的缓冲器，会从根本上导致测量值失真。
本文的目的是说明一种简单的自动重启解决方案，该解决方案不使用 PROG 引脚，用逻辑信号进行 C/10 电流检测。这种检测基于 LTC4012 数据表中介绍的“数字 C/10 指示器”，如方框图中所示。
自动重启电路方框图
前述电路的方框图如图 1 所示。该电路基于一个 D 触发器。随着充电电流值降至预设定的 C/10，D 触发器时钟变为高电平，外部晶体管 Q1 将 RUN 引脚拉至地，并关断 LTC4012。电池充电，电压接近最大值。随着充电器关断，电池开始放电，最终达到最小电压，D 触发器清零，然后 Q1 关断，充电周期重复。

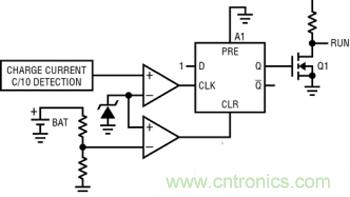

图1：自动重启电路的方框图
CHARGE CURRENT C/10 DETECTION：充电电流 C/10 检测
用 LTC2912-3 实现之前介绍的大部分功能。这款具闭锁控制的电压监视器在图 2 所示电原理图的中央。

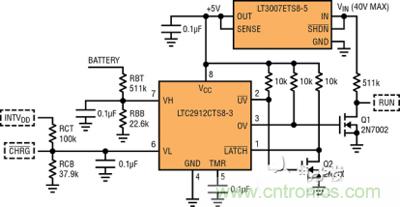

图2：前述解决方案的电原理图
BATTERY：电池
电原理图和电路介绍
所测试的是 12V、3000mA/h 锂离子电池。该电池由采用了 LTC4012-2 的演示电路板 DC1256A 上安装的充电器充电。该充电器由图 2 所示的自动重启电路控制。
如果电池充电，那么 LTC2912-3 的 VH 输入上的电压高于 0.5V，/UV 输出为高电平。Q2 接通，/LATCH 引脚为低，输出 OV 闭锁在高电平状态。相应地，Q1 接通，LTC4012 处于关断模式。只要 /LATCH 引脚为低，OV 闭锁在高电平状态，LTC4012 就继续保持关断状态。
最后，由于自放电或已加负载，电池电压开始下降。当电池电压降至低于 12V 时，VH 引脚电压 （电阻器分压器 RBT/RBB） 降至低于 0.5V，/UV 输出状态从高电平变为低电平。然后 Q2 断开，从而清除闭锁。信号 OV 状态变为低电平，Q1 断开，充电过程启动。
在充电过程中，LTC4012 的 /CHRG 引脚处于低阻抗状态，这使 VL 引脚连至 GND。随着充电电流降至 C/10，/CHRG 引脚改变状态，VL 引脚上的电压随之上升。当这个引脚上的电压达到 0.5V （电阻器分压器 RCT/RCB） 时，OV 引脚的状态从低电平变为高电平，Q1 接通，RUN 引脚拉低，LTC4012 进入停机模式。/LATCH 引脚为低电平，U1 将 OV 锁定为高电平，直至电池电压再次降至 12V 且这个过程开始重复为止。建议的电路与 LTC4012 互连，相应引脚由虚线围绕，以与 LTC2912 U1 的引脚相区分。
电流验证和测量
为了验证电路功能，将一个数据记录器连至充电器-电池系统。对电池电压和电流进行采样和存储。为了方便电池的自放电并缩短放电时间，在电池端子之间连接一个 100Ω 电阻器。所产生的图形如图 3 所示。在周期一开始时，输入电压 VIN 被断开，电池放电，并向负载提供“负”电流。然后，加上 VIN 后，充电周期启动，“正”的充电电流流进电池。当电池充满电以后，充电器关断，电池开始自放电。当电池电压达到最小值时，充电器接通，周期自我重复。
图3：自动重启周期的定时图
CHARGE CURRENT：充电电流
TIME：时间
BATTERY VOLTAGE：电池电压
结论
本文介绍的电路相对简单，基于这个电路的应用可以作为非常流行的锂离子电池充电器 LTC4012 的重要配件。这个电路可通过使用单个电压监视器 LTC2912-3 实现自动重启功能，从而无需使用相当昂贵的数字控制系统。
