25A µModule 稳压器支持 N+1 冗余以在故障情况下确保电源可用性

2017-10-13 [责任编辑:wenwei]
分享到:
0分
【导读】2017 年 10 月 9 日 – 亚德诺半导体 (Analog Devices, Inc.,简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出 25A 降压型µModule® (电源模块) LTM4645,该器件能够在多个独立器件 (N) 之间均分电流,其中至少一个 LTM4645 用作备份 (+1),以便当 N+1 配置中一个器件检测到故障并必须断接时确保电源可用性。

例如,一个诸如 ASIC 的 75A、1V 负载需要 3 个 LTM4645,以提供总共 75A (= 3 x 25A) 电流。为了提供系统弹性,增设了一个额外的 LTM4645 作为3+1形式的备份,因而导致四个 LTM4645 均分电流以在某个 LTM4645 发生故障的情况下提供 75A。如果其中一个稳压器出现某种故障操作,该器件则向上游热插拔控制器发出指示信号,以将其自身与电源通路断接,而其余的三个 LTM4645 稳压器则保持不间断的运行。可从 LTM4645 的 N+1 冗余度特性获益的应用包括数据中心、航空航天、银行交易和云系统,在这些应用中,改善系统安全性和完整性是最优先考虑的事项。

LTM4645 采用 4.7V 至 15V 输入电源工作,输出电压可调节在 0.6V 至 1.8V。同步降压操作可从 12VIN 提供 25A (在 1V) 输出,效率达 86%,产生 3.5W 功耗和 41°C 温升 (无气流、无散热器)。该器件采用 9mm x 15mm x 3.51mm BGA 封装,并内置电感器、MOSFET 和 DC/DC 稳压器 IC。利用一个差分远端采样放大器以补偿由 PCB 走线电阻引起的电压降,电参数在 –40°C 至 125°C 温度范围内进行了测试,输出电压总 DC 准确度保证为  ±1.2%。LTM4645 拥有几种安全功能,例如:输出过压保护、输出过流保护和一个内置的温度监视二极管。传播延迟 (从故障器件关断的时间算起) 小于 200ns。

LTM4645 工作在 –40°C 至 125°C 温度范围。多达 6 个器件可均分 150A 负载电流。在 12V 输入至 1V 输出、25A 负载时,功耗仅为 3.5W。就 12V 输入、1V 输出转换而言,在高达 75°C (0LFM,无散热器) 时提供满功率,在 85°C 时负载电流降额至 20A。千片批量的起始价为每片 26.23 美元。如需更多信息,请登录 。


25A µModule 稳压器支持 N+1 冗余以在故障情况下确保电源可用性

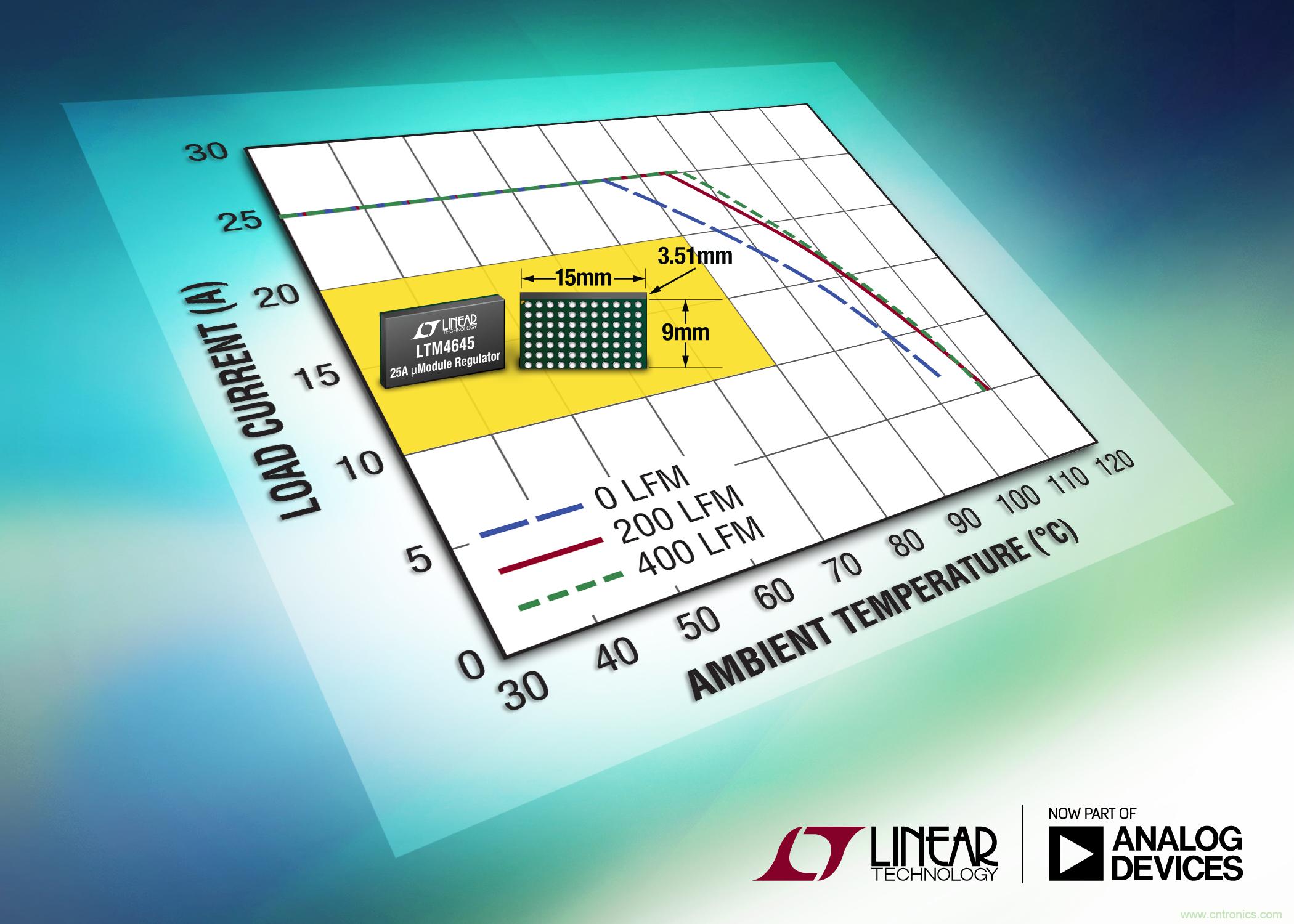

照片说明:25A µModule 稳压器

性能概要: LTM4645
  • 4.7V 至 15V 输入电压范围
  • 0.6V 至 1.8V 输出电压范围
  • 25A DC 输出电流
  • 在 –40°C 至 125°C 温度范围内,总 DC 输出电压误差为 ±1.2%
  • 支持高可靠性 N+1 相位冗余度
  • 9mm x 15mm x 3.51mm BGA 封装

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。

3月10日,ADI完成对卓越的高性能模拟集成电路公司凌力尔特之收购。收购凌力尔特之后,ADI 进一步增强了技术实力。有关此次收购的详情,请登录http://lt.linear.com/07c

Analog Devices 公司简介

Analog Devices, Inc. (纳斯达克股票代码:ADI) 是全球领先的高性能模拟技术公司,致力于解决最棘手的工程设计难题。我们使客户能够利用无与伦比的技术进行检测、测量、供电、连接和解读,智能地在现实和数字领域之间架起桥梁,从而了解我们周围的世界。详情请浏览 www.analog.com/cn
