【导读】功率变换器中的功率磁性元件的作用起到磁能的传递和储能作用，是必不可少的元件。特点是体积大、重量大、损耗大、对电路性能影响大。并且具有一定的挑战性，就是对变换器功率密度影响很大，成为发展瓶颈。
功率变换器中的功率磁性元件的作用起到磁能的传递和储能作用，是必不可少的元件。特点是体积大、重量大、损耗大、对电路性能影响大。并且具有一定的挑战性，就是对变换器功率密度影响很大，成为发展瓶颈。

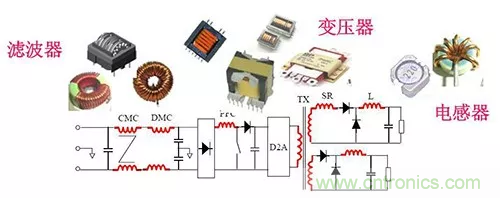

功率变换器中的功率磁性元件
作用：起到磁能的传递和储能作用，是必不可少的元件。
特点：体积大、重量大、损耗大、对电路性能影响大。
挑战：对变换器功率密度影响很大，成为发展瓶颈。
功率变换器技术与磁性元件
拓扑：正激、反激、推挽、全桥移相、LLC等，磁集成，磁耦合；
控制：控制芯片+控制电路，变压器环节+滤波器环节；
封装：PCB绕组、绕组+同步MOS、超薄磁元件；
元件：有源器件、电容、磁性元件（设计+定制）；
仿真：电路模型、器件模型（IC、MOS、Diode、Cap、磁性元件）；
电磁兼容：布板、EMI滤波器、分布参数、近场耦合；
制造：自动化，磁性元件（人工制作）；
品质：磁性元件测试，失效分析。

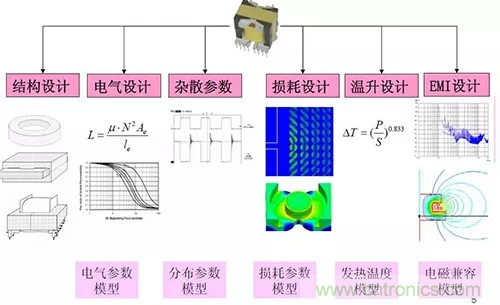

磁性元件的模型

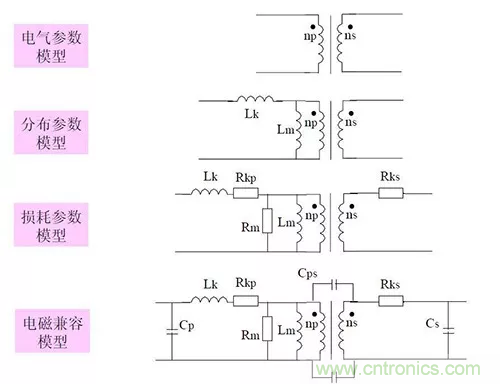

变压器模型
电感器模型

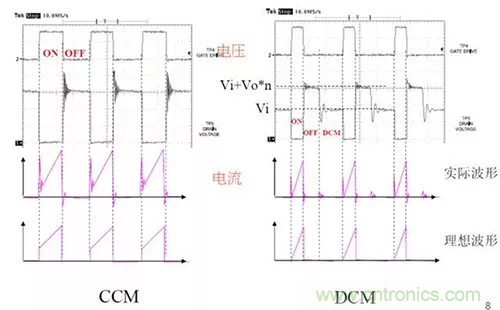

反激变换器实际工作波形
DCM下波形与变压器参数
CCM下波形与变压器参数

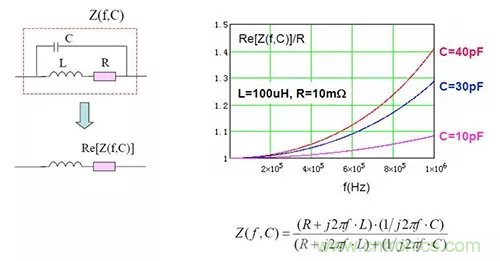

电感分布电容EPC对损耗的影响
变压器中的磁场/涡流场分布特性

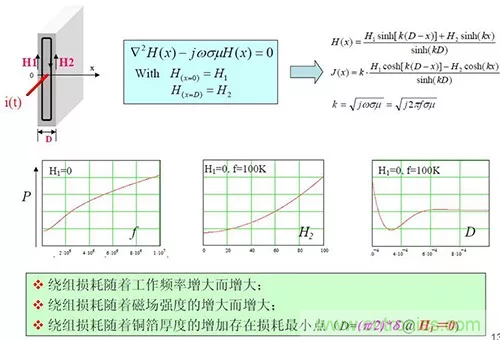

铜箔导体的涡流损耗特性
降低变压器的绕组损耗--基本结构考虑

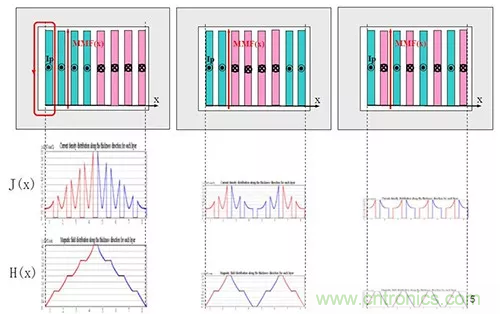

不同绕组结构的磁场和电流密度分布
绕组的分布电容EPC

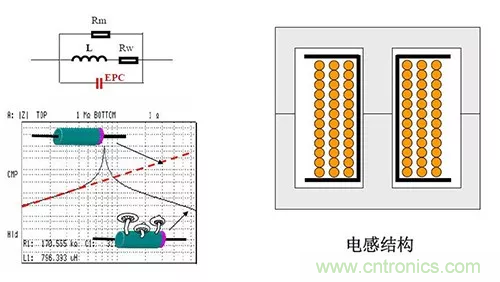

电感绕组分布电容的形成机理

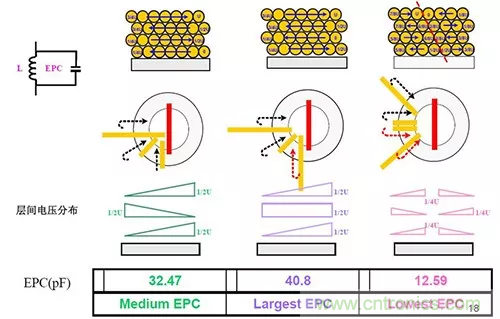

电感绕组不同绕法对分布电容的影响

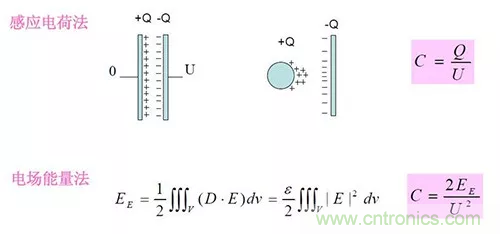

分布电容计算的基本方法

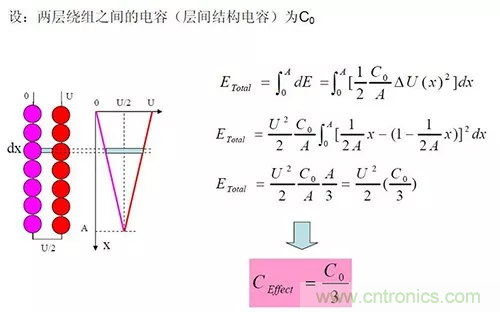

线圈分布电容的近似理论计算

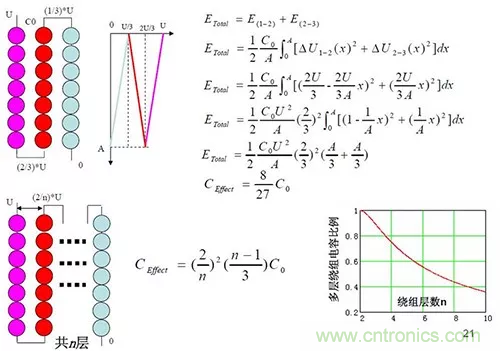

多层线圈的分布电容
带屏蔽层的绕组分布电容

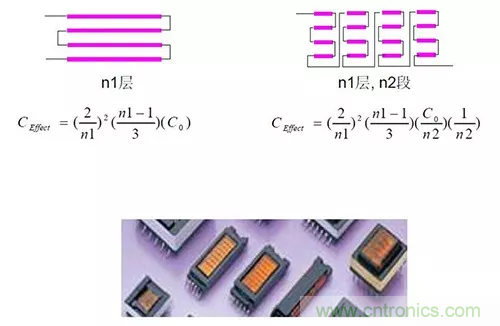

分段绕组的分布电容特性

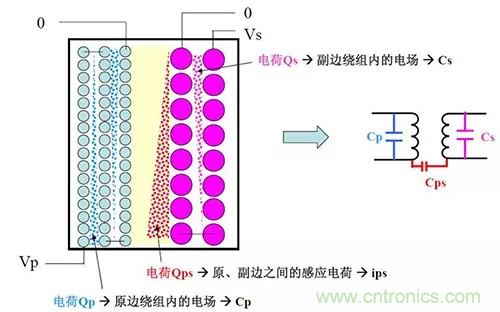

变压器内部的电荷分布情况与分布电容

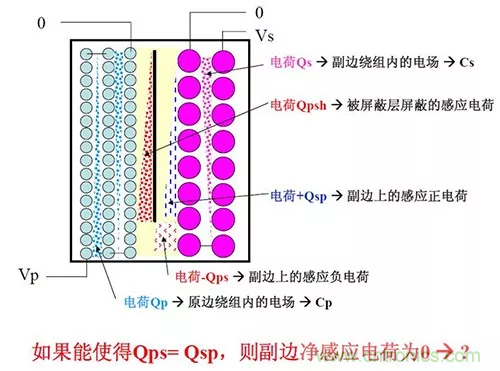

有屏蔽层变压器内部的电荷分布情况
变压器副边电荷的抵消设计
结论
磁性元件技术对功率变换器是十分重要的；磁性元件的分布参数对电路性能（效率，功率密度和可靠性）具有重要的影响；从磁性元件内部的磁场、电场和涡流场层次，可以更深入完整地理解磁性元件的各项参数。
