评估音箱档次，听觉感受是重要的一环，也就是俗称的音质体验。提升音质的方式方法很多，比如从电子电路下手提升音频功放输出功率，降低失真度；调整频率响应以补偿扬声器或者腔体某些频点的不足等等。而分频是一种提升音质非常有效的方法。因为针对低频，中频，或者高频这种相对频带较窄的扬声器很好做，效果也很好。但20Hz～20kHz音频全频带的扬声器就较难做得好，或者需要成本很高的材料才能做出效果较好的全频喇叭。采用2.1声道组合属于电子分频的范畴，是提升音箱音质的一贯做法。便携式蓝牙音箱也一样，做成移动2.1声道音箱，也是提升音质效果的一种好办法。尤其是震撼的低音听觉体验是双声道或者单喇叭很难比拟的。



深圳市永阜康科技有限公司推出基于CS8611E单芯片移动2.1声道蓝牙音箱解决方案。采用双节锂电池串联8.4V做电源，再加一个升压芯片CS5036E升压到12V给CS8611E供电，实现20W+2×10W输出；而充电采用CS5090E USB 5V输入两节锂电池串联8.4V充电管理芯片，非常方便。在锂电池为电源的状态下提供媲美传统2.1音箱的听觉体验。

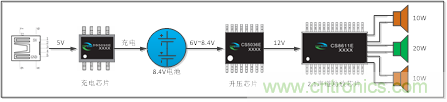

整体功能框图如下：







一.  设计说明：

此方案是20W+2×10W移动2.1音频放大升压充电管理组合参考设计。电源是两节串联18650电池，分为三个主要级：



1，采用CS5090升压型双节锂电充电IC，省掉传统的外接适配器，用一根USB线实现给两节锂电充电；



CS5090E是一款USB_5V输入用于两节锂电池串联8.4V充电管理芯片。内置完整的涓流，恒流，恒压充电过程。最大的特点是输入自适应功能，任何大小电流的USB接口都可以正常充电，最大充电电流1.5A。另外，具备各种安全可靠的保护措施以及充电状态指示，还带了NTC温度控制功能。



CS5090E脚位图以及管脚说明







2，两节锂电池串联8.4V做电源，通过升压芯片CS5036E升压到12V给功放IC供电；



CS5036E是一款内置12A,MOS高效DC-DC升压转换芯片。外围极其简洁，输入电压范围宽3V～12V，效率高达93%以上。限流值外围可调，方便匹配电池。采用EQA16封装，具备过温保护，过压保护等功能。



CS5036E脚位图以及管脚说明





3,音频功率放大芯片采用CS8611E，在12V电压提供20W+2×10W功率输出；



CS8611E是一款2×15W+30W专用2.1声道D类音频功率放大器。先进的EMI抑制技术使得在输出端口采用廉价的磁珠滤波器就可以满足EMC要求。再加上扩频工作模式，FM收音机也获得较理想的收台效果。另外，高达90%以上的效率使得在播放音乐的时候不需要额外的散热器。



CS8611E脚位图以及管脚说明

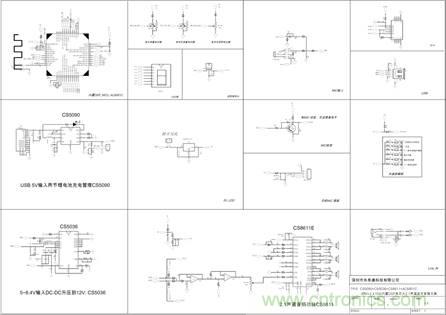

二.CS5090E+CS5036E+CS8611E+AC6951C整体板原理图

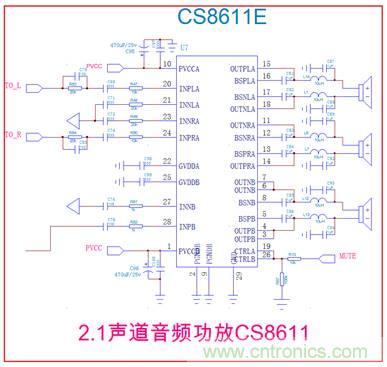

 三.CS8611E _2.1声道音频功放部分原理图

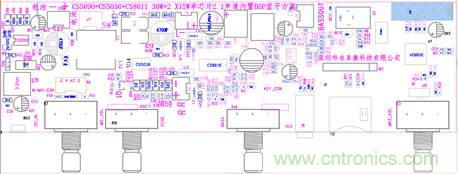

四. CS5090E+CS5036E+CS8611E+AC6951C整体板PCB顶层设计图

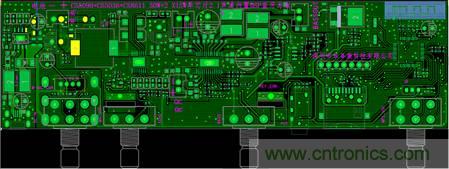

五. CS5090E+CS5036E+CS8611E+AC6951C整体板PCB底层设计图





六. CS5090E+CS5036E+CS8611E+AC6951C整体板贴片图

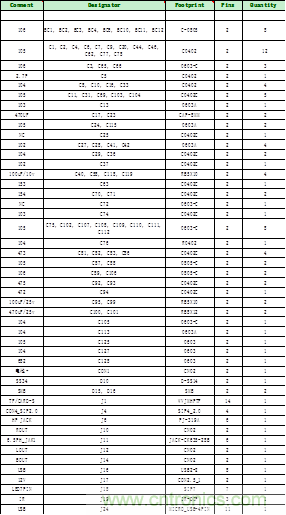

七. CS5090E+CS5036E+CS8611E+AC6951C整体板物料清单





八. CS5090E+CS5036E+CS8611E+AC6951C整体板实物图
