【导读】随着各种智能便携设备功能越来越丰富，设备功率消耗越来越大，各种输入/输出和传感器等外设对功耗的要求越来越高，急需体积小巧且能支持大电流的降压转换器产品来满足市场需求。SGM62180就是为满足此类应用需求而设计。独特的上管峰值电流模式结合恒定关断时间控制模式，可以很好的解决动态、功耗及产品尺寸问题；双相结构加之高达2MHz的开关频率，使得电感尺寸得到很好的优化；无自举电容的解决方案，外部电路极其简单，为便携设备节省了外围空间。
SGM62180是一款双相同步降压转换器。输入电压4V至15V，输出电压0.9V至6V，最大持续6A输出电流，典型静态工作电流28μA；PWM模式下输出电压精度在±1%；轻载高效，可以有效提升小电流的工作效率；外部可调节的软启动功能可以有效减少启动过程中对输入电源的冲击；短路打嗝模式实现过流保护，有效保护输入和输出不受损伤；同时拥有自恢复过温保护功能。

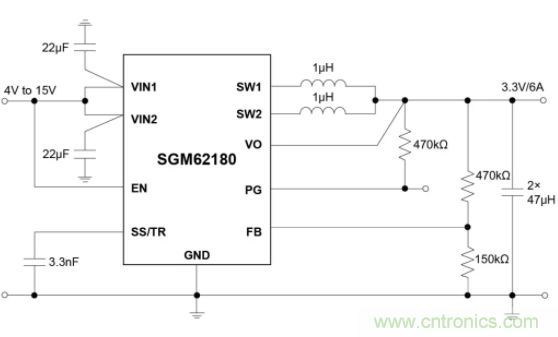

图1 SGM62180典型应用电路
● SGM62180典型特征
● SG Micro Corp
● 4V至15V宽输入电压范围
● 集成27mΩ和21mΩ的MOSFET，用于3A连续输出电流
● 2.8μA关断电流，28μA静态电流
● 外部电容可调节软启动时间
● 独特的上管峰值电流模式结合恒定关断时间控制模式
● 内部PWM和脉冲跳跃模式
● 内部回路补偿
● 过电流保护
● 短路打嗝保护
● 热关机
● -40℃至+125℃工作温度范围
● WLCSP-3.1×2.1-24B绿色封装
SGM62180核心特点
● 双相降压转换器，有效减少对输入电源的电流冲击，持续输出电流达6A，满足各种便携设备对大电流的需求。适用于平板、手机、笔记本电脑等应用场景。双节锂电池通过SGM62180对系统侧进行供电，双相供电有效减少单次开关对前级电源或者锂电池的电流冲击。
● 内置BOOT驱动电路，外围电路不再需要自举电容，设计简单，不再担心电容虚焊破损等问题。
● 输入工作电压15V，支持双节电池应用；电路高效，降低额外能耗；双相设计有效减少输出纹波。
● 支持100%占空比，支持输入电压接近输出电压的场景，在输入电压波动比较大的瞬间，可以避免输出大幅度变化。

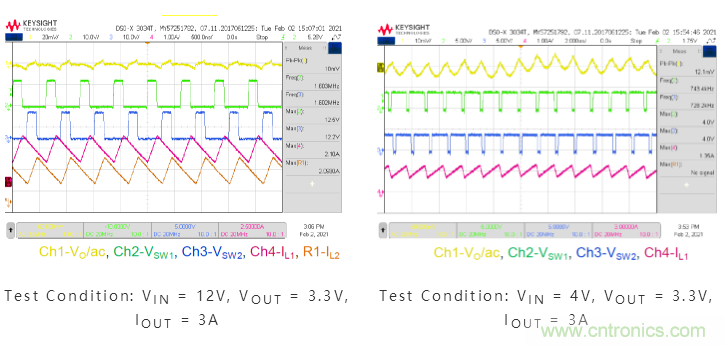

图2 SGM62180纹波测试

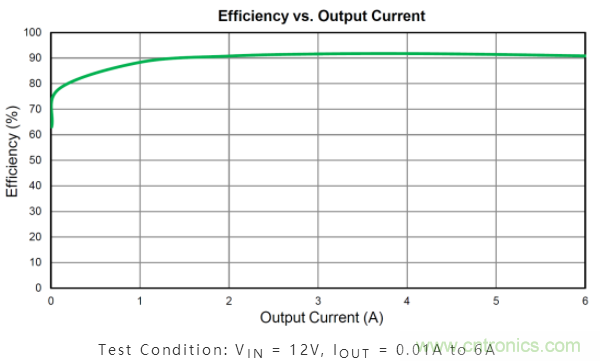

图3 SGM62180效率曲线
