【导读】在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。
在线式UPS
在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。
当在线式UPS在电网供电正常时，电网输入的电压一路经过噪声滤波器去除电网中的高频干扰，以得到纯净的交流电，进入整流器进行整流和滤波，并将交流电转换为平滑直流电，然后分为两路，一路进入充电器对蓄电池充电，另一路供给逆变器，而逆变器又将直流电转换成220V，50Hz的交流电供负载使用。

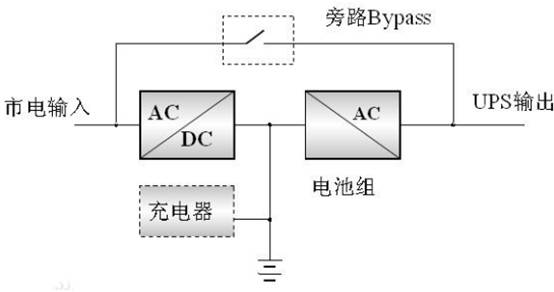

在线式ups电子结构图
当发生市电中断时，交流电的输入已被切断，整流器不再工作，此时蓄电池放电把能量输送到逆变器，再由逆变器把直流电变成交流电，供负载使用。因此，对负载来说，尽管市电已不复存在，但此时负载并未因市电中断而停运，仍可以正常运行
后备式UPS
UPS是UninterrupTIble Power Supply的缩写，中文名字叫做不间断电源。UPS是一种在市电停电的情况下，能为用电设备提供持续的稳压稳频的交流电输出的电源装置。UPS通常带有储能装置，根据工作方式，输出容量，相数等的不同，UPS可以分为很多种类。根据工作方式，分为后备式、在线互动式及在线式三大类。后备式UPS，又称非在线式UPS，又称离线式（off line）。新标准IEC62040-3规定为被动后备式（passive standby）。
在市电正常时，由市电通过简单稳压滤波输出供给用电设备，蓄电池处于充电状态。当停电时，逆变器工作，将电池提供的直流电转变为稳定的交流电输出给用电设备。由于平时市电正常时，逆变器是不工作的，只有在市电停电蓄电池放电时才开始工作，所以这种UPS被称为后备式UPS。
后备式UPS主要适用于市电波动不大，对供电质量要求不高的场合。后备式UPS切换时间一般小于10毫秒，因此不适合用在关键性的供电不能中断的场所。不过实际上切换时间很短，而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右，用电设备一般不会因为这个切换时间而出现问题。
ups电源在线式和后备式的区别
在线式UPS电源工作原理：
在市电正常供电时，连接市电和负载的UPS电源首先将市电交流电源经整流变成直流电源，然后进行脉宽调制、滤波，再将直流电经逆变器重新转换成正弦波交流电源向负载供电。当市电中断时，UPS电源立即不间断改由蓄电池提供的直流电经逆变器向负载提供正弦波交流电源。因此，对在线式UPS电源而言，在正常情况下，无论有无市电，它都是由UPS电源的逆变器对负载供电，这样就避免了所有由市电电网电压波动及干扰而带来的影响。因为在线式UPS电源可以实现对负载的稳频、稳压供电，而且在由市电供电转换到蓄电池供电时，其转换时间为零。真正给用户提供优质的稳压、稳频的纯净正弦波电源，从而提供符合网络系统需要的电源保护。
后备式UPS电源工作原理：
在市电正常供电时，市电通过交流旁路通道再经转换开关直接向负载提供电源，不经过UPS电源。机内的逆变器处于停止工作状态，这时的UPS电源实质上相当于一台性能一般的市电稳压器。它除了对市电电压的幅度波动有所改善外，对电压的频率不稳、波形畸变以及从电网侵入的干扰等不良影响基本上没有任何改善。只有当市电供电中断或低于170V时，蓄电池才对UPS逆变器供电，并向负载提供稳压、稳额的方波交流电源。 由上可以看出，就供电原理和稳压稳频上在线式UPS电源供电质量明显优于后备式UPS电源。因为它除了可以实现对负载的稳频、稳压供电，而且在由市电供电转换到蓄电池供电时，其转换时间为零。
价格上，两种UPS电源也存在较大的差异。一般来说同等功率同样品牌的在线式UPS电源价格远高于后备式UPS电源价格。但因为后备式UPS电源没有直接连接市电和负载，所以正常情况下逆变器是处于关闭状态的，因此后备式电源的维护成本等都比较低廉。
