【导读】电池电压可能会变化，从电池充电时的 65 V 到电池加载时的 20 V。该电压范围完全在 5 W 隔离转换器的 4:1 范围内，但在此应用中不需要隔离。该解决方案使用两个串联的非隔离转换器，以更低的成本和更小的占地面积实现相同的功能。
此示例适用于叉车中使用的 5 V 电源。电池电压标称值为 48 V，电源应内置于空间非常有限的显示面板中。RECOM制造了高输入电压开关稳压器系列R-78HB，但输出电流仅限于0.5A，对于显示面板电流要求（1A）来说太低。所需要的是高输入电压和高输出电流的组合。

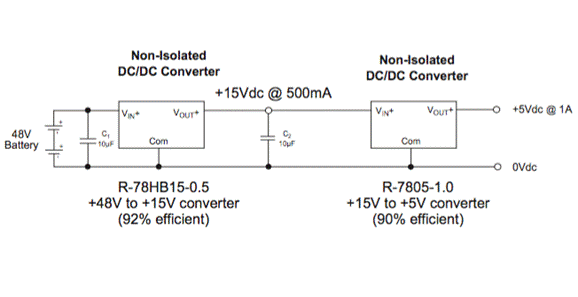

级联开关稳压器
电池电压可能会变化，从电池充电时的 65 V 到电池加载时的 20 V。该电压范围完全在 5 W 隔离转换器的 4:1 范围内，但在此应用中不需要隔离。该解决方案使用两个串联的非隔离转换器，以更低的成本和更小的占地面积实现相同的功能。
实施例2
如果需要隔离，则可以用隔离式 DC/DC 转换器代替第二个降压稳压器。在第二个应用示例中，要求略有不同。该应用程序是远程电池健康监控器。输入电压应为通用直流电压，以便可以监控 12 V、24 V、28 V、36 V 或 48 V 电池。输出需要是可长距离发送的隔离 4-2 mA 环路信号。
电池健康监测器中使用的级联转换器
在此示例中，R-78HB5.0 开关转换器 (9-72 Vdc) 的宽输入范围允许使用多种不同的电池电压。稳定的 5 V 输出用于为低压电池运行状况监控 IC 供电，该 IC 生成与电池电压成比例的 PWM 输出。PWM 信号是光隔离的，用于控制 4-20 mA 输出信号，该信号可以沿数公里电缆发送。4-20 mA 环路发生器由小型 2 W 隔离式 DC/DC 转换器供电，该转换器可将 5 V 电压升压至 24 V，电流容量为 83 mA。整个电路可以构建在比火柴盒还小的 PCB 上。
