【导读】圣邦微电子推出SGM25665，一款5.5V，10A，导通电阻4mΩ的负载开关。该器件可应用于固态硬盘、台式机和笔记本电脑、工业电脑，及光模块等领域。
SGM25665是一款小型单通道负载开关，具备4mΩ（典型值）的超低导通电阻，支持0.1V至5.5V的宽输入电压范围，并需在1.5V至5.5V的偏置电压下工作，可承载高达10A的连续负载电流。其ON引脚兼容低电压控制信号，便于对接各类逻辑电平接口；同时，该器件配备三态控制引脚，转换速率可灵活配置，通过外接电容即可调整输出电压上升时间，有效抑制浪涌电流。
图1 SGM25665简化原理图
该器件功耗表现优异，导通状态下静态电流典型值仅12μA，关断状态下低至2μA，尤其适合对功耗有严格要求的应用场景。在可靠性方面，SGM25665集成了过热关断保护功能，当结温超过+170℃时内部N沟道MOSFET将自动关断，待芯片温度降至+150℃以下后方可重新导通。此外，器件在禁用状态下提供固定的快速输出放电（QOD）功能，确保输出端残余电荷迅速释放。
SGM25665采用符合环保理念的UTQFN-1.5×2-10L绿色封装，外形紧凑，适用于高密度电路设计。

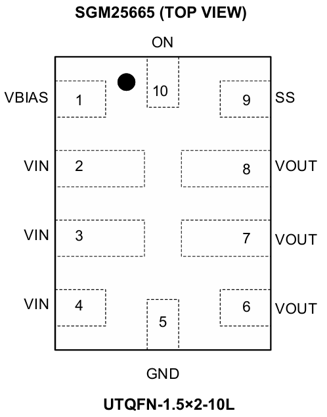

图2 SGM25665封装引脚图
