【导读】意法半导体推出 RHFLVDS42 四通道 LVDS 接收器，该器件取得 QML-V 航天等级认证，最高支持 600Mbps 传输速率。基于经过航天市场长期验证的 130nm CMOS 工艺打造，在法国雷恩工厂生产，兼顾高速、低功耗，同时强化 ESD 防护与抗辐射指标。器件宽共模输入电压设计提升链路抗噪声能力，工作温度覆盖 - 55℃~+125℃，提供气密封装以及裸片选项，适配航天设备严苛的通信传输需求。
2026年10月27日，中国——意法半导体的RHFLVDS42是一款通过QML-V认证的四通道低压差分信号（LVDS）接收器，兼具高速通信、低功耗和更高的稳健性，适用于航空航天应用。
这款接收器支持最高600 Mbps的数据传输，工作电压范围为2.3 V至3.6 V，符合最新的TIA/EIA-644标准以及Jedec低压逻辑和电源规范，同时兼容传统CMOS设计。
RHFLVDS42具有-4 V至+5 V的宽输入共模电压范围，可提升链路可靠性，并增强对共模噪声的抗扰能力。4.8 V的绝对最大电压额定值（AMR）则可提高器件在电源瞬变情况下的耐受性和可靠性。
除此之外，RHFLVDS42还具备出色的抗辐射和静电放电（ESD）能力。凭借对重离子的高耐受性，产品在122.6 MeV·cm²/mg条件下不会发生SEL（单粒子闩锁），在61.3 MeV·cm²/mg条件下不会发生SET/SEU（单粒子瞬态/单粒子翻转）。按照RHA QML-V要求，产品可耐受高达300 krad (Si)的总电离剂量（TID），并具备8 kV ESD抗扰度。
RHFLVDS42这款器件采用了意法半导体130 nm CMOS技术，并且在法国雷恩的工厂完成制造。这项技术已在航天相关应用中经过十余年验证。产品因此符合EAR99出口管理法规，可轻松融入全球各地组织的供应链体系，包括美国和亚洲地区。

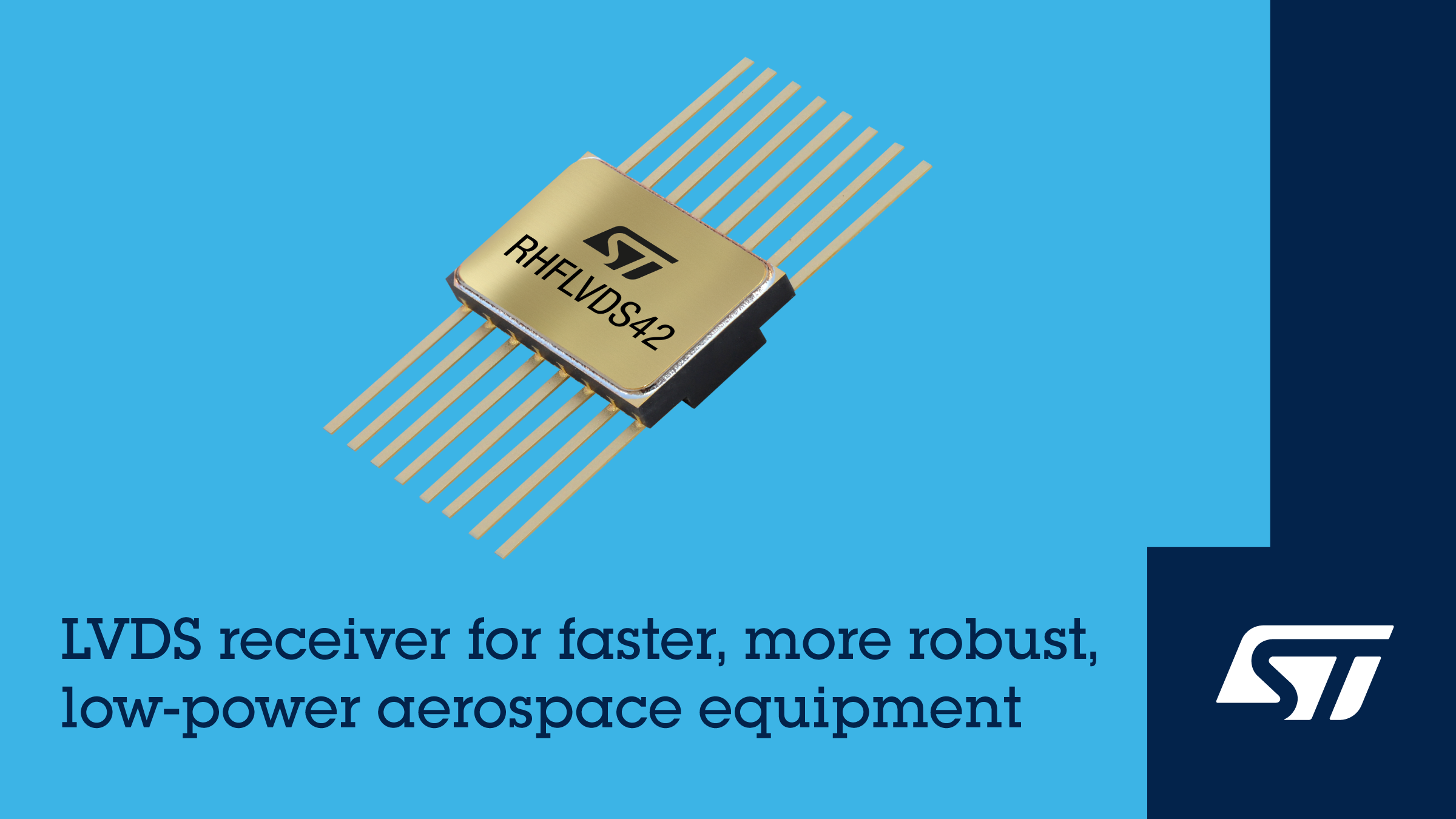

RHFLVDS42的工作温度范围为-55 °C至+125 °C，采用带接地封盖的Flat-16气密封装，并配备直通式引脚布局，可减少串扰并提高PCB空间利用率。对于需要最大限度节省空间和减轻重量的应用，还可提供裸片形式。
关于意法半导体
意法半导体拥有49,000名半导体技术的创造者和创新者，掌握半导体供应链和先进的制造设备。作为一家半导体垂直整合制造商（IDM），意法半导体与二十多万家客户、成千上万名合作伙伴一起研发产品和解决方案，共同构建生态系统，帮助他们更好地应对各种挑战和新机遇，满足世界对可持续发展的更高需求。意法半导体的技术让人们的出行更智能，让电源和能源管理更高效，让云连接的自主化设备应用更广泛。我们正按计划在所有直接和间接排放（包括范围1和范围2）、产品运输、商务旅行以及员工通勤排放（重点关注的范围3）方面实现碳中和，并在2027年底前实现100%使用可再生电力的目标。
结论
RHFLVDS42 补齐了意法航天 LVDS 接收端产品，在 TID、单粒子效应等关键辐射指标上满足 QML-V 标准，同时兼容传统 CMOS 设计与 TIA/EIA-644 规范。器件的宽共模范围、较强的电源瞬态耐受能力，能够提升航天高速数据链路稳定性，气密封装布局利于降低板间串扰，裸片版本则方便空间受限、减重优先的航天项目设计。产品符合 EAR99 管控，便于全球供应链部署。
