【导读】USB Type-C凭借“一线通”高速数据传输与大功率供电，已成为现代电子设备的通用接口。随着USB PD 3.1及扩展功率范围（EPR）商用落地，VBUS电压从20V/100W跃升至最高48V/240W，为AI计算、工业设备等高功率场景注入新可能。然而，电压升高放大了静电放电、浪涌等瞬态事件对后级电路的破坏风险——传统TVS二极管在48V工况下钳位电压偏高，迫使设计者选用更高耐压、更高成本的元器件。Semtech推出基于SurgeSwitch®架构的TDS5311P器件，专为48V VBUS线路防护而设计，以近乎恒定的低钳位电压和全温区稳定性，为新一代高功率USB-C应用提供更安全、紧凑的保护方案。
这一技术演进带来了严峻的设计挑战。更高的VBUS电压对瞬态防护的钳位电压提出更高要求，专为该电压等级而设计的传统瞬态电压抑制（TVS）二极管解决方案的钳位电压偏高，迫使设计人员必须选用更高耐压等级的后级器件。Semtech的SurgeSwitch®技术填补了这一技术缺口，其全新的TDS5311P器件专为USB PD 3.1 EPR系统中48V VBUS防护而设计。

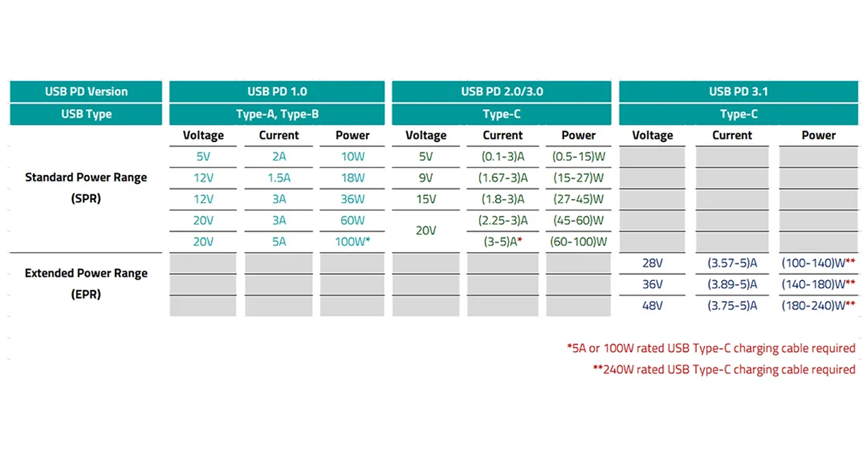

表1：USB PD规格参数表
VBUS线路面临日益严峻的防护挑战
USB Type C接口中的VBUS引脚负责向受电的下游设备传输供电电压。该引脚也会遭受各类电气过应力事件冲击，包括静电放电（ESD）、电快速瞬变（EFT）、线缆放电事件（CDE），以及由雷击或配电切换引发的浪涌瞬态。
这些威胁并非臆想假设。当带电人体插拔连接器时，VBUS引脚哪怕遭遇一次未做防护的静电放电事件，就可能损坏甚至彻底摧毁后级电源管理芯片（IC）与充电电路。浪涌事件携带的能量要大得多，会在整个输入级产生破坏性的过压。没有用户愿意看到高端计算机因静电放电或浪涌事件而发生损坏。随着USB PD EPR设备越来越多地应用于工业和高性能计算（HPC）场景，这些挑战的发生概率与危害程度也随之提升。

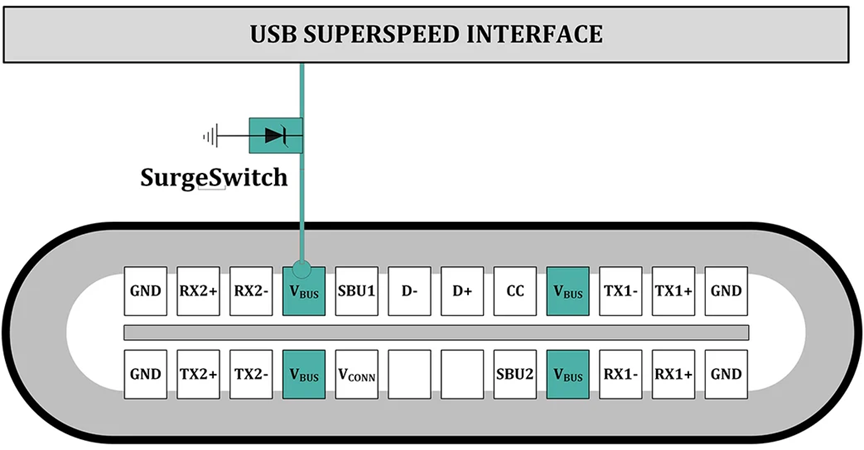

图1：采用SurgeSwitch技术实现VBUS引脚防护
为何钳位电压是至关重要的参数？
当瞬态事件发生时，TVS防护器件进入导通状态，将VBUS引脚电压钳住至某一设定值，该电压即为钳位电压。该数值是浪涌事件过程中系统所能承受的最大电压，也是评估防护器件防护能力最重要的指标。
在传统的基于PN结结构的TVS二极管中，钳位电压会随浪涌电流增大而升高，并且还会随温度进一步走高；这意味着，器件的最坏工况恰恰出现在条件最严苛的时候。此外，后级元器件选型必须能够承受这类偏高的钳位电压，这会推高元器件的成本，同时增大所需的电路板占用面积。
Semtech的SurgeSwitch架构采用了完全不同的技术思路。SurgeSwitch器件基于MOSFET 拓扑结构而设计，在全浪涌电流范围内可实现近乎恒定的钳位电压，且在整个工作温度区间性能保持稳定。结果就是，相比同等规格的传统PN 结型TVS二极管，其钳位电压最高可降低30%，从而为后级芯片预留更大的安全裕量，允许工程师去选择最大耐压规格的元器件。

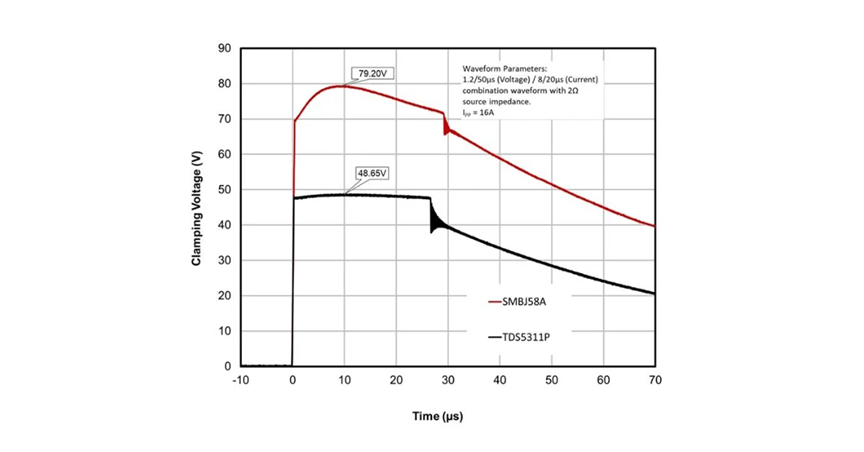

图2：钳位电压与时间对比曲线图（TDS5311P与传统TVS二极管SMBM58A的对比）
创新产品TDS5311P：专为48V VBUS防护而设计的SurgeSwitch器件
TDS5311P是Semtech最新推出的SurgeSwitch器件，专为满足USB PD 3.1 EPR系统中48V VBUS线路的防护需求而设计。其53V工作电压可在48V总线电压之上提供充足的电压余量，同时其基于MOSFET的架构可提供高压USB设计所需要的近乎恒定的钳位性能。
核心规格
为直观说明钳位电压的实际优势：在类似测试条件下，一款48V USB PD应用中常用的传统TVS解决方案的钳位电压约为87V；而TDS5311P的钳位电压仅为63V，相比之下降低了约24V。这使得工程师可以为后级元器件选用耐压规格更低的型号，既降低物料清单（BOM）成本、节省电路板占用面积，同时还提升了整体设计裕量。

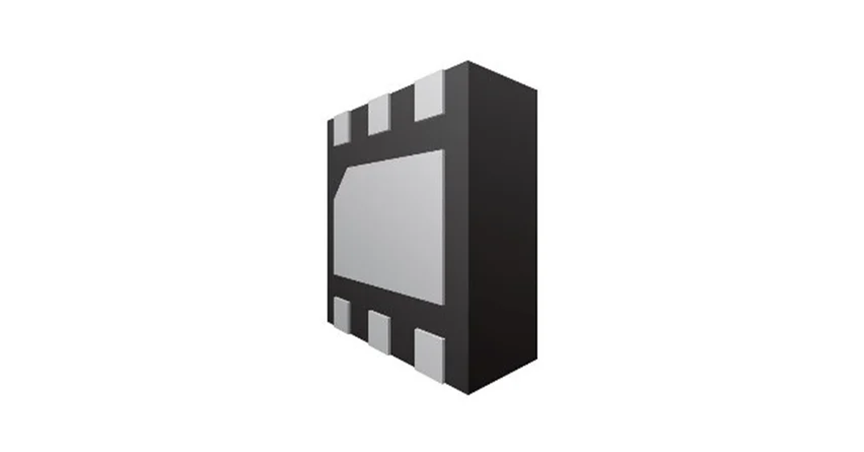

图3：Semtech TDS5311P封装图
应用场景：USB PD 3.1 EPR系统
TDS5311P专为采用USB PD 3.1 EPR 48V工作模式的各类应用而设计。如图4所示，TDS5311P 并联布置在USB Type C 端口输入端的VBUS电压轨上，发生瞬态事件时，可提供低阻抗钳位泄放通路至地，而在正常工作条件下，对系统几乎无影响。
48V USB PD EPR VBUS防护的典型设计目标包括：
AI笔记本及计算设备：需要48V USB-C向高功率系统负载供电；
高性能扩展坞：可通过VBUS电源轨同时为多台后级设备供电；
便携式储能电源与移动电源：支持USB PD EPR输出；
工业嵌入式计算平台：具备USB C供电输入、工作在瞬态干扰频发环境下。

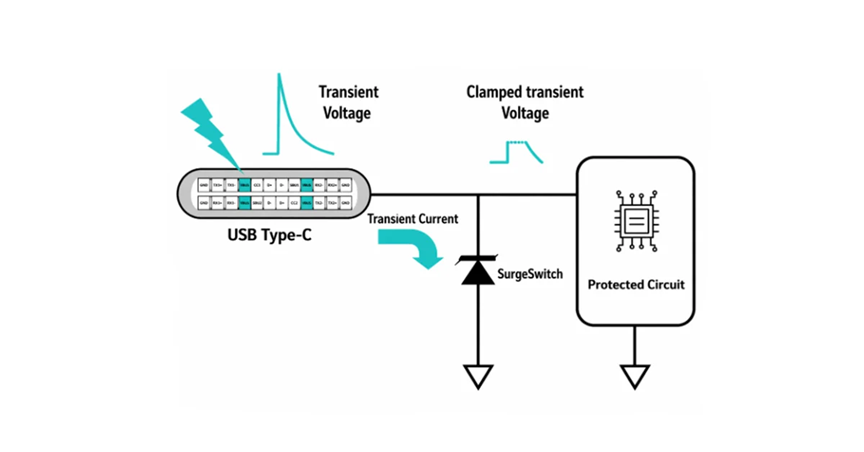

图4：展示TDS5311P被部署在USB Type-C母座VBUS线路上的简化应用电路图，其中箭头指示瞬态电流对地泄放通路

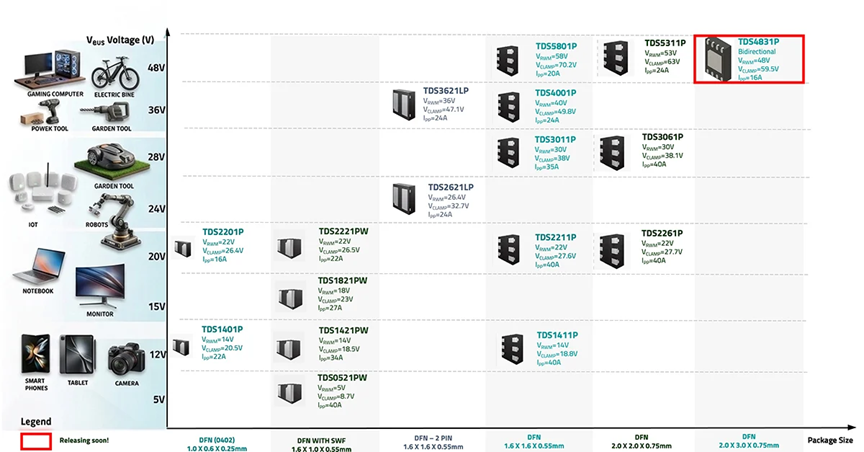

图5：Semtech SurgeSwitch产品组合
总结
USB PD 3.1 EPR将供电能力推升至240W，为AI计算和工业场景打开广阔空间，但48V VBUS瞬态防护已成为系统可靠性设计的关键瓶颈。TDS5311P凭借MOSFET架构的SurgeSwitch技术，在全浪涌电流和全温区内实现近乎恒定的钳位电压——实测约63V，较传统TVS方案的87V降低约24V，直接转化为后级器件耐压裕量提升、BOM成本下降和PCB面积节省。该器件已针对AI笔记本、扩展坞、便携储能及工业计算平台等场景完成优化。随着EPR生态加速普及，TDS5311P将成为推动USB PD高功率化安全落地的关键基石。
