【导读】本着DIY精神，分享给大伙一个自制的调幅短波的音频发射器，这个发射器可实现功率可调，发射音频，效果还是很不错的，当然无法和短波电台相媲美了。不过该音频发射器DIY方案没用到电感，且电容也很少用，少用这些大伙应该明白少了很多麻烦，也降低了制作难度，但是效果不会很差，大家可以来参考提意见。
这里发扬DIY精神，分享一个自制的条幅短波的音频发射器给大家。本发射器，功率可调，发射音频，发射频率为晶振频率，我用的20.945MHZ，配合收音机使用挺好。

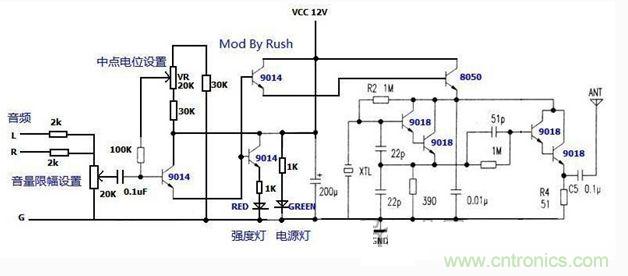

DIY音频发射器的电路原理图：
这个电路实现了功率可调，也就是调幅，那个LED是功率指示，本电路一个电感都没用，少用电容，降低了制作难度，效果还算可以吧······当然不能和短波电台相媲美······

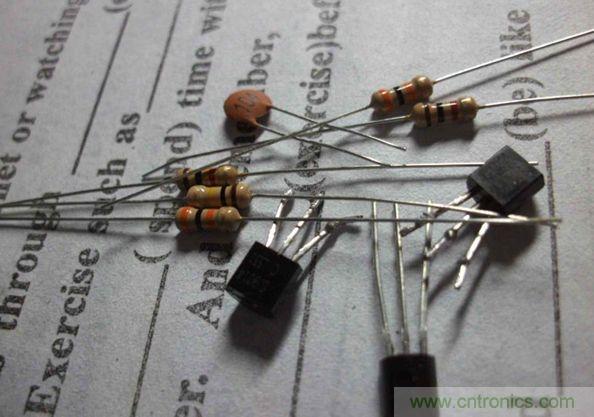

DIY音频发射器所需原件：
[page]

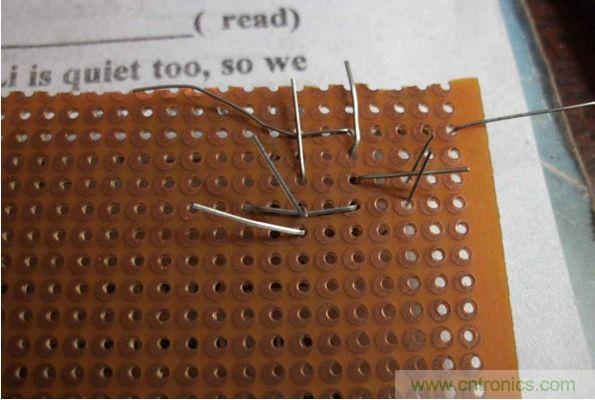

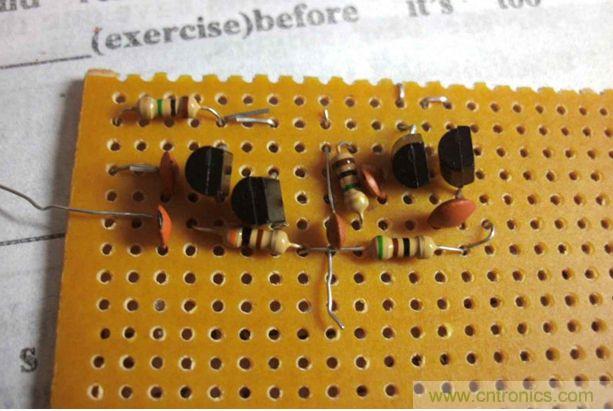

DIY音频发射器元件排好位置：

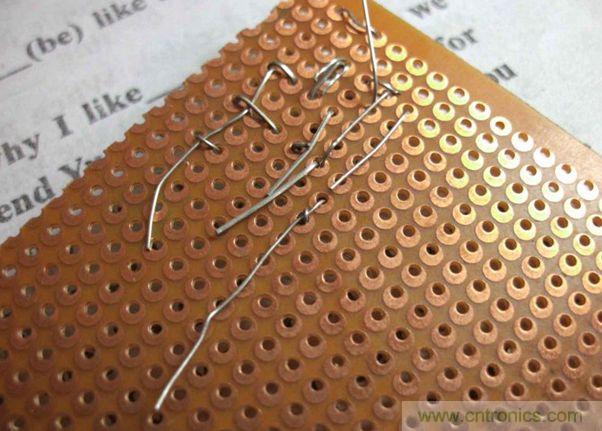

反面：
[page]
排完了：

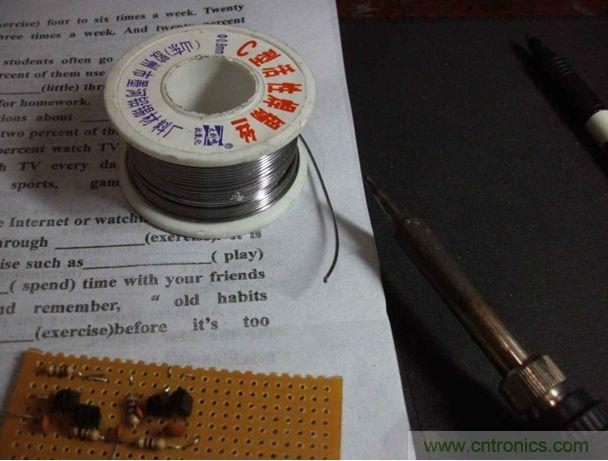

DIY音频发射器的焊接：
[page]

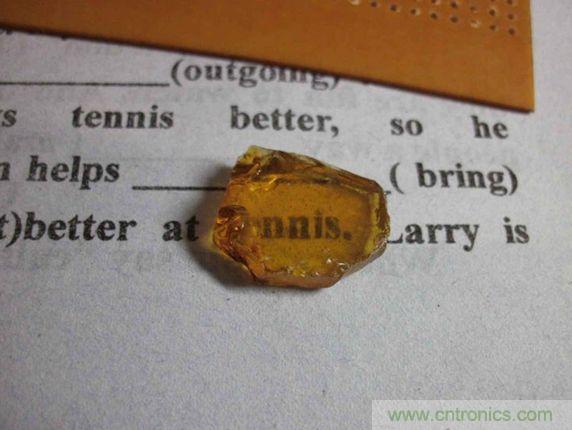

松香：
焊接上：
[page]

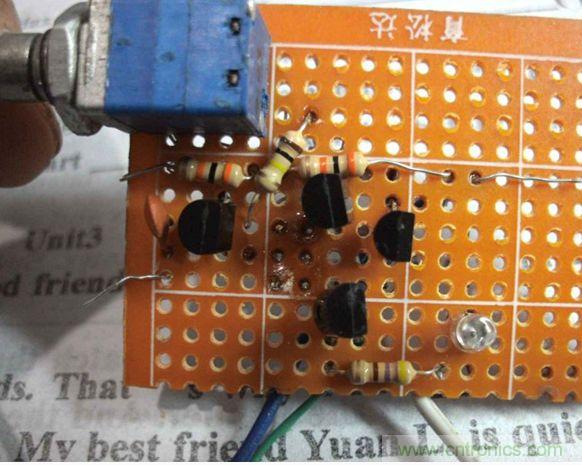

DIY音频发射器的电源音频部分：
焊接好：
[page]

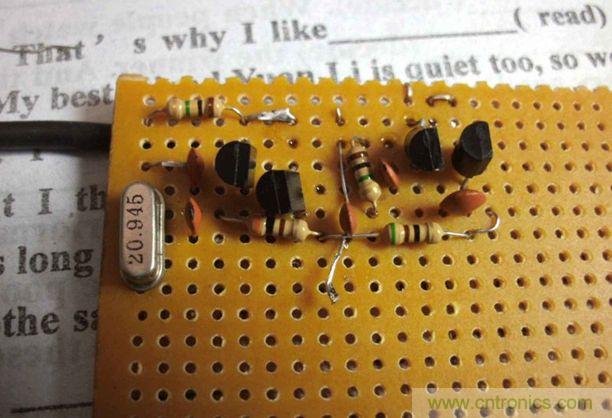

DIY音频发射器的发射部分：

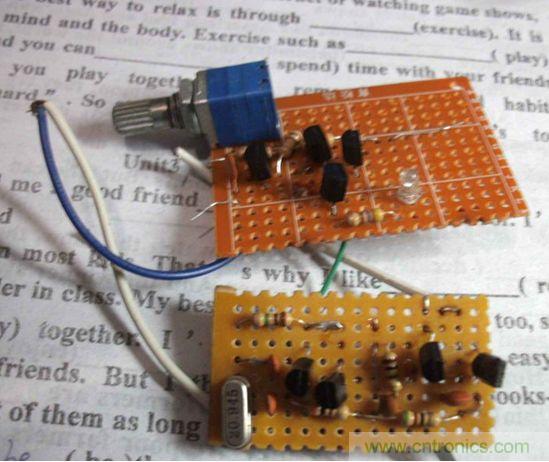

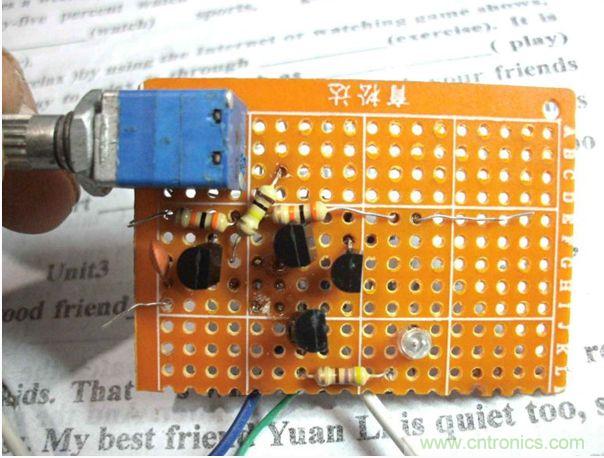

DIY音频发射器的整体：
