手中正好有闲置的蓝牙耳机,双声道功放板,电平指示IC,闲置MP4,喇叭等。于是突发奇想做出了这个多媒体音箱。

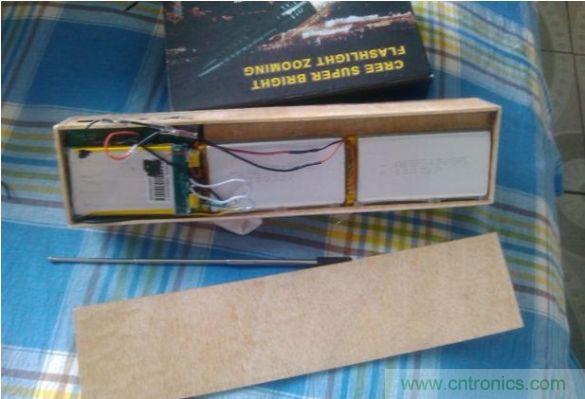

双声道功放板和mp4电源采用2*2200ma聚合物电池(这样MP4可显示电源电量),蓝牙和电平指示用一块1200ma的聚合物电池供电。连续使用时间经过实际测算在全功率下可达20-25天不充电。
蓝牙的播放距离可达10米远,特此给蓝牙模块加了个大天线,即报废的场效应管。

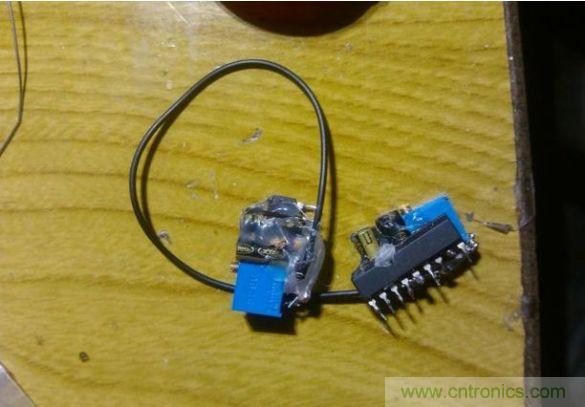

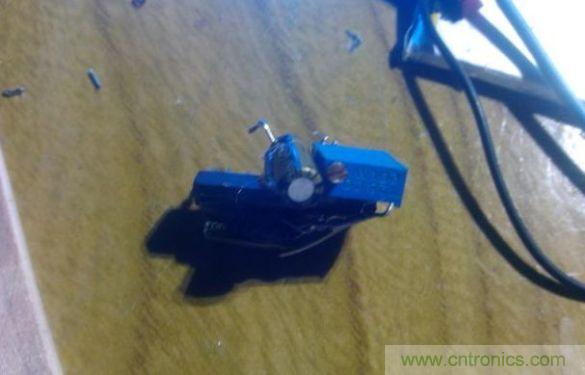

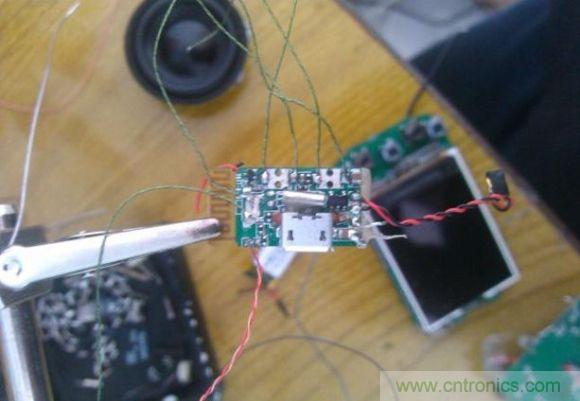

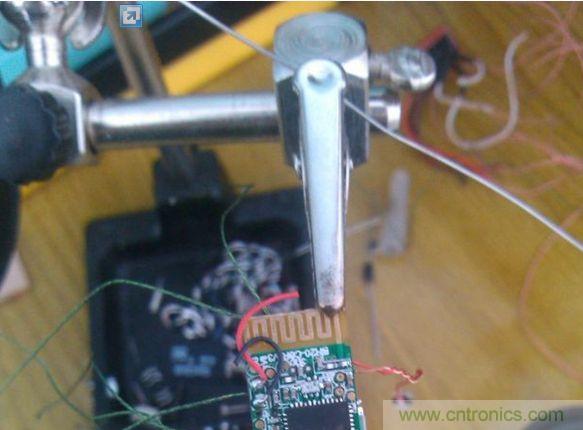

蓝牙模块的焊接

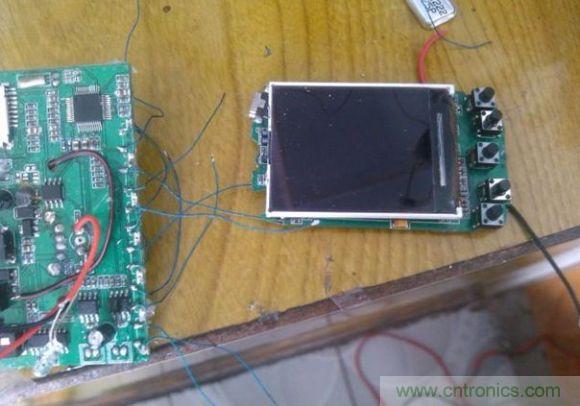

功放板与MP4

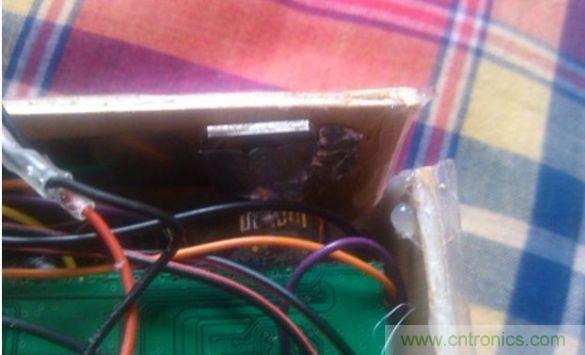

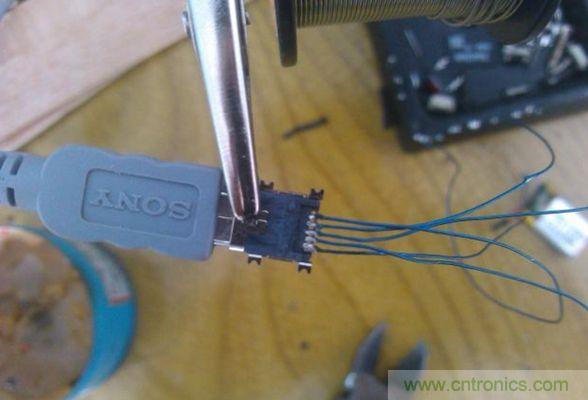

mp4 MINI USB 座的焊接。
[page]

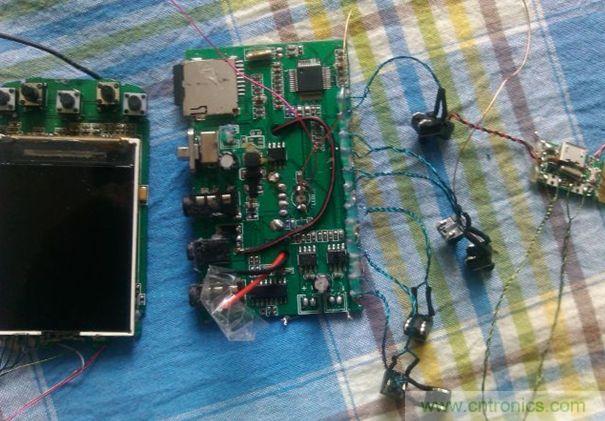

焊接好各组件后的全家福。

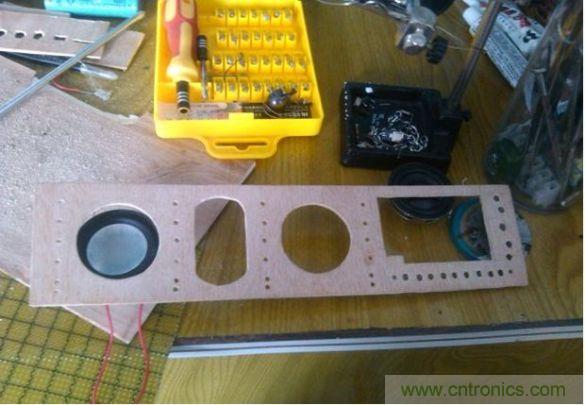

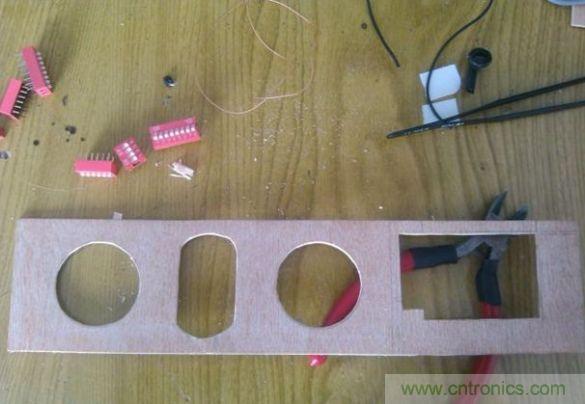

外壳面板的制作,全部采用三合板制作,手工打孔,打磨。
[page]

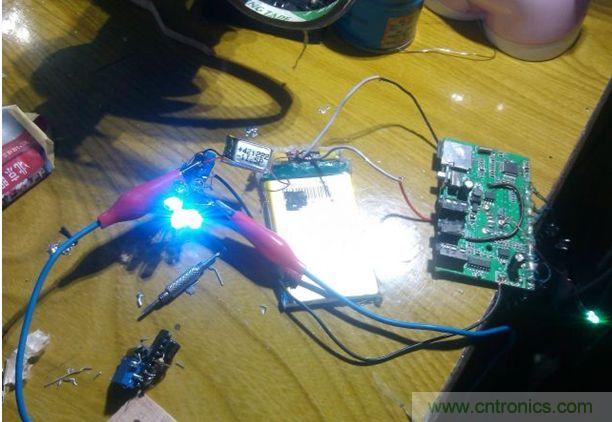

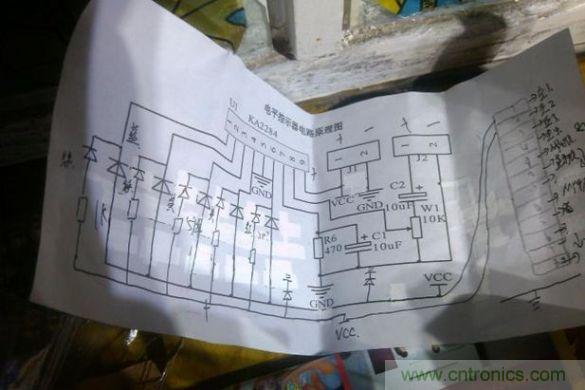

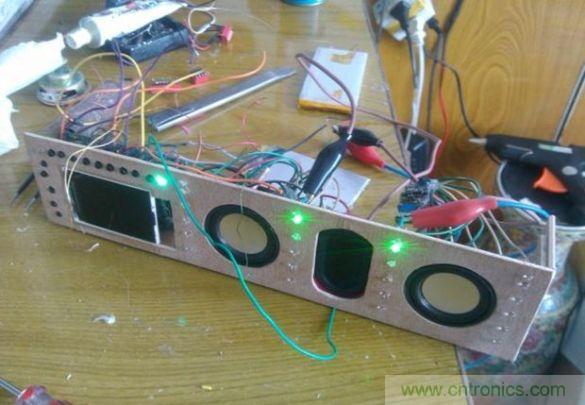

电平指示的试机与焊接
[page]

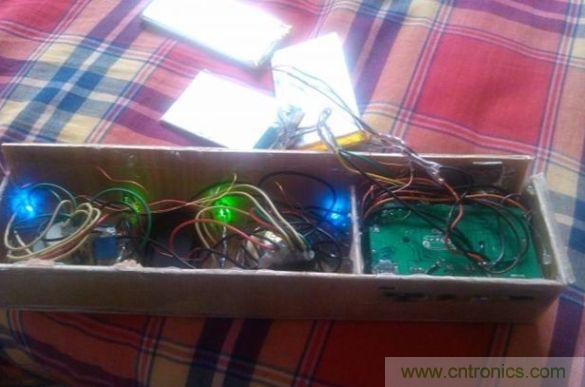

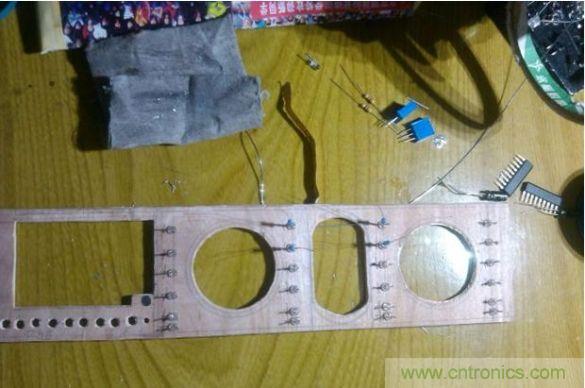

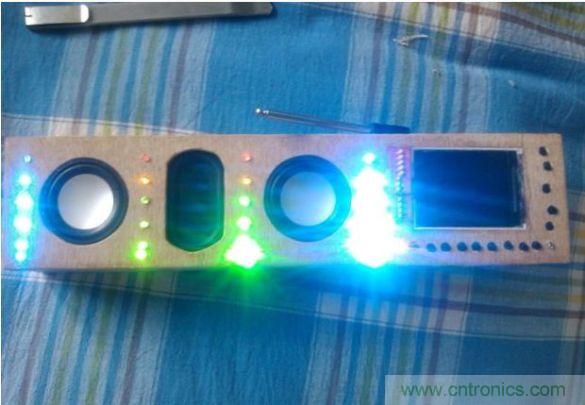

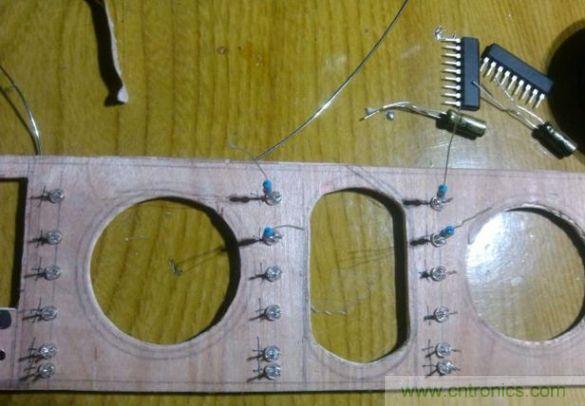

LED的安装。

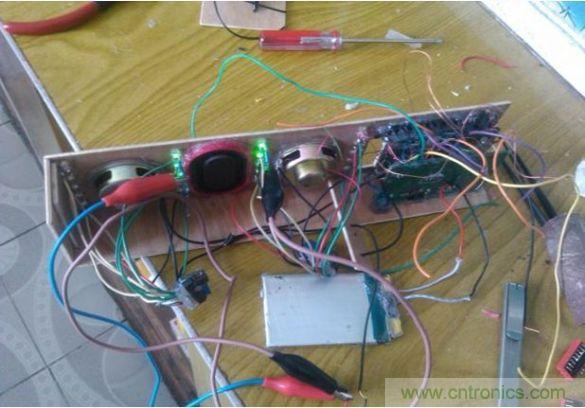

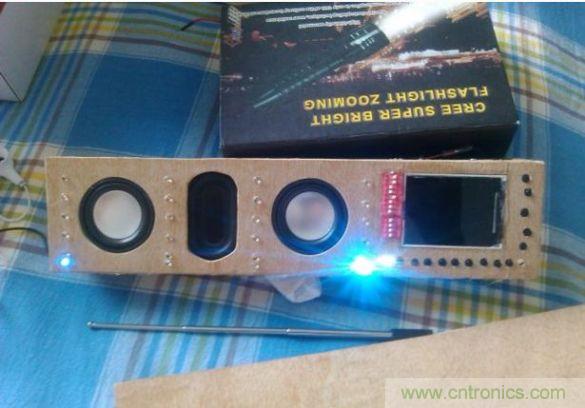

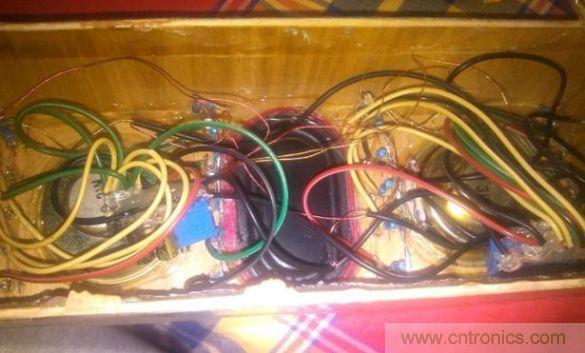

组装,调试,安装吸音棉。喇叭中间安装的是振膜,有助于增加低音效果。
[page]
[page]
[page]
[page]

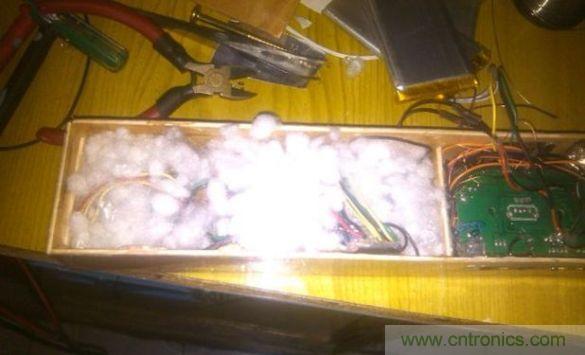

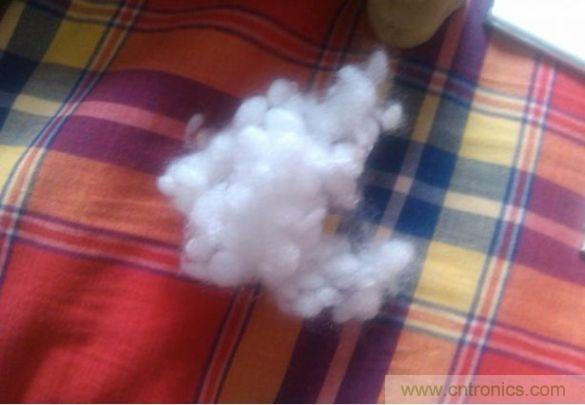

吸音棉有助于低音的展现。

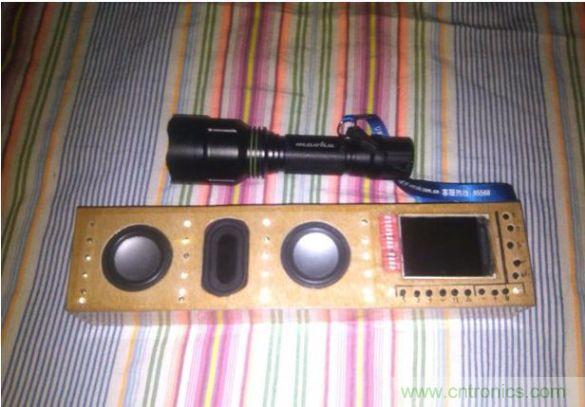

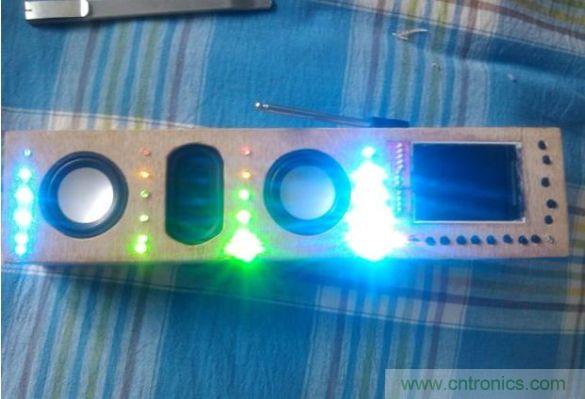

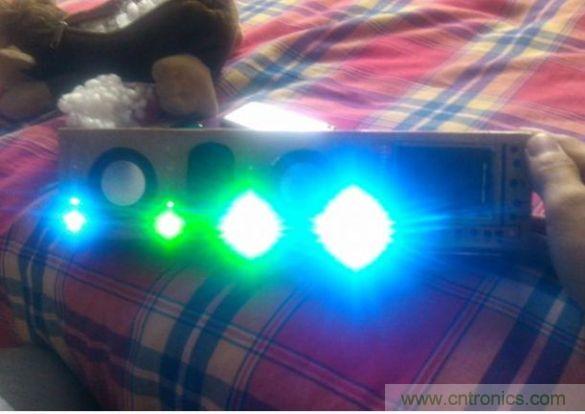

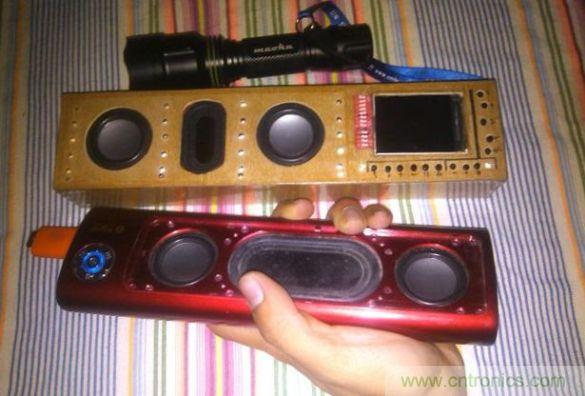

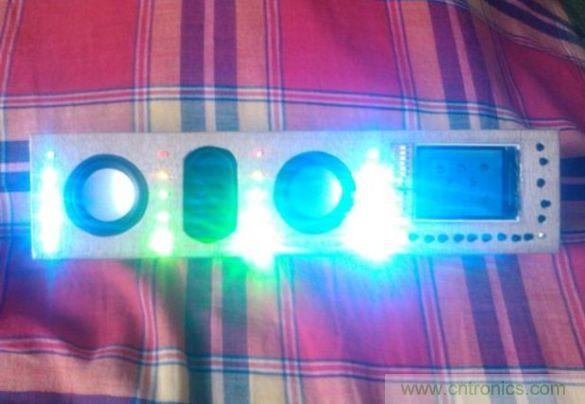

经过测试,效果真心杠杠的!有兴趣的可以试着做一个!
