一款低成本的超再生无线电接收电路设计

发布时间:2014-04-23 责任编辑:sherryyu

【导读】本文介绍的是一款典型的超再生接收电路设计,该电路设计成本低、功耗小到100uA左右,有着良好的超再生电路灵敏度。着实是一款不错的无线电接收电路图设计,大家如果有兴趣的话可以自行分析下该电路,改善下它抗干扰能力低的缺点。

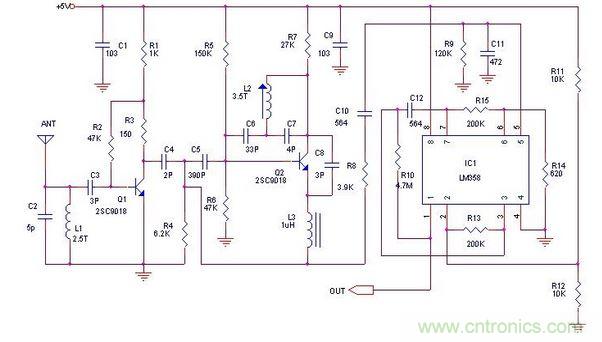

如图所示为典型的超再生接收电路。接收机可使用超再生电路或超外差电路,超再生电路成本低,功耗小可达100uA左右,调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。然而,超再生电路的工作稳定性比较差,选择性差,从而降低了抗干扰能力。

一款低成本的超再生无线电接收电路图设计
