低噪声开关电源电路设计,工程师值得借鉴

发布时间:2014-04-23 责任编辑:sherryyu

【导读】本站基于开关电源的相关知识给出了很多陶老师的精品文章,通过了解大家都明白要设计出一款合格的开关电源不是那么容易的事情,包含各种方面,而噪声是其中一大重点。本文带来了一款低噪声开关电源电路设计,该电路拥有很好的降噪声的能力,大家可以看看。

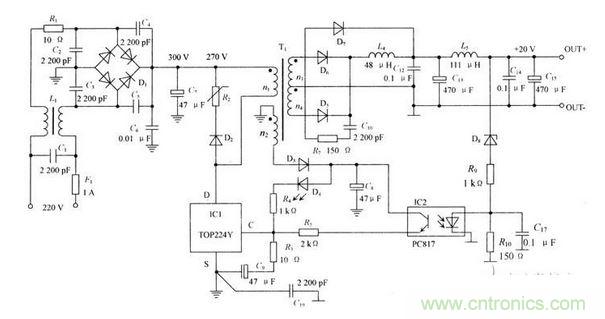

电路如图所示,该电路可以获得更大的输出功率,只需更改部分器件。图中左边的电路 R1,L1,D1,C1至C7是常规的共模滤波和整流电路,获取约300 V的直流电压供DC-DC变换电路使用;最右边电路L5,C11等是普通的LC滤波电路;IC2,D8,R9,R10组成电压反馈电路,形成闭环结构,稳定电源输出电压;中间部分是DC-DC变换器,降噪声的关键是对这一部分的电路进行适当处理。

低噪声开关电源电路设计
