电容的概要

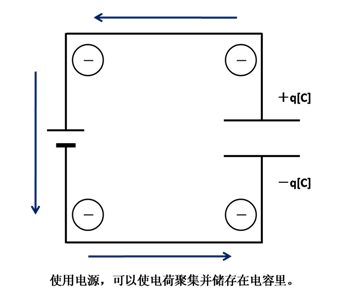

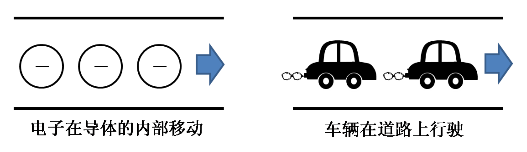

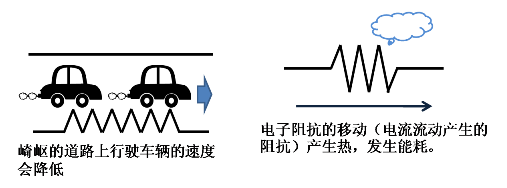

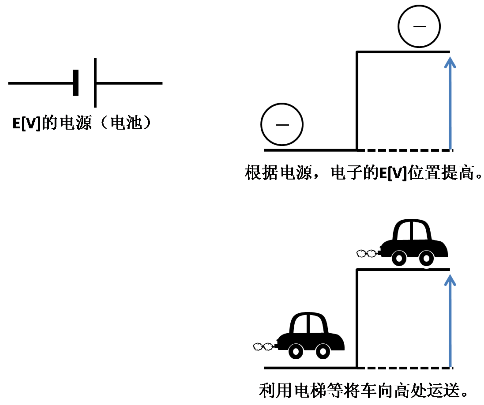

如果将一个电路比作马路的话，电荷的移动就好像车流一样。 道路凹凸不平的情况下，车的行驶速度虽然会减慢但还是会向目的地前进。在电路中，阻抗会产生热并发生能耗（焦耳电）。 电源是在两端连接负载着E[V]电位差的装置。这与汽车利用电梯，自动地向高为t[m]的位置移动是一个道理。 电容器能够储蓄电荷。将电路比作成道路的话，电容器就好比停车场。电路正端和负端必定储蓄着相同的电荷数。 电容器能储存多少的电荷的标准叫做电容值，电容值由（1）式所示。
由（1）式可知，①电极面积S扩大 ②电极间的距离缩短 ③使用诱电率高的材料，可增大容值。 电容的单位是SI单位系的F（法拉）。将1V电压（电位差）给予某导体，储存1C（库伦）的电荷时，电容值为1F。

电容器的工作原理

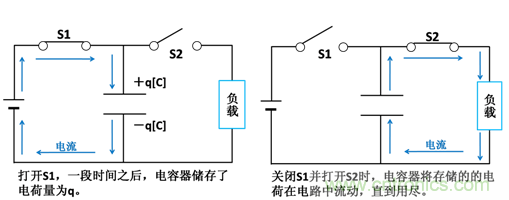

  电容器储存的电荷在开关S1为OFF,S2为ON的时候，向负载电流流动。根据电容的状态，电源电压不稳定的情况下，稳定的电灯发光。并且，1uF 的电容加10V电压的情况下，电容储备的能源为50W，为了在电源关闭的时候电容仍能有供给的能源，制作出能够1秒就可以运作起来的额定功率为50W的电子制品。

电容阻断直流电，仅可通交流电

电容不可通直流电，如果重复充电、放电，在电容中将会反复流动充电电流和放电电流。这种现象可通过电容的外观观察电流是否流经电容。[page]

电容器的分类

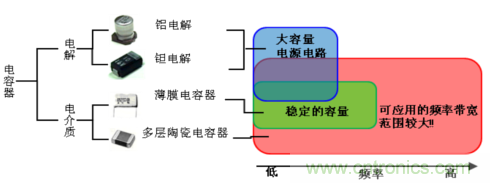

电容器有着各式各样的种类。如图1所示，电容器以生产材料可划分为陶瓷电容器、钽电解电容器、铝电解电容器等。特别是多层陶瓷电容器，体积虽小但容量大，经常被用于去藕、电源电压的平滑化、滤波等各种电路中。最近已成了提升手机、电视机性能所不可缺少的元件。
多层陶瓷电容器的特点

陶瓷电容器如图2所示，可分为温度补偿型与高诱电型。由于各种温度条件下的静电容量变化情况各不相同，因此需要根据电容的特点来确定其用途。日本国内所采用的JIS规格、欧洲所采用的EIA规格均做出了详细的分类
・温度补偿型
温度补偿型电容器温度变化所造成的静电容量变化率较小，主要用于滤波、高频电路的耦合。当线圈与电容器被结合使用时，线圈的电感会随着温度的上升而增加，这时则可以利用负温度系数电容器来进行修正。

・高诱电型
高诱电型电容器是一种采用了介电常数较高材料的电容器，具有静电容量较高的特点。主要作为电源电路的去耦电容器或平滑电路使用。与温度补偿型电容器相比，由于温度能够造成的静电容量变化较大，因此当用于滤波器等信号电路中时需要十分注意。

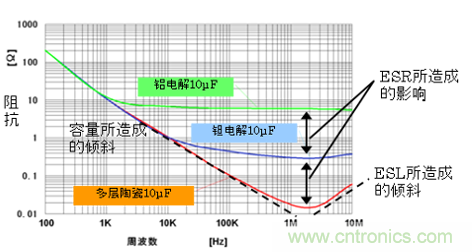

多层陶瓷电容器具有良好的高频特性。与其他电容器相比，由于其具备能够减小电阻及残余电感的构造，因此在高频条件下也能保证 电容器的工作。图3、图4所示为等效电路与电感的特性。由于铝电解电容器及钽电解电容器的ESR较高，因此阻抗也就较高。但陶瓷电容器却是频率越高则阻抗 越低，这对于去藕来说非常有效，并能够发挥高性能的滤波能力。
