在当今的电子设计中，从低功耗物联网产品到汽车电子产品，低功耗和高效率是制造商的关键竞争优势。实现这些目标意味着设计人员现在必须比以往任何时候都更多地测量更低的电流，并能够捕获无线设备产生的更复杂的负载电流波形。一个关键的挑战是找到功能强大、易于使用的仪器，在非常低的功率水平下具有足够的灵敏度。
在审核、环境和制造测试方面，挑战仍在继续。制造商希望保持项目按时进行，提高测试速度以提高吞吐量，最大限度地减少测试站的数量，并减少每个测试系统的仪器数量。鉴于开发计划不断缩短和竞争激烈的市场压力，要求首先进行创新，很少有设计和测试工程师有时间了解测试仪器的来龙去脉，因此非常重视直观的操作。
泰克吉时利（Keithley）作为行业领导者，其数字万用表（DMM）产品线广受欢迎。精密系列是高端数字万用表，其显著特点是触摸屏界面，简化了从数据收集到分析的过渡。该系列将高精度与速度相结合，DMM6500和DMM7510凭借其卓越的性能和广泛的应用，为科研人员和工程师提供了强有力的工具。
DMM6500：高性价比的选择
DMM6500是一款多功能的6½位数字万用表，集高精度、宽动态范围和直观的触摸屏界面于一体。DMM6500具有许多行业领先的功能，使设计人员和测试工程师的工作更轻松。15 种不同的测量功能提供了广泛的功能和灵活性；具有 1 Ms/s 数字化的波形捕获功能是业界领先的功能，可帮助设计人员捕获低电流波形。它提供非常宽的动态电流和电阻范围（10pA-10A直流电流;1μΩ-100MΩ电阻）。该仪器的 5 英寸触摸屏具有波形绘图、可移动光标、捏合和缩放以及统计数据，可立即了解测量结果。其特点包括：
高分辨率：提供0.002% 的直流电压准确度，最低可测至1μV。
大触摸屏显示：5英寸电容式触摸屏，支持多点触控，方便用户查看和分析数据。
数据记录能力：内置32GB内存，可存储数百万数据点，支持长期数据记录。
多功能测量：支持电压、电流、电阻、电容、温度、频率等多种测量模式。
DMM6500非常适合以下应用场景：
教育和实验室：其易于操作的界面和高性价比使其成为教学和基础科研的理想选择。
工业自动化：广泛的测量功能和数据记录能力使其适用于生产线的质量控制和维护。
电子产品测试：高精度和多功能性适用于电子元件和电路的全面测试。
应用案例：DMM6500在电池电芯测试中的应用
电芯作为动力电池的最小单位，也是电能存储单元，它必须要有较高的能量密度，以尽可能多的存储电能，使电动汽车拥有更远的续航里程。除此之外，电芯的寿命也是最为关键的因素，任何一颗电芯的损坏，都会导致整个电池包的损坏。因此，在电芯生产过程中，必须进行相关测试，以更好地保障动力电池的品质。
电芯化成、分容设备对于电芯一般是大于100CH的系统设备，在生产过程中，需要定期对设备充放电的电压、电流进行校准，校准的标准仪器需至少是6½的数字万用表。DMM6500多通道测量示意图如下。
DMM6500是6½的DMM，电压精度为1mV，电流精度为0.5mA，适合用于电芯校准，此外，还可以选择电压精度更高的DMM7510（0.1mV）。
DMM7510：高端精密测量的利器
DMM7510型号是市场上非常精确的7.5位数字万用表之一。它适用于需要精确和快速测量的场合，是先进科学和工程应用的优选。DMM7510是泰克吉时利的旗舰产品，具有更高的精度和更丰富的功能，专为要求严苛的测量任务而设计。其主要特点包括：

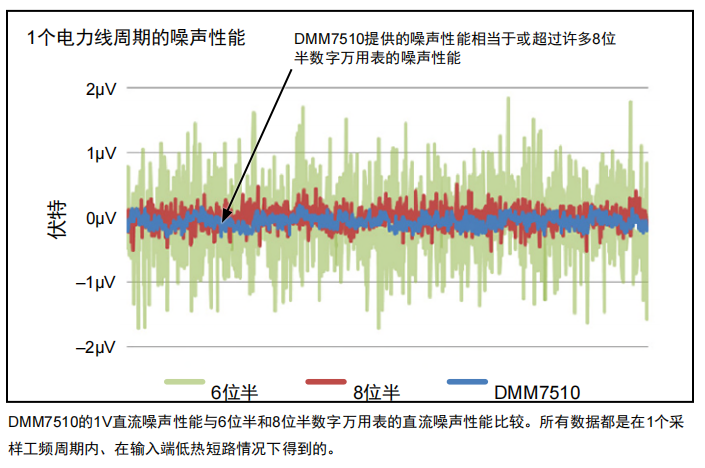

高精度测量：DMM7510采用32位A/D转换器，具备极低的噪声水平和高分辨率，能够精确测量从传感器发出的微弱电流和电压信号，确保数据的准确性和可靠性。
直观的图形界面：配备触摸屏的图形用户界面，使得复杂数据的监测和分析变得直观简便。工程师可以实时查看和分析测量数据，快速准确地进行调整和优化。
灵活的测量功能：DMM7510支持广泛的测量功能，包括电压、电流、电阻及更多，适应多变的测试需求。自动校准功能确保长期使用中的测量准确性。
DMM7510在以下高精度测量领域表现尤为出色：
科学研究：其超高精度和先进的数据处理能力，满足前沿科学研究中的精密测量需求。
半导体测试：适用于半导体器件的详细特性分析，确保产品性能符合设计要求。
高可靠性测试：在需要长期稳定性和高准确度的应用中，如航空航天和医疗设备测试，DMM7510是可靠的选择。
应用案例：DMM7510在测距传感器中的应用
在电动汽车的自动驾驶技术中，测距传感器的精确性对于车辆的安全操作和高效性能至关重要。传感器必须在各种环境和条件下提供准确可靠的数据，然而，在开发和测试自动驾驶传感器时，最大的挑战之一是如何精确测量微小的电流和电压变化。这些变化直接影响到传感器的性能，从而影响整车系统的响应速度和准确性。传统的测量工具往往难以达到高精度测量要求，或者在数据处理和显示上不够直观。泰克的吉时利DMM7510万用表以其卓越的测量精度、低噪声和高分辨率的数据输出，在实践中显示出其独特的优势。
在电动汽车的测距传感器测试中，DMM7510的应用至关重要。它不仅用于基础的电流和电压测量，还能够进行复杂的波形分析和信号完整性测试。高级的触发选项和分析工具能够帮助工程师捕捉关键数据，识别潜在的问题点，从而优化传感器设计和功能。下图为利用吉时利万用表DMM7510的高精度和高采样率特性测试传感器的电流来计算以及调试传感器回馈给ADAS系统的信号。
DMM7510高精度万用表的综合性能和高级测试功能使其成为电动汽车行业中距离传感器开发和测试的强大工具。通过提供精确的测量结果和高效的问题解决方案，加速了新技术的研发和应用。
无论是DMM6500还是DMM7510，泰克吉时利的数字万用表都展现了出色的测量性能和广泛的应用范围。DMM6500以其高性价比和易用性，成为教育、工业和一般电子测试的理想工具。而DMM7510则以其无与伦比的精度和强大的功能，成为科研、高端电子和可靠性测试的必备设备。选择适合的万用表，可以显著提高测量效率和数据准确性，从而推动科技创新和产业进步。泰克吉时利继续引领数字万用表的发展，满足不断变化的测量需求。
