【导读】本文介绍的这款趣味红外枪电路,发射电路装在玩具手枪或冲锋枪内,接收电路装在靶上。其电路简单、构思新颖、制作方便,可用于娱乐场所作打靶游戏或家庭电平玩具。
这款趣味红外枪电路,发射电路装在玩具手枪或冲锋枪内,接收电路装在靶上。其电路简单、构思新颖、制作方便,可用于娱乐场所作打靶游戏或家庭电平玩具。根据现代枪械的特点和射击游戏的具体要求,对红外枪进行精心设计和试验,与已往的红外枪游戏电路相比,具有以下优点:(1)仿真性好,射击逼真。扣动板机时会产生“霹”的一声击发声,同时枪口IA光。若射中靶心,靶会产生数秒钟的闪光和音乐报靶声;(2)限定子弹的发数。通过发射电路微型DIP开关的断、合,限制允许击发射击次数;(3)抗干扰性能好。
采用频率译码技术,只允许接收发射电路发射的特定频率信号,其他的如日光、灯光等一律拒收。
1.发射电路

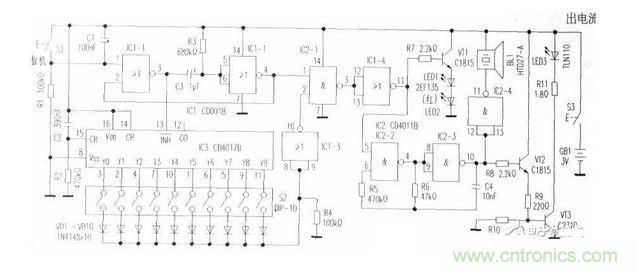

电路如图1所示。IC1-1、IC1-2组成正沿触发单稳态定时器,定时时间约0.5s(t=0.7xR3xC3)。当扣动板机S1时,IC1-1①脚输入高电平,③脚输出低电平,由于电容器C3两端的电压不能突变,所以电源经R3给C3充电。C3刚充电时IC1-2⑤、⑥脚为低电平,④脚输出为高电平,为0.5s后充电结束,ICl-2④脚翻转回低电平,完成一次击发控制过程。
图1 发射电路
单稳态定时器的作用有二:一是在扣动板机S1时,从IC1-1③脚取出负脉冲作IC3的允许射击计数信号:二是从ICl-2④脚取出正脉冲加至与非门IC2-1①脚。允许射击次数由微型集成开关S2(DIP-10)设定,例如每个射击者只有3发子弹,可将IC3的YO~Y3外接开关断开,Y4~Y9外接开关闭合。此时闭合电源开关S3自动复位电路R2、C2为IC3@脚加一清零脉冲,使Y0=1,(高电平),Y1~Y9=0(低电平)。在第1次扣动板机S1进行射击时,IC3(13)脚被负脉冲触发计数,其Y1=1,曲于外置开关是断开的,对外电路无作用。在R4下拉和IC1-3反相后,IC2-1⑦脚为1,而IC2-1⑦脚在0.5s暂稳态定时时间内也为1,根据与非门逻辑关系(Y=A-B),其③脚输出0,IC1-4(11)脚为1,由IC2-2、IC2-3组成的振荡器被选通,产生约970Hz(f=1/2.2xR6xC4)振荡信号,经VT2、VT3驱动红外发射管LED3向外发射射击信号;并经IC2—4反相驱动压电蜂鸣器BL1(HTD27-A)发出“噼”的一声;与此同时VT1导通,安装在枪口附近的红色发光管LED1、LED2闪亮一下。
同理,由于IC3的Y2、Y3外接开关也是断开的,因此在第2、3次扣动板机SI时,也会产生象第1次扣动板机时的射击效果。3枪过后,第4次扣动板机S1时,IC3的Y4=1,由于其外接开关是闭合的,所以IC1-3⑧、⑨脚经导通的二极管VD5获高电平,IC2-1②脚为0,虽然在0.5s定时时间内IC2—1①脚为1,但其③输出1,IC1-4(11)脚为0,LED1、LED2、LED3、BL1均不丁作,即此次射击无效。同理,由于IC3的Y4—y9外接开关也是闭合的,所以此后扣动板机射击仍无效。
[page]
2.接收电路

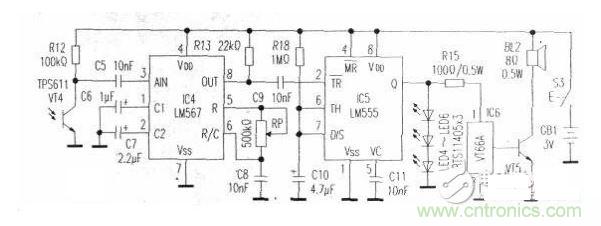

接收电路安装在靶上,如图2所示。
图 2 接收电路
IC4是译码器LM567,内含正交相位检波器、锁相环、放大器等。C5为输出滤波电容,C7为低通滤波电容.R13为输出上拉负载电阻,RP、C8确定接收译码频率(f=1/1.1xRPxC8)。红外接收管VT4接收到的光射击信号转换成电信号( 970Hz),输入到C9、IC5②脚。IC5为双板型单时基电路,接成单稳态触发器,由于其③脚输出电流很大(可达200mA),故可直接为频闪发光管LED4~LED6和音乐三极管IC6(VT66A)供电。
若光枪发射的信号频率与RP、C8设置的接收译码频率相符时,IC4⑧脚跳变为低电平,IC5②脚被触发进入暂稳态,③脚输出商电平使LED4-LED6频闪发光,表示中靶。同时IC6输出音乐信号经VT5驱动扬声器(8Ω/0.5W)BL2发出响亮的音乐报靶声。声、光报靶时间由IC5暂稳态时间(t=1.1xR14xC10)决定。
3.安装与调试
发射和接收电路印刷板设计较简单,尺寸可按实际配用的玩具枪和靶决定。全部元件安装完毕并检查无误后.便可进行调试。接通电源,将红外枪对准靶心扣动板机,并调整RP使IC4⑧脚输出低电平。然后不断拉远射击距离,微调RP使射程最远即可,一般可达5m以上。
