【导读】继续精心送上专家福利啦！前面小编为大家带来了PCB设计中反射疑云的相关知识，这里小编将继续为大家介绍PCB设计中关于反射的相关问题知识！这里主要带来的是PCB设计中反射中深入反射的相关知识分析！
终于专家更新完了关于PCB设计中关于反射的相关知识，谢谢大家能这么耐心的等待。
深入反射
问：穷人思维和富人思维有什么区别？
答：我拿到一2.4mm的20层板给它的28G信号通道做优化，将信号安排在最后几层，花了很久的时间在孔径，pad，antipad，taper，孔距，地孔数量上做平衡，在最后为20mil长的stub需不需要背钻做整体评估时，客户拍拍我的肩膀说：“小陈呐，别那么麻烦了，用镭射孔走第三层嘛，过孔短，stub也短”。
真实故事改编，逗大家一乐。
回顾上一期问题，平时大家想到减小反射的方法大多在匹配传输线阻抗，源端串阻，末端端接，进一步的还有容性负载补偿。
除了减小反射本身，是否还有别的方法呢？有，避开谐振点。

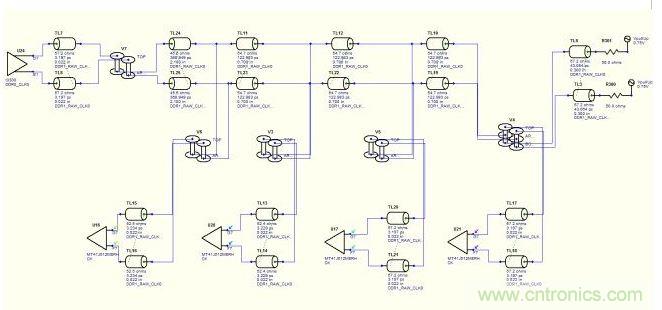

下面是一个简单的DDR3时钟一驱四的拓扑，时钟频率为500MHz：

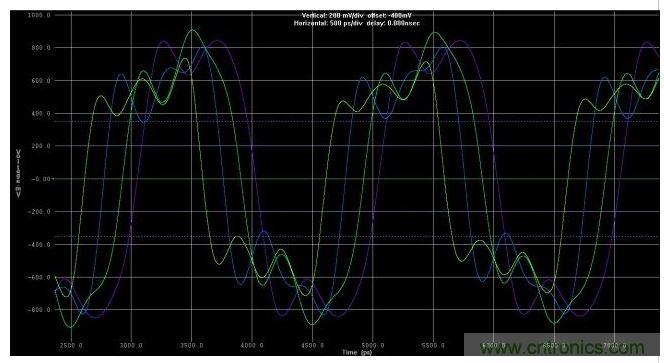

CPU到第一片颗粒长度为1500mil，颗粒与颗粒之间的长度为500mil，这时接收颗粒的波形如下：
拓扑没有问题，末端也用匹配电阻上拉了，负载也并不多，为什么裕量那么小？
回想一下前几节说的，500HMz的时钟信号频域分量主要在500MHz，1.5GHz，这几个频率分量的四分之一波长分别为3000mil，1000mil。而我们当前拓扑中两两之间1500mil，500mil的线长很容易就凑成了四分之一波长，谐振最严重的长度。
[page]

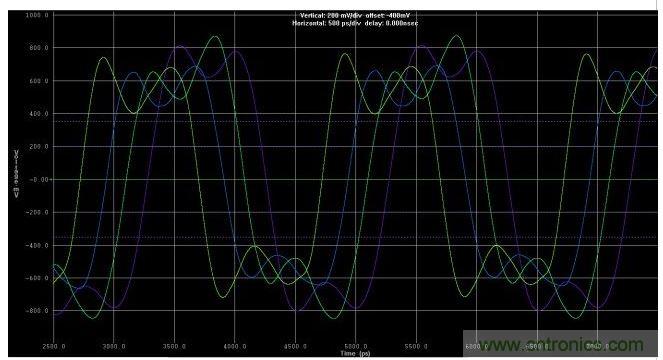

怎么办呢？我们将CPU到第一片颗粒之间的线长延长至2100mil，颗粒之间线长延长至700mil之后：

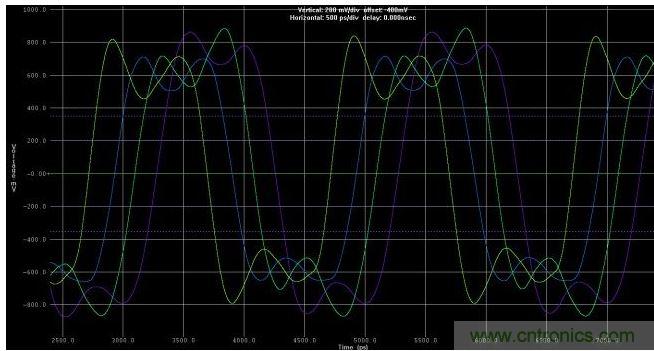

整体的裕量变大了，如果再稍微做一些容性负载补偿：
裕量进一步提升。实际操作时只需要在布局时稍微注意一下器件之间的距离，不需要增加成本，也不需要多余的绕线。
高速先生反射系列的文章到这里就结束了，最后总结一下：
●反射的本质是波的反射，以及不同相位的波之间的叠加。
●反射影响的严重程度主要是以下两点：
1.阻抗不匹配程度，影响谐振幅值。阻抗越不匹配，谐振幅度越大。
2.阻抗不匹配长度，影响谐振频率，不匹配长度越长，谐振频率越低。
●需要根据实际情况分析反射的影响，对症下药。
