隔离式精密信号链定义、原理与应用全景解析

发布时间:2025-06-09 责任编辑:lina

【导读】隔离式精密信号链是一种通过电气隔离技术实现高精度信号采集与处理的系统,其核心在于阻断共模干扰的同时保持信号完整性。它由精密放大器、隔离栅、高分辨率ADC等模块组成,通过变压器、光耦或磁耦等技术实现输入/输出/电源的三端隔离,确保信号在工业噪声、地环路等复杂环境中“纯净”传输。


一、定义:电气隔离与精密的融合


隔离式精密信号链是一种通过电气隔离技术实现高精度信号采集与处理的系统,其核心在于阻断共模干扰的同时保持信号完整性。它由精密放大器、隔离栅、高分辨率ADC等模块组成,通过变压器、光耦或磁耦等技术实现输入/输出/电源的三端隔离,确保信号在工业噪声、地环路等复杂环境中“纯净”传输。


典型场景:工业自动化中,当传感器信号需穿越变频器强电磁场时,隔离式信号链可将共模噪声抑制60dB以上,精度损失控制在±0.01%以内。


二、工作原理:三层防护体系


1. 噪声隔离层

采用ADuM152N等磁隔离器件,通过3 kV rms隔离电压和13 ns超低传输延迟,阻断接地环路和EMI干扰。例如,在石油管道监测中,隔离栅可消除因多地电位差导致的±10V共模电压。


2. 信号调理层

集成PGIA(可编程增益仪表放大器)如ADAQ4003,配合LT5400匹配电阻网络,实现18位分辨率、±2.097 LSB的INL误差,确保微伏级信号放大不失真。



3. 电源隔离层

使用LT3999推挽式DC-DC驱动器驱动2.5 kV隔离变压器,电源效率达85%且辐射噪声低于1mV,避免电源扰动影响ADC采样。


三、核心作用:从安全到性能的全面升级


● 安全防护:在化工防爆场景中,隔离式安全栅可将危险区能量限制在1.2W以下,避免电火花引发爆炸。

● 精度保障:相比非隔离链,其DNL误差降低至±0.6 LSB(传统方案为±2.5 LSB),尤其适合医疗CT机的μV级生物电信号采集。

● 系统简化:ADI的μModule方案将分立元件集成至1.47mm²芯片,设计周期从3周缩短至3天。

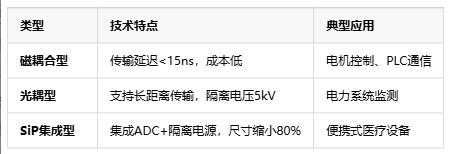

四、分类与技术路线


隔离式精密信号链定义、原理与应用全景解析


五、功能模块拆解


1. 隔离栅:ADuM120N光耦器件,CMTI达100kV/μs,抗变频器辐射干扰。

2. 精密放大器:ADA4627-1 JFET运放,0.5μV偏置电压,适用于pH传感器微弱信号。

3. 滤波模块:μModule内置单极点RC滤波器,截止频率可调,抑制SAR ADC电荷反冲。

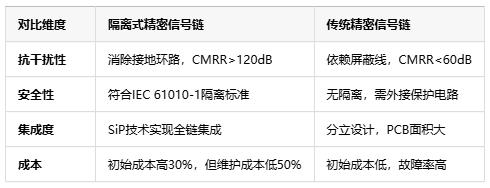

六、与传统链的差异化竞争力


隔离式精密信号链定义、原理与应用全景解析


七、应用领域与行业趋势


● 当前应用:

       ● 工业4.0:用于数控机床振动监测,隔离谐波干扰使误报率下降70%。

       ● 新能源:光伏逆变器MPPT电路中,隔离链提升IV曲线采样精度至99.8%。


● 未来趋势:


1. AIoT驱动微型化:2025年预计50%的边缘节点采用μModule集成方案。

2. 材料革新:GaN隔离器件将耐温能力从150℃提升至300℃,适配航空航天需求。

3. 协议融合:支持TSN时间敏感网络,实现纳秒级同步采集。


八、总结:隔离技术的“破”与“立”


隔离式精密信号链通过电气隔离重构信号传输边界,在“破”除干扰与安全威胁的同时,“立”足于集成化与智能化发展。随着SiP技术与宽禁带半导体材料的成熟,其将在工业、医疗、汽车等领域持续释放高精度测量的底层价值。未来,兼具“隔离+边缘AI”的混合信号链或将成为下一代技术制高点。
