【导读】模拟芯片作为电子系统中处理连续信号的核心组件，承担着现实世界与数字世界“桥梁”的角色。从智能手机的音频放大到工业传感器的信号调理，其应用无处不在。然而，模拟芯片的设计与制造却面临高精度、低噪声、长生命周期等独特挑战。本文将系统解析模拟芯片的定义、功能模块、与数字芯片的本质差异，并探讨其技术门槛、行业现状及未来趋势。
引言
模拟芯片作为电子系统中处理连续信号的核心组件，承担着现实世界与数字世界“桥梁”的角色。从智能手机的音频放大到工业传感器的信号调理，其应用无处不在。然而，模拟芯片的设计与制造却面临高精度、低噪声、长生命周期等独特挑战。本文将系统解析模拟芯片的定义、功能模块、与数字芯片的本质差异，并探讨其技术门槛、行业现状及未来趋势。
一、模拟芯片的定义与典型功能模块
1. 定义
模拟芯片是一种处理连续函数形式模拟信号的集成电路，通过电阻、电容、晶体管等元件实现信号的放大、滤波、变换等功能。与数字芯片处理离散的0/1信号不同，模拟芯片直接处理声、光、温度等物理量转换的连续电信号。
2. 典型功能模块
●放大器：如运算放大器（OPA），用于微弱信号放大（如ECG医疗信号），要求低噪声（0.15μVpp）和高共模抑制比（CMRR>120dB）。
●数据转换器：ADC（模数转换器）和DAC（数模转换器），实现模拟与数字信号的相互转换，24位高精度ADC是工业测量的主流。
●电源管理芯片：包括LDO稳压器、DC-DC转换器，为系统提供稳定电压，效率可达96.5%（如GaN器件方案）。
●传感器接口：处理温度、压力等传感器的模拟输出，需集成抗混叠滤波和校准电路。

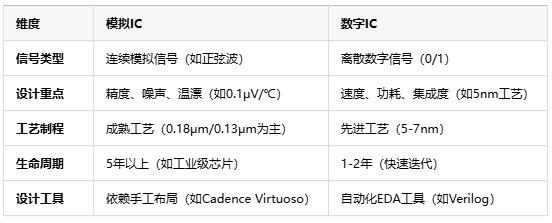

二、模拟IC与数字IC的本质区别
三、模拟IC的设计难点与技术门槛
1. 设计难点
●非理想效应：寄生电容、热噪声等导致信号失真，需通过拓扑优化（如斩波稳零技术）抑制。
●多学科交叉：需精通半导体物理、电路设计及工艺制程，工程师培养周期长达10-15年。
●经验依赖：布局对称性、参数匹配（如差分对管）直接影响性能，无标准化解决方案。
2. 制造与工艺特点
●特殊工艺需求：高压BCD工艺（用于电源管理）、RF CMOS（用于射频前端）等，与数字芯片的标准化工艺差异显著。
●封装挑战：模拟信号易受干扰，需采用低寄生参数封装（如QFN、晶圆级封装）。
四、应用领域与行业现状
1. 应用领域
●工业：电机控制、PLC系统（依赖高精度ADC和隔离技术）。
●医疗：心电图机、血糖仪（需μV级信号采集和低漏电流隔离）。
●汽车：电池管理（BMS）、自动驾驶传感器（GaN器件提升效率）。
●通信：5G射频前端（如PA、LNA），占模拟芯片市场的36%。
2. 行业现状
●双龙头垄断：TI（电源管理）和ADI（信号链）合计占全球28%份额，国产厂商如圣邦微、思瑞浦聚焦中低端消费电子。
●国产替代瓶颈：高端领域（如车规级ADC）仍依赖进口，工艺和IP积累不足。
五、发展趋势与未来突破
1.新材料与新架构：
●GaN/SiC器件：提升电源管理效率（如TI的150V/ns开关速度方案）。
●AI赋能设计：机器学习优化电路参数，缩短设计周期（如ADI的自动布局工具）。
2. 集成化与智能化：
●SoC方案：如ADI的μModule集成信号链，尺寸缩小60%。
●自适应技术：动态调整滤波器带宽和增益，降低功耗30%。
3. 国产化机遇：
●政策扶持下，国产厂商加速向汽车、工业领域转型（如纳芯微的车规芯片）。
结语
模拟芯片以其“高精度、长生命周期”的特性，在数字化浪潮中仍不可替代。尽管面临设计复杂、工艺门槛高的挑战，但通过新材料（GaN）、新架构（SoC）和智能化技术的融合，其性能边界将持续拓展。对国产厂商而言，突破高端市场需在核心技术（如车规级ADC）和产业链协同上持续投入，方能实现从“替代”到“引领”的跨越。
