一、精密信号链的核心架构解析
1. 信号链的“三级跳”模型
●前端调理：传感器信号通常为μV~mV级，需通过仪表放大器（INA）实现高增益（100~1000倍）、低噪声放大。
●中端滤波：采用有源滤波器（如Sallen-Key结构）抑制工频干扰（50Hz/60Hz）和高频噪声。
●后端转换：高分辨率ADC（24bit以上）将模拟信号转换为数字量，需关注信噪比（SNR）和有效位数（ENOB）。

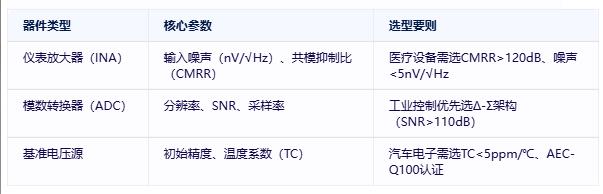

2. 关键器件选型矩阵
二、高精度信号链设计实战技巧
1. 噪声抑制：从源头到终端的全链路优化
● 前端设计：
● 采用自稳零（Auto-Zero）技术仪表放大器（如AD8237），消除输入失调电压。
● 传感器与INA之间使用同轴电缆，缩短走线长度（<5cm）。
● 电源设计：
● 使用LDO（如LT3042）为ADC供电，噪声低至0.8μVRMS。
● 增加π型滤波网络（10μH电感+1μF/100nF电容）。
2. 动态范围扩展：应对大信号冲击
● 方案一：可编程增益放大器（PGA）动态调整增益（如PGA281）。
● 方案二：ADC内置数字滤波器（如ADS127L01），支持过采样率（OSR）调节。
3. 温度补偿：消除环境干扰
● 硬件补偿：选择温度系数匹配的电阻网络（如1ppm/℃薄膜电阻）。
● 软件补偿：建立温度-增益查表模型，通过MCU实时校准。
三、典型应用场景设计案例
1. 工业压力变送器（0.05%精度）
● 信号链架构：
传感器：硅压阻式（满量程输出100mV）
INA：AD8421（CMRR=130dB，噪声=3nV/√Hz）
ADC：AD7177-2（24bit，SNR=111dB）
● 设计要点：
使用6层PCB布局，独立模拟/数字地平面。
增加TVS二极管（SMBJ15CA）防护ESD冲击。
2. 医疗心电图仪（50μV级信号）
● 信号链架构：
传感器：Ag/AgCl电极（输入阻抗>10MΩ）
INA：INA333（输入偏置电流<10fA）
ADC：ADS1292（24bit，数据速率=16kSPS）
● 设计要点：
采用右腿驱动（RLD）技术抑制共模干扰。
屏蔽层单点接地，避免地环路噪声。
四、成本与性能的平衡之道
1. 国际大厂方案（高性能但昂贵）
● TI方案：PGA281+ADS127L01（总成本约$35，适用于航空航天）。
● ADI方案：AD8676+AD7124-8（总成本约$28，适用于石油勘探）。
2. 国产替代方案（高性价比）
● 圣邦微方案：SGM8632（INA）+SGM58031（ADC）（总成本约$12，适用于智能电表）。
● 思瑞浦方案：TP2561（PGA）+TP1301（ADC）（总成本约$15，适用于环境监测）。
3. 选型决策模型
● 成本敏感型：优先选集成式信号链（如AD7124-8，内置PGA+ADC）。
● 性能优先型：采用分立器件（如AD8421+ADS127L01），灵活优化参数。
五、未来趋势：智能化与集成化
1. AI赋能信号链：通过机器学习优化噪声滤波算法（如ADI的SmartFilter技术）。
2. 单芯片集成：TI的AFE4404已实现INA+ADC+MCU三合一，面积减小60%。
3. 新材料突破：石墨烯传感器接口电路将输入阻抗提升至10^15Ω，适用于生物电信号采集。
结语
精密信号链设计是模拟电路领域的“巅峰对决”，工程师需在噪声、功耗、成本间找到最佳平衡点。随着国产厂商在24bit以上ADC领域的技术突破（如思瑞浦的TP1301系列），高端信号链的国产化替代已进入快车道。未来，智能化信号调理芯片与AI算法的结合，将进一步推动工业检测、医疗电子等领域向0.01%精度迈进。在这场没有终点的技术长跑中，信号链的精度永远是“更高、更快、更强”的追求。
