超越导热填充:TIM在高端封装中的结构功能化与可靠性工程

发布时间:2026-03-18 来源:转载 责任编辑:lily

【导读】在先进封装技术向高集成度、高功率密度演进的过程中,热界面材料(TIM)正经历着从单纯导热填充物到核心结构【导读】功能层的深刻变革。面对芯片、基板与模封材料间热膨胀系数差异引发的翘曲、分层及可靠性挑战,传统单层连续TIM架构已难以满足需求。本文深入探讨了以台积电为代表的行业前沿如何通过分区多TIM架构、复合材料创新以及三维热路径重构,将热管理与机械应力调控深度融合。这些技术突破不仅解决了高热流密度下的散热瓶颈,更通过材料与微结构的协同优化,为提升先进封装的良率与长期可靠性提供了关键解决方案。


1.热界面材料(TIM):从配角到核心角色

在先进封装体系中,TIM 是将热量从芯片传导至盖板和散热器的关键媒介。如今,它已不再只是简单的导热填充物,而是同时承担热设计与机械调控功能的重要结构层。其表现直接影响封装翘曲、界面分层、金属间化合物生成、共面性以及长期可靠性。


从单层 TIM 到分区、多 TIM 架构

在大型高端封装中,芯片、基板、模封材料和盖板之间存在明显的热膨胀系数差异。热循环过程中,这种差异不可避免地导致封装翘曲,而应力往往集中在 TIM 层的边角或附着力较弱的区域,增加开裂和分层风险。随着封装尺寸和功率密度持续攀升,热—机械耦合问题已成为影响良率与寿命的核心挑战。


为此,台积电提出将传统连续单层 TIM 拆分为多个功能区,或在 TIM 中设计沟槽结构,使应力能够在局部释放,而不是在整个界面扩散。例如在专利申请 US20220359339 中,通过分段式 TIM 设计,有效降低了应力累积和分层风险。


此外,在同一封装内部采用不同性能的 TIM 材料也成为关键策略:高功耗芯片上方配置高导热 TIM,而外围区域则采用更厚或更具弹性的材料,以吸收翘曲应变、减缓界面应力。相关思路见于专利 US11088109 及 US20220359339。其核心理念在于,通过空间分区设计,在热性能与机械可靠性之间实现协同优化,而非简单权衡。

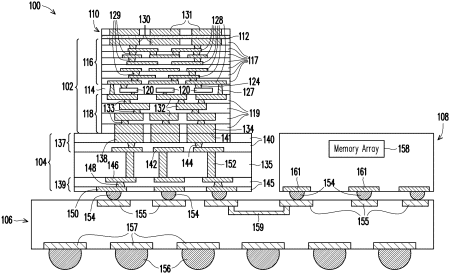

图 1:多 TIM 封装及其形成方法(US20220359339)


复合材料与石墨 TIM:材料与结构协同优化

在高强度热循环环境下,仅靠单一材料已难以满足可靠性要求。台积电在专利 US11107747 中提出复合型 TIM:在高导热金属基体中嵌入金属镀层聚合物颗粒,在保持导热性能的同时引入弹性缓冲能力,从而减轻应力集中、改善厚度均匀性并降低芯片开裂风险。


对于石墨基 TIM——虽然具有优异的面内导热能力,但脆性高、附着性不足——台积电通过设置间隔框架结构,对石墨层进行机械隔离与压缩控制,以提升界面稳定性(US20250309071)。


在金属 TIM 方面,为抑制金属间化合物增长和 Kirkendall 空洞带来的长期可靠性问题,台积电采用晶向工程技术:利用高度织构化的 Cu(111) 扩散阻挡层减少原子互扩散,同时保持良好导热性能(US20250118615);在无盖或环形 CoW 架构中,通过直接金属键合方式避免回流焊过程中的再熔风险(US20250349654)。这些技术表明,TIM 的可靠性来源于材料、微结构与界面工程的整体优化。

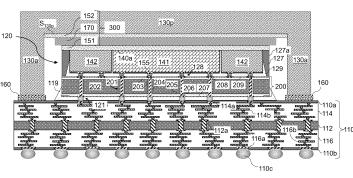

图 2:包含散热结构的封装结构及其形成方法(US20250118615)


2. 重新构建 3DIC 与异构封装中的热路径


在 3D 堆叠封装中,内部芯片往往被底部填充材料和模封材料包围,热量容易滞留,从而形成热点并加剧层间热串扰。


针对这一问题,台积电将 TIM 从传统的平面界面转化为三维热网络的重要组成部分:


通过高导热盖板与精准控制的TIM点胶工艺,建立更直接的垂直散热路径(US11482465);


借助多 TIM 分区及定向散热结构,为高功耗芯片优先构建散热通道,同时减少对低功耗区域的冗余金属化(US20240363474);


在芯片或盖板表面引入微通道或腔体,并填充 TIM,增加接触面积,从而提升局部热点散热效率(CN121096975)。


这些方案的共同特点是:热界面不再是单一平面,而是根据芯片功耗分布进行定制化设计,形成针对特定芯片的垂直散热路径。

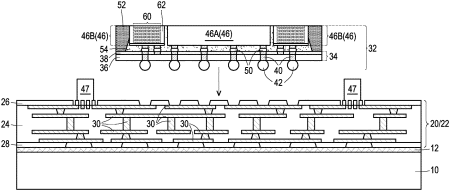

图 3:具备热管理特征的半导体芯片封装形成方法(US20240363474)


台积电在 3DIC 封装中的热管理理念,本质上是一种热与机械协同工程方法。随着集成密度提升,热流密度增加的同时,材料间热膨胀差异也放大了应力问题,可能引发热点、翘曲以及“未键合”等电气缺陷,进而影响可靠性。


相关专利展示了多种互补技术手段:


1.具备导热与应力调节功能的间隙填充结构,用于降低翘曲并改善热路径(US12249566);


2.覆盖芯片的支撑基板结构,同时充当机械加固层与热传导通道,并可结合虚拟芯片或材料搭配实现应力平衡(US20250266318);


3.采用减薄载体芯片与对齐虚拟焊盘的顶部散热架构,使热量通过前端互连向上传导(US20250300149)。


同时,台积电还提出相配套的制造流程优化方案,如载体与去键合层设计、受控堆叠与释放顺序等,以提升大规模制造中的对准精度和结构稳定性(US20250167060)。

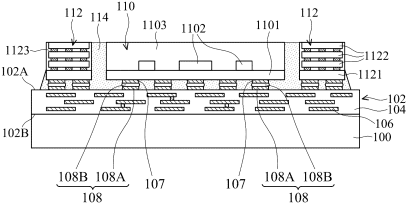

图 4:具备散热结构与翘曲控制的 3DIC(US20250266318)




图 5:高效散热的 3DIC 封装(US20250300149)


热界面材料在先进封装中的角色已根本性转变,成为连接热性能与机械可靠性的枢纽。从分段式TIM设计释放局部应力,到复合材料及晶向工程技术抑制界面失效,再到3DIC中定制化垂直散热网络的构建,一系列创新专利表明:未来的热管理不再是单一维度的导热优化,而是涵盖材料选择、微观结构设计及制造流程的系统性协同工程。
