【导读】本文提出一种方案解决PC防盗,而且体积小,能随时安装在PC上。在此,提出仅使用2个基于通信协议的节点(带有加速传感器)进行点对点通信,完成防盗功能。

总体方案

系统设计方案非常简单。一般来讲火车车厢全长26.6 m ,而无线传感器网络(wireless sensor net2works ,WSN)的通信距离在几十米到几百米之间,一般为30 m ,因此一个节点就可以完全覆盖整个车厢。在系统中只有2个节点(不需PC协助) :节点1作为发信者,节点2作为收信者,组成最简单的网络,不需跳转。系统的结构简单,使得传输时延非常小,比较适合应用在上文中提到的场合。

方案实施

将火车车厢分为2个区:1区是PC所在位置,即主人的座位,人未离开时,1区是安全的;2区是车厢内除去1区的其余位置。当主人因事进入2区时,1区将成为盲区, PC也将变得不安全。方案实施步骤如框图1所示。

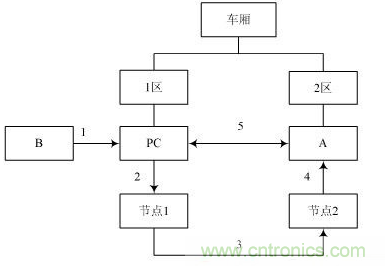

图1:应用结构

实施步骤:

小偷B企图移动电脑;

电脑的移动导致固定在上面的节点1移动;

节点1上的加速度传感器获取速度信息,节点1上的RF芯片将速度信息发送出去;

节点2接收到信息,通过预定程序判断速度PC是否属于异常移动,若是则触发蜂鸣器进行报警,反之则不响应;

主人A听到报警后迅速回到座位,避免PC丢失。

防盗器原理

严格地讲,系统只有2个节点:节点1 (固定)是一个带有加速度传感器的无线传感模块,用于采集、处理速度信息,然后射频芯片将信息发送出去;节点2 (移动)是一个带有蜂鸣器的无线传感模块,用于判断节点1发送的速度信息是否超过既定阈值,以决定是否触发蜂鸣器进行报警。

理想情况下火车在匀速行驶时加速度为零,但在转弯、换轨等情况下将会有一定的三维加速度。设火车前进方向为x轴、前进方向的左侧为y轴、上侧为z轴。考虑到车体较长,铁轨较平等特点,且根据经验知,在正常转弯、换轨等情况下,车体主要为左右晃动和前后加速,上下震动很少。若设x轴加速度为a x , y轴加速度为a y ,z轴加速度为a z ,则ax , ay均大于零,而az接近于零。当PC相对于火车静止时,若想移动它势必会在3轴上都引起加速度,这样车体晃动引起的加速度会和人为移动引起的加速度叠加,从而干扰判断给系统造成额外的计算负担。可以选用az作为判断笔记本是否移动的判决对象,因为一般情况下可以认为az即为人为移动引起的加速度。

虽然车体震动引起的az可以近似为零,但在一些特殊情况下可能不为零。为了降低误报率,系统设定一定的缓冲值,使得防盗器能包容一些车体震动。但是为了能识别人为移动,这个缓冲值又不能超过人为移动引起的加速度,即为系统的判决阈值。

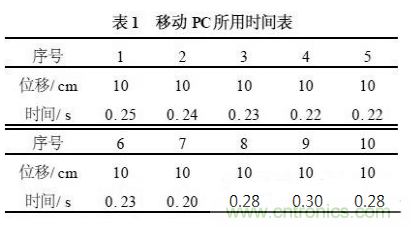

现在通过简单实验获取数据来计算人为移动引起的az :随意从桌上拿起笔记本,重复10次,记录短距离10 cm)所用时间。得到10组数据如表1所示。



利用表中的数据可计算平均用时(单位: s) 为:t = (0.25 + 0.24 + 0.23 + 0.22 + 0.22 + 0.23 +0.20 + 0.28 + 0.30 + 0.28) / 10 = 0.245位移公式如式(1) :

 式中:s,v0,a均为z轴上的向量。根据前文分析,s =10 cm;v0 = 0 m/ s;t = 0.245 s.据式(1)可计算出a≈3.332 m/ s2,约为0.340 g,即为az.为了降低误报率和最大程度识别人为移动PC,把阈值折衷定为0.20 g.

硬件实现

系统只有2个节点,因此网络构建具有简单、迅速等特点,而且文章首次提出“随用随建”的概念。

节点设计

系统采用Chipcon推出的单片、多频段、低功耗、超高频射频芯片CC1010.芯片采用0.35μmCMOS技术制成,内嵌高性能的8051微控制器、33通道10位ADC、4个定时器、2个PWM、2个UART、SPI及26个通用I/ O等。

[page]
CC1010与天线间的RF收发电路的设计

RF收发部分的电路如图2所示。

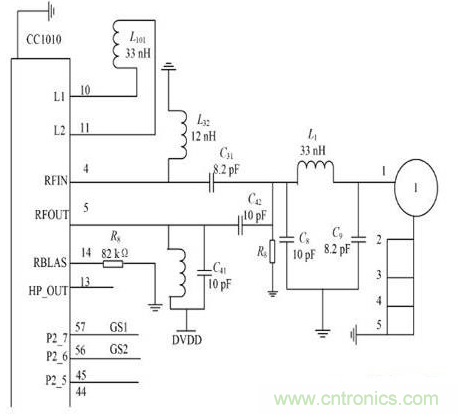

图2:RF 收发部分的电路

图中, C31为输入匹配电容, L32为输入匹配电感,同时L32还用于阻止直流偏置信号的输入; C41、C42和L41共同实现发射输出电路的匹配。通过CC1010内部的发射/接收开关电路,使得收发器通过同一个50Ω的天线进行发射/接收操作。L1 , C8和C9组成一个低通滤波器,用以滤除高频谐波,并且增加了频率的选择性,其阻抗为50Ω。元器件参数既可以按照CC1010datasheet上所给的值,也可利用SmartRF Studio软件得到。

CC1010 与加速度传感器的接口电路设计

本无线采集系统采用了Freescale 公司最新推出的一款低成本、单芯片、三轴加速度传感器MMA7260.该微型电容式加速传感器融合了信号调理、单极低通滤波器和温度补偿技术,提供了4 种加速度测量范围,分别为±1.5 g , ±2 g , ±4 g 和±6 g.考虑到前文将阈值定为0.2 g ,故设置参数将测量范围定为±1.5 g.在CC1010 与MMA7260 的接口中,首先要考虑噪声问题。因为MMA7260 内部采用了开关电容滤波器, 有时钟噪声产生, 所以需要在MMA7260 的XOU T ,YOU T 和ZOU T 三个输出端分别接RC 滤波器;其次要考虑电压匹配问题,由于x , y , z 轴方向的电压输出是0.45~2.85 V ,CC1010 的ADC 最大输入范围是0~V DD .此处,V DD = 3.3 V ,其范围恰好在ADC的输入范围之内, 所以不用考虑额外的分压电阻。CC1010 和MMA7260 的接口电路如图3 所示。R31 / C31 , R41 / C41 , R51 / C51 用于滤除MMA7260 内部采样的开关噪声,GS1 ,GS2 用于量程选择。

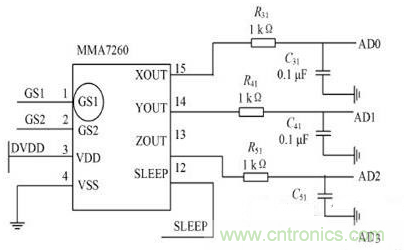

图3:CC1010 与加速度传感器的接口电路

装置构建

定义节点1启动模式为事件触发模式,即节点经常处于低功耗的休眠模式,当节点在z轴向上有一定的移动时,加速度传感器能采集到加速度信息,便通知单片机激活节点为发送模式;当节点静止,即加速度传感器采集到加速度为0时,节点自动进入休眠模式,以减少功耗,并在主人离开座位前,将节点1固定于PC上。

据调查,主人在火车上离开电脑的时间不会太久,故系统将节点2 (LED灯上并接蜂鸣片)设置为接收模式,板内烧有一个判决程序:通过对火车晃动引起加速度的收集及综合分析,设定确定的阈值,阈值大于火车晃动引起的加速度小于异常移动引起的加速度。随身携带节点2 ,只要笔记本一有异常移动便会报警。由于节点数只有2个,系统可以快速建立通信;而且节点尺寸为37.67 mm×25.80 mm ,适合车厢内狭小的空间应用。

通过随时随地修改C语言源代码和变换传感器模块(通过扩展插槽) ,还可以组建其他功能无线通信网:可以用1号板监视温度传感器变化,用2号板远程监视温度变化;可以增加无线节点板建设更复杂的多节点无线传感器网络(Simplici TI单个网络最多可以支持255个节点)。综上所述,可以定义“随用随建”为:通过几个简单的无线节点板和基本配置的PC ,随时随地快速组建一个基于Simplici TI通信协议的WSN ,实现信息的采集、处理、传输功能。它最大能容纳256个节点(包括网关) ,且可以随时修改源代码实现多种功能。这样既方便又最大程度地节省了成本和功耗。完成任务后,节点自动转入休眠模式,收回节点,按键关闭节点电源。

测试结果及分析

通过测试从时延、功耗和误报率等几方面*价防盗器的性能。

时延。为了节能,开启节点电源后其处于休眠模式。经过大量的实验室测试,节点从休眠到工作激活的时延为15 ms ,设备搜索时延一般为30 ms ,活动设备信道接入时延为15 ms ,理想时延共60 ms ,但考虑到车厢内电磁环境复杂,影响传播因素较多,把时延定为0.1 s.

功耗。以433 MHz频率为标准,在正常工作模式下,所有引脚都工作的电流消耗为14.8 mA ;睡眠模式下为0.2μA ;节能模式下为29.4μA.整个系统的大部分时间处于休眠节能模式,如果PC有人为移动,就通过事件触发机制再次唤醒该节点的单片机。系统一旦进人节能模式,通过电源管理电路,将除单片机、射频模块和硬件看门狗以外器件的供电切断,这时只有硬件看门狗、单片机的串口中断逻辑和射频模块消耗电能,可以最大限度地节约电能。

误报率。误报率是系统最复杂、最难解决的问题。在此,提出利用判决程序、计算阈值,通过判断是否超过阈值来决定是否报警,在大大降低了误报率的同时,尽可能地避免漏报。

结语

无线传感器网络被认为是21世纪最重要的技术之一。在此,基于WSN ,着眼解决笔记本等贵重物品的防盗问题,设计出微功耗笔记本防盗器。文章创新点在于:

通过分析大量的火车晃动所引起的x , y , z轴加速度数据和一般人移动PC所引起的加速度数据,利用统计方法确定一个阈值。阈值大于火车正常晃动加速度;小于人为移动加速度。利用阈值编写判决程序,判断笔记本是否为异常移动而进行报警。

提出了“随用随建”的概念,使网络可以随时随地快速组建,大大地拓展了防盗器的应用场合;采用事件触发模式来激活节点,大大降低了节点和系统的功耗。
