【导读】本文为大家介绍一个超简单的集成电路信号寻迹器电路设计，只需一片小功率集成功放电路LM386和5个电容就能组成整机，寻迹能力极强，并且可以很方便的检出故障所在。由于声音宏亮，在检查中放及低放电路时，还可以用喇叭放音，无需老挂着耳机，使用很方便。有兴趣的可以尝试着制作。
该集成电路信号寻迹器电路简单，仅需一片小功率集成功放电路LM386和5个电容就能组成整机，而且寻迹能力极强。从调谐回路至功放电路，都能方便地检出故障所在，由于声音宏亮，在检查中放及低放电路时，还可以用喇叭放音，无需老挂着耳机，使用很方便。

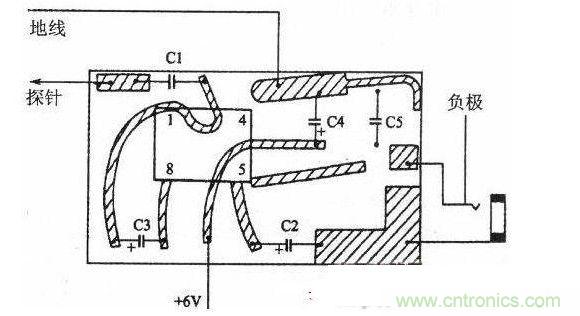

电路原理如上图所示。Cl为隔直电容;C2是输出电容;C3的作用是防止自激;C4是电源滤波电容。
信号经Cl从集成电路LM386的③脚输入，由于LM386的输入端是微电流偏置，而且有很宽的频响，所以不需外接二极管就能完成检波。信号经放大后由LM386⑤脚输出。LM386的①脚和⑧脚是增益控制，直接用10μF的电容把两脚连接起来，就可获得最高的增益。
这款超简单的集成电路信号寻迹器电路设计，是不是很合你的心意，如果有谁diy了实物，希望能够大家分享下制作过程和心得！
