如下图所示,有一只变压器,有两组正负13.5V输出,左边三条右边三条,共6条输出,用二极管整流,怎么接才能合并为一组输出,获得—13.5V—0V—+13.5V(实际电压值不做计较)的电压,而且让输出电流最大,最好用图片说明。

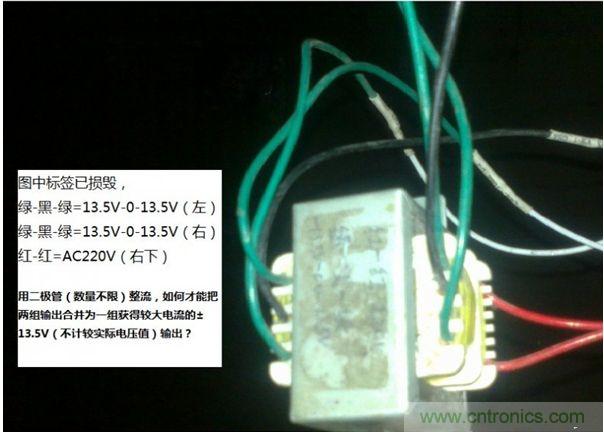

问题如图:
目前有一个合并双组输出变压器的参考设计图,可是感觉不怎么好,大家有更好的吗?来这里讨论哈!http://bbs.cntronics.com/thread-232717-1-1.html

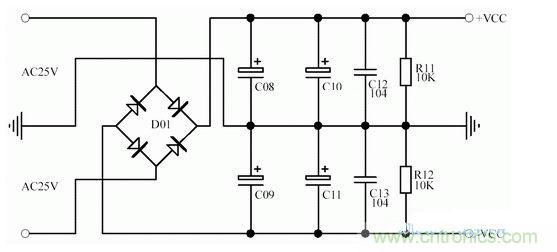

合并双组输出变压器方案设计一:
