【导读】差分电容？没看错吧，有这种电容吗？当然是没有的，只是这个电容并联在差分信号P/N中间，所以我们习惯性的叫它差分电容罢了。如下图一中红色框中所示即我们今天的主角，下面容我慢慢给大家介绍。
差分电容
图一
大家看到它是否有种似曾相识又不曾见过的感觉？确实，它只不过是一个普普通通的不起眼的电容罢了！但是，如果它真的只是一个普通的电容，高速先生也不屑拿出来和大家讲了，其实它普通的表面隐藏着很深的道道。到底有什么呢？嘘！一般人我不告诉他！
图一是Intel平台设计指导上经常可以看到的DDR3时钟拓扑结构，我们也经常会在仿真实践中去人为的添加这个差分电容，如下图二时钟信号一拖四所示为我们在设计中看到的一个真实案例。
图二 无差分电容的时钟信号拓扑及波形
[page]
虽然看起来这个波形还凑合，没有太大的问题，但还是有优化的余地（工程师的强迫症又来了，真是伤不起啊！），可以通过在前端并联一个电容来优化，如下图三所示为并联了2.2pF差分电容后的拓扑结构和仿真波形。

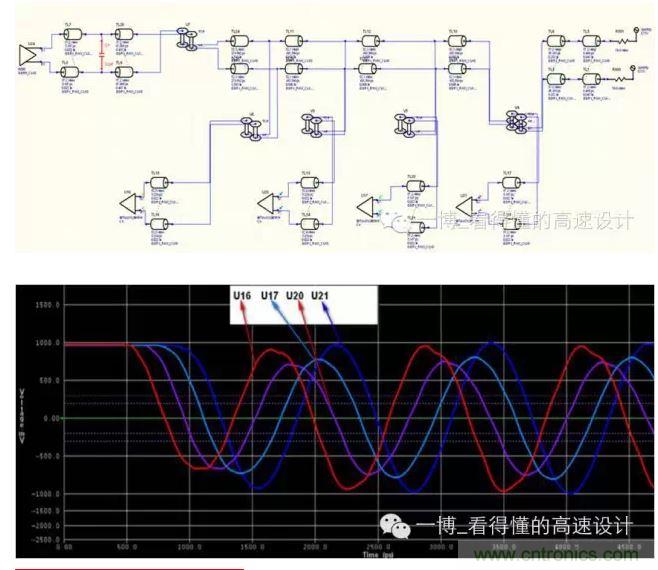

图三 有差分电容的拓扑结构和波形
在前端加了差分电容后，虽然上升沿有微小的变缓，但波形真的是呈现了一个完美的正弦波曲线，振荡消除了，实在是苦逼的工程师们居家（埋头实验室）旅行（客户现场出差）、杀人灭口（消除反射等）之必备良方。此优化设计也已经投入使用，在加了这个电容后系统能稳定运行在800MHz的频率，如果没有焊接这个电容，系统只能稳定运行在667MHz,运行到800MHz时系统时有错误发生。
看到这里，一些脑洞大开的工程师可能会问，这个电容的位置有什么讲究吗？我可不可以把这个电容放在最后面那个颗粒？高速先生就喜欢有人提这种高质量的问题。下面还是看看仿真结果吧。
首先看看将电容放在第一个颗粒处的仿真结果，如下图四所示。
图四、电容在第一个颗粒处的拓扑和波形
[page]可以看出此时波形已经没有放在前端（靠近发送芯片端）时的完美了，甚至出现了振荡的小苗头。接着把电容放在最后一片颗粒处，仿真结果如下图五所示。
图五 电容在最后处的拓扑和波形
此时波形振荡甚至比没有电容的效果还明显，仿真结果表明此电容还是不要放在末端为好，最好的位置还是靠近发送端吧。
