备受青睐的uc3842芯片的电压反馈电路工作原理详解

发布时间:2015-09-15 责任编辑:sherry

【导读】很多新手与高手都对这款芯片青睐有加,虽然它看上去结构简单,但也是存在一定复杂性的。本篇文章就将对uc3842当中的电压反馈电路进行较为详细的讲解与分析,希望各位设计者们能充分理解其中的知识点。

uc3842是目前应用较为广泛的电源控制芯片。很多新手与高手都对这款芯片青睐有加,虽然uc3842看上去结构简单,但也是存在一定复杂性的。最初开始接触电路的朋友们不要因为这款芯片的简易性而忽视了其中的原理哦。

本篇文章就将对uc3842当中的电压反馈电路进行较为详细的讲解与分析,希望各位设计者们能充分理解其中的知识点。

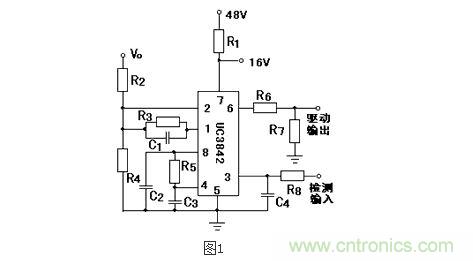

输出电压直接分压作为误差放大器的输入,如图1所示。
输出电压直接分压作为误差放大器的输入
输出电压vo经电阻r2、r4分压后,得到输出电压的电压采样信号,输入pwm控制器的电压反馈输入端②脚(误差放大器的反向输入端)。误差放大器的正向输入端接uc3842内部的2.5v的基准电压。当采样电压小于2.5v时,误差放大器正向和反向输出端之间的电压差经放大器放大后,调节输出电压,使得uc3842的输出信号的占空比变大,输出电压上升,最终使输出电压稳定在设定的电压值。电阻r3、电容c1并联构成电流型反馈。

就像文章一开头提到的,UC3842的最大优点就是简单的电路结构,其中电压的反馈电路也同样存在这一优点,但是其缺点也同样非常明显,输入与输出电压无法隔离,必须进行公地。开关电源是出于高频状态工作的,因此如果采用这种设计,那么势必将对整体的布线造成一定程度的困难,引起大面积的电磁干扰。所以需要设计者们按需进行选择。
