物联网风潮驱动 传感器专利布局动作频频

发布时间:2016-10-19 责任编辑:wenwei

【导读】近年来随着自动化设备及自动化控制系统的蓬勃发展,作为电子装置“感官”元件的感测器应用领域也大幅扩展,传感器领域迎来新一轮腾飞。以下介绍几款可配备于自动化设备与控制系统的感测器,并进一步说明其技术特点、技术发展方向以及应用领域。

感测器(Sensor)可以说是物联网(Internet of Things, IoT)架构下,让智慧自动化设备与智慧联网产品,像是智慧机器人、智慧工厂、智慧电动车、智慧手环、智慧医疗装置、智慧家电、智慧行动电话等,执行即时互动的关键元件。

感测器可以定义为:“能够感知并检测欲量测对象物的物理量或化学量,并将其转换成可以计量的输出讯号之装置”。其中,量测的物理量,包括温度、压力、磁性、光等;而化学量则包括pH值、浓度、纯度、湿度等。

感测器种类多样

以下介绍几款可配备于自动化设备与控制系统的感测器,并进一步说明其技术特点、技术发展方向以及应用领域。

影像感测器

影像感测器(Image Sensor)可从一整幅图像捕获光线的数以千计图元,基本原理是透过光电效应将光线能量转换成电荷,光线越强电荷越多,这些电荷就成为判断光线强弱的依据。

影像感测器应用领域包括工业自动化应用,像是检验、计量、测量、定向、瑕疵检测。未来技术发展方向将朝更低耗电量、更广光线波长撷取范围、更高精密度检测辨识、更快检测辨识速度等迈进。

压力感测器

压力感测器(Pressure Sensor)是检测气体或液体之压力强度,并将压力强度转换成输出讯号;已广泛应用于各种工业自动控制环境,涉及水利水电、铁路交通、智慧建筑、生产自 动控、航空航太等。未来技术将朝更微型MEMS腔体结构设计、更高灵敏度检测能力发展。

位置感测器

位置感测器(Position Sensor)主要应用于机器人控制系统,如线性编码器、旋转编码器、伺服马达等;技术发展是朝更高精确度控制、
加速度感测控制、更微型MEMS腔体结构设计方向前进。

位移感测器

位移感测器(Level Sensor),又称为线性感测器,分为电感式位移感测器、电容式位移感测器、光电式位移感测器、超音波式位移感测器、霍尔式位移感测器;主要应用在自动 化装备生产线对模拟量的智慧控制。技术发展朝更微型MEMS腔体结构设计、非接触检测技术开发、数位式检测技术开发、更高精确度控制等方向演进。

力量感测器

力量感测器(Force Sensor)是用来检测气体、固体、液体等物质间相互作用力的感测器,多应用在力度检测,如机器人手臂抓取物件力度大小的控制。技术发展朝更低耗电量、更快的检测反应时间、更高精确度检测辨识等方向前进。

气体感测器

气体感测器(Gas Sensor)能针对可燃性气体、毒性气体成分进行测定,并将其转换成输出讯号,可用于工业自动化、矿产资源探测、气象观测和遥测、生鲜保存、防盗、节能等领域。技术发展朝更快的监测反应时间、更短的监测距离、更多气体类型连续监测等方向精进。

半导体感测器

半 导体感测器(Semiconductor Sensor)系利用半导体材料各种物理、化学和生物学特性制成的感测器。应用领域涵盖工业自动化、遥测、工业型机器人、家用电器、环境污染监测、医疗保 健、医药工程、生物工程等。技术发展朝更微型MEMS腔体结构设计、更高灵敏度检测能力、降低制造成本等方向迈进。

光纤感测器

光纤感测器(Fiber Optic Sensor)可将来自光源的光经过光纤送入调制器(Modulator),使待测参数与进入调制区的光相互作用后,导致光的光学性质发生变化,称为被调 制的讯号光,再经过光纤送入光探测器,经解调后,获得被测参数。主要用于工业自动化领域,像是磁力、声波、压力、温度、加速度、陀螺仪、位移、液体、转 矩、声光、电流及应变力等物理量之检测。技术发展朝更短监测距离、提高量测光能量强度的准确性等方向精进。

因应全球趋势与市场变化,厂商积极提出研发计画进行创新技术开发,重要的技术成果必须加以保护,避免因竞争对手抄袭或模仿而丧失竞争优势。对此,科技界主要 是透过专利申请程序进行技术成果保护,其他厂商藉由系统化专利探勘与分析,可以了解特定领域专利技术趋势以及特定厂商专利布局动向,同时,也得以避免或是 提早因应未来可能招致的专利侵权威胁。

本文以美国专利暨商标局(USPTO)公告的核准专利做为专利检索资料来源,并透过“资策会专利地图探勘分析平台”,进行专利检索、专利分析以及专利资料下载与整理。

针对感测器进行专利分析,藉此掌握感测器国际研发投入情形,进一步了解专利技术动向以及对产业可能造成之影响。

专利检索以感测器关键厂商为基础,并佐以关键字及关键栏位等项目进行检索。其中,关键厂商包括:Robert Bosch、Denson、Honeywell、Infineon Technologies、STMicrolectronics、Analog Devices、Freescale Semiconductor等;关键字为Sensor等;分类项为73*(UPC);关键栏位则以请求项为主。

针对专利检索结果进行研判与调整,最后,筛选出22,612件感测器美国核准专利进行分析。

首先,透过资料探勘(Data Mining)功能并针对22,612件感测器专利进行国家别(Country)、行业别(Sector)以及领域别(Field)分析。其次,针对 22,612件感测器专利进行技术分类项目比对分析,藉此掌握感测器专利涉及的重要技术分类项目分布情形。

医疗/半导体领域专利受重视

根据世界智慧财产组织(WIPO)发布的对照表,每一国际专利分类项(IPC)皆可对应到某行业别及领域别,据此进行资料探勘分析。透过资料探勘功能,并针对22,612件感测器专利进行比对分析,进一步掌握感测器专利所属行业别、领域别分布情形。

首先,根据国际专利分类码(IPC)所属行业别(Sector)进行资料探勘比对分析,22,612件感测器专利所属行业别分布,主要集中在 Instruments(40.9%),其次则依序为Electrical Engineering(31.1%)、Mechanical engineering(22.4%)、Chemistry(3.6%)、Other Fields(2.1%)。

其次,根据国际专利分类码所属领域别(Field)进行资料探勘比对分析,22,612件感测器专利所属领域别比重前十名者依序为:

  1.  Measurement(27.2%)
  2.  Computer technology(10.9%)
  3.  Transport(10.0%)
  4.  Electrical machinery, apparatus, energy(9.1%)
  5. Control(7.6%)
  6.  Engines, pumps, turbines(6.2%)
  7.  Semiconductors(4.6%)
  8.  Medical technology(4.3%)
  9.  Audio-visual technology(3.1%)
  10. Mechanical elements(2.1%)。

整体而言,感测器专利所属领域别分布,主要集中在量测、机械、运算科技、运输、电气能源装置、控制、引擎、半导体、医疗科技、视听科技等。

近年来感测器专利则在医疗科技、半导体等领域别布局相对积极,值得科技界密切关注后续发展趋势。

专利技术分类项目分析

根据美国专利暨商标局发布的美国专利分类项(UPC)对照表,每一UPC皆可对应到某技术分类项目,据此进行资料探勘分析。

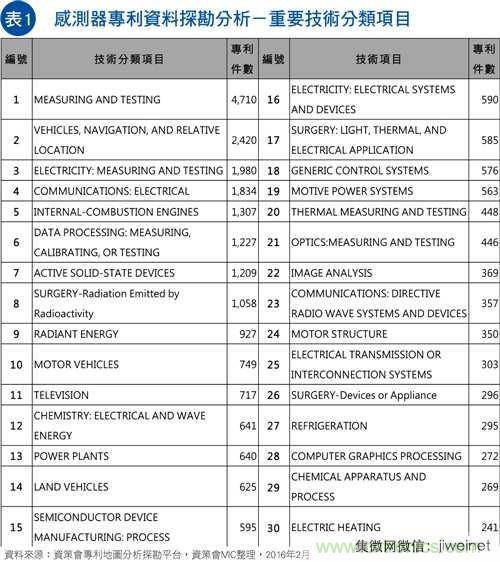

透过资料探勘比对分析,共计筛选出30项感测器重要专利涉及的重要技术分类项目(表1)。

物联网风潮驱动 传感器专利布局动作频频

整体而言,感测器专利所属技术分类项目,主要分布在测量与检查、运输工具/导航/相对位置(含括陀螺仪感测器技术)、电气特性-测量与检查、通讯-电气讯号 处理、内燃机、数据处理-校正、半导体装置(含括半导体感测器技术)、手术-放射性照射、辐射能、半导体装置制造-制程(含括半导体感测器技术)、控制系 统、光学-测量与检查(含括光纤感测器技术)、影像分析(含括影像感测器技术)等。

近年来感测器专利则在半导体装置、半导体装置制造-制程、手术-放射性照射等技术分类项目布局相对积极,值得科技界密切关注后续发展。

透过资料探勘筛选出的30项感测器专利涉及的重要技术分类,进一步根据其属性分类为:检测、资料处理、网路传输、电力处理、应用、其他等类别。

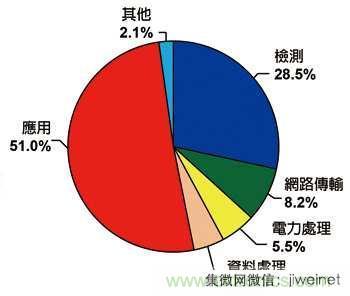

整体而言,专利布局主要集中在应用(51.0%)、检测(28.5%)、网路传输(8.2%)等类别,合计比重高达87.7%。其中,应用以运输工具/导航/相对位置为主,检测以测量与检查为主,网路传输以通讯-电气讯号处理为主(图1)。

物联网风潮驱动 传感器专利布局动作频频
图1 感测器专利资料探勘分析-重要技术分类项目 图片来源:资策会MIC,2016年2月

测量/检查为核心技术 半导体相关技术布局渐增

透过资料探勘比对分析,筛选出30项感测器专利涉及的重要技术分类项目,发现主要分布在测量与检查(17.7%)、运输工具/导航/相对位置(9.1%)、 电气特性-测量与检查(7.4%)、通讯-电气讯号处理(6.9%)、内燃机(4.9%)、数据处理-校正(4.6%)、半导体装置(4.5%)、手术- 放射性照射(4.0%)、辐射能(3.5%)、半导体装置制造-制程(2.8%)、控制系统(2.2%)、光学-测量与检查(1.7%)、影像分析 (1.4%)等。

近年来感测器专利则在半导体装置(含括半导体感测器技术)、半导体装置制造-制程(含括半导体感测器技术)、手术-放射性照射等技术分类项目布局相对积极,值得科技界密切关注后续发展。

建议有意跨入感测器产业的半导体厂商或是新进厂商,应可锁定半导体感测器相关技术做为新事业规划之优先选项,像是MEMS Sensor、Infrared Sensor、CMOS Sensor等。
