剖析影响电涡流传感器测量的因素?

发布时间:2017-02-06 责任编辑:sherry

【导读】电涡流传感器在测量过程中测量准确性会受到一定的影响,那么影响电涡流传感器测量的因素有哪些呢?下面小编就来具体介绍一下吧。

电涡流传感器是一种非接触的线性化计量工具,能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。电涡流传感器在测量过程中测量准确性会受到一定的影响,那么影响电涡流传感器测量的因素有哪些呢?下面小编就来具体介绍一下吧。

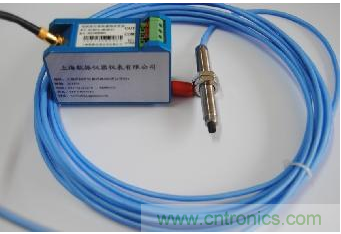

电涡流传感器
  被测体材料对传感器的影响

  传感器特性与被测体的电导率б、磁导率ξ有关,当被测体为导磁材料(如普通钢、结构钢等)时,由于涡流效应和磁效应同时存在,磁效应反作用于涡流效应,使得涡流效应减弱,即传感器的灵敏度降低。而当被测体为弱导磁材料(如铜,铝,合金钢等)时,由于磁效应弱,相对来说涡流效应要强,因此传感器感应灵敏度要高。

  被测体表面平整度对传感器的影响

  不规则的被测体表面,会给实际的测量带来附加误差,因此对被测体表面应该平整光滑,不应存在凸起、洞眼、刻痕、凹槽等缺陷。一般要求,对于振动测量的被测表面粗糙度要求在0.4um~0.8um之间;对于位移测量被测表面粗糙度要求在0.4um~1.6um之间。

  被测体表面磁效应对传感器的影响

  电涡流效应主要集中在被测体表面,如果由于加工过程中形成残磁效应,以及淬火不均匀、硬度不均匀、金相组织不均匀、结晶结构不均匀等都会影响传感器特性。在进行振动测量时,如果被测体表面残磁效应过大,会出现测量波形发生畸变。

  被测体表面镀层对传感器的影响

  被测体表面的镀层对传感器的影响相当于改变了被测体材料,视其镀层的材质、厚薄,传感器的灵敏度会略有变化。

  被测体表面尺寸对传感器的影响

  由于探头线圈产生的磁场范围是一定的,而被测体表面形成的涡流场也是一定的。这样就对被测体表面大小有一定要求。通常,当被测体表面为平面时,以正对探头中心线的点为中心,被测面直径应大于探头头部直径的1.5倍以上;当被测体为圆轴且探头中心线与轴心线正交时,一般要求被测轴直径为探头头部直径的3倍以上,否则传感器的灵敏度会下降,被测体表面越小,灵敏度下降越多。实验测试,当被测体表面大小与探头头部直径相同,其灵敏度会下降到72%左右。被测体的厚度也会影响测量结果。被测体中电涡流场作用的深度由频率、材料导电率、导磁率决定。因此如果被测体太薄,将会造成电涡流作用不够,使传感器灵敏度下降,一般要求厚度大于0.1mm以上的钢等导磁材料及厚度大于0.05mm以上的铜、铝等弱导磁材料,则灵敏度不会受其厚度的影响。
