详细解析压力传感器分类及应用

2018-02-06 来源:传感器技术 [责任编辑:lina]
分享到:
0分
【导读】人类社会环境中,压力无处不在啊,所以压力传感器自然成为了工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

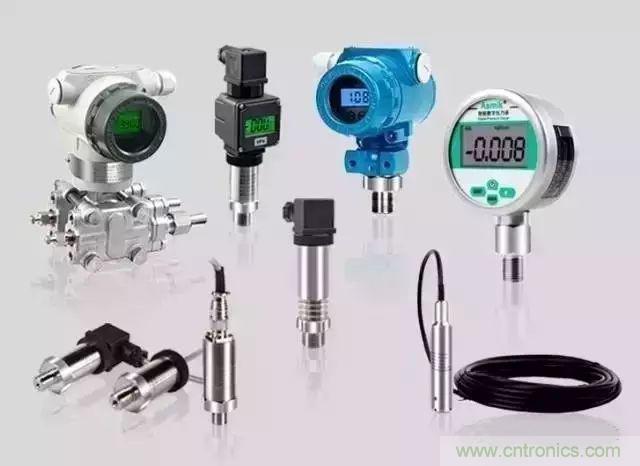

压力传感器


压力传感器是将压力转换为电信号输出的传感器。

在讲述压力传感器的同时,我们必须导出压力变送器的概念。

通常传感器由两部分组成,即分别是敏感元件和转换元件。其中敏感元件是指传感器中能够直接感受或响应被测量的部分;转换元件是指传感器中将敏感元件感受或响应的被测量的应变转换成适于传输或测量的电信号部分。

由于传感器的输出信号一般很微弱,需要将其调制与放大。随着集成技术的发展,人们又将这部分电路及电源等电路也一起装在传感器内部。这样,传感器就可以输出便于处理,传输的可用信号了。而在以前技术相对落后时,所谓的传感器是指上文中的敏感元件,而变送器就是上文中的转换元件。


压力传感器一般是指将变化的压力信号转换成对应变化的电阻信号或电容信号的敏感元件,如:压阻元件,压容元件等。而压力变送器一般是指,压敏元件与调理电路共同组成的测量压力的整套电路单元,一般能直接输出与压力成线性关系的标准电压信号或电流信号,供仪表、PLC、采集卡等设备直接采集。

压力传感器的分类

压力传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器等。

目前应用较为广泛的压力传感器有:扩散硅压阻式压力传感器、陶瓷压阻压力传感器、溅射薄膜压力传感器、电容压力传感器、耐高温特性的蓝宝石压力传感器。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

各种压力传感器的原理 压阻式压力传感器

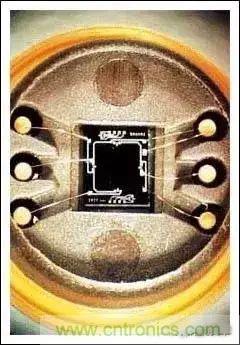

这种传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内,引出电极引线。 提到压阻式传感器,首先得讲到它的原理——压阻效应。

压阻效应是用来描述材料在受到机械式应力下所产生的电阻变化。不同于压电效应,压阻效应只产生阻抗变化,并不会产生电荷。

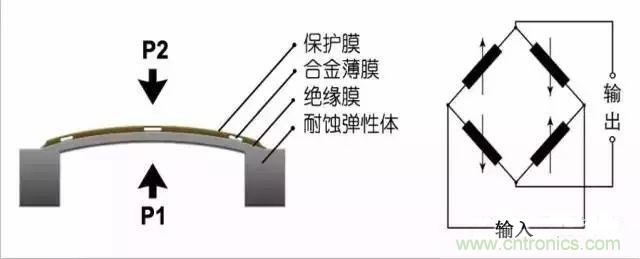

原理图如上,当压力变化时,电阻R1,R2,R3,R4发生变化,从而引发加载在电阻中间的电压发生变化,这种变化反映出压力值。


压阻式传感器又称为扩散硅压阻式压力传感器,被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。

陶瓷压力传感器

抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等,可以和应变式传感器相兼容。通过激光标定,传感器具有很高的温度稳定性和时间稳定性,传感器自带温度补偿0 ~70℃,并可以和绝大多数介质直接接触。

陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40 ~135 ℃,而且具有测量的高精度、高稳定性。电气绝缘程度2kV,输出信号强,长期稳定性好。

压电式压力传感器

压电式压力传感器原理基于压电效应。压电效应是某些电介质在沿一定方向上受到外力的作用而变形时,其内部会产生极化现象,同时在它的两个相对表面上出现正负相反的电荷。当外力去掉后,它又会恢复到不带电的状态,这种现象称为正压电效应。当作用力的方向改变时,电荷的极性也随之改变。相反,当在电介质的极化方向上施加电场,这些电介质也会发生变形,电场去掉后,电介质的变形随之消失,这种现象称为逆压电效应。

压电式压力传感器的种类和型号繁多,按弹性敏感元件和受力机构的形式可分为膜片式和活塞式两类。膜片式主要由本体、膜片和压电元件组成。压电元件支撑于本体上,由膜片将被测压力传递给压电元件,再由压电元件输出与被测压力成一定关系的电信号。这种传感器的特点是体积小、动态特性好、耐高温等。现代测量技术对传感器的性能出越来越高的要求。

例如用压力传感器测量绘制内燃机示功图,在测量中不允许用水冷却,并要求传感器能耐高温和体积小。压电材料最适合于研制这种压力传感器。石英是一种非常好的压电材料,压电效应就是在它上面发现。比较有效的办法是选择适合高温条件的石英晶体切割方法,例如XYδ(+20°~+30°)割型的石英晶体可耐350℃的高温。而LiNbO3单晶的居里点高达1210℃,是制造高温传感器的理想压电材料。


电阻应变式压力传感器

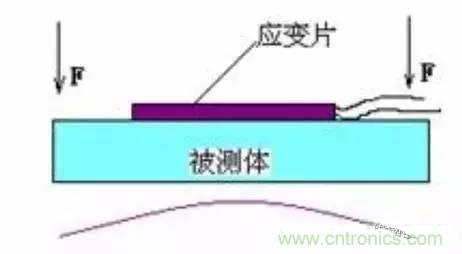

将电阻应变片粘贴在弹性元件特定表面上,当力、扭矩、速度、加速度及流量等物理量作用于弹性元件时,会导致元件应力和应变的变化,进而引起电阻应变片电阻的变化。电阻的变化经电路处理后的以电信号的方式输出,这就是电阻应变片传感器的工作原理。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是 A/D 转换和 CPU )显示或执行机构。


半导体应变片是利用半导体单晶硅的压阻效应制成的一种敏感元件。半导体应变片需要粘贴在试件上测量试件应变或粘贴在弹性敏感元件上间接地感受被测外力。利用不同构形的弹性敏感元件可测量各种物体的应力、应变、压力、扭矩、加速度等机械量。半导体应变片与电阻应变片相比,具有灵敏系数高(约高 50~100倍)、机械滞后小、体积小、耗电少等优点。

电感式压力传感器

电感式压力传感器是用电感线圈电感量变化来测量压力的仪表。

常见的有气隙式和差动变压器式两种结构形式。气隙式的工作原理是被测压力作用在膜片上使之产生位移,引起差动电感线圈的磁路磁阻发生变化,这时膜片距磁心的气隙一边增加,另一边减少,电感量则一边减少.另一边增加,由此构成电感差动变化,通过电感组成的电桥输出一个与被测压力相对应的交流电压。具有体积小、结构简单等优点,适宜在有振动或冲击的环境中使用。

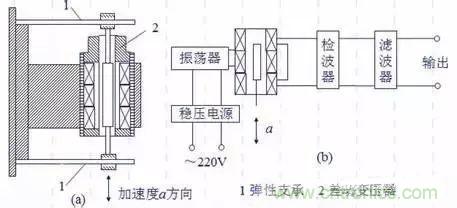

差动变压器式的工作原理是被侧压力作用在弹簧管_L,使之产生与压力成正比的位移,同时带动连接在弹簧管末端的铁心移动,使差动变压器的两个对称的和反向串接的次级绕组失去平衡,输出一个与被测压力成正比的电压.也可以输出标准电流信号与电动单元组合仪表联用构成自动控制系统。


电容式压力传感器

电容式压力传感器是利用电容敏感元件将被测压力转换成与之成一定关系的电量输出的压力传感器。特点是,低的输入力和侏儒能量,高动态响应,小的自然效应,环境适应性好。

它一般采用圆形金属薄膜或镀金属薄膜作为电容器的一个电极,当薄膜感受压力而变形时,薄膜与固定电极之间形成的电容量发生变化,通过测量电路即可输出与电压成一定关系的电信号。电容式压力传感器属于极距变化型电容式传感器,可分为单电容式压力传感器和差动电容式压力传感器。

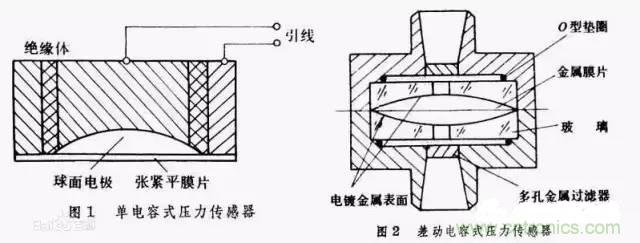

单电容式压力传感器

它由圆形薄膜与固定电极构成。薄膜在压力的作用下变形,从而改变电容器的容量,其灵敏度大致与薄膜的面积和压力成正比而与薄膜的张力和薄膜到固定电极的距离成反比。另一种型式的固定电极取凹形球面状,膜片为周边固定的张紧平面,膜片可用塑料镀金属层的方法制成。这种型式适于测量低压,并有较高过载能力。还可以采用带活塞动极膜片制成测量高压的单电容式压力传感器。这种型式可减小膜片的直接受压面积,以便采用较薄的膜片提高灵敏度。它还与各种补偿和保护部以及放大电路整体封装在一起,以便提高抗干扰能力。这种传感器适于测量动态高压和对飞行器进行遥测。单电容式压力传感器还有传声器式(即话筒式)和听诊器式等型式。

差动电容式压力传感器

它的受压膜片电极位于两个固定电极之间,构成两个电容器。在压力的作用下一个电容器的容量增大而另一个则相应减小,测量结果由差动式电路输出。它的固定电极是在凹曲的玻璃表面上镀金属层而制成。过载时膜片受到凹面的保护而不致破裂。差动电容式压力传感器比单电容式的灵敏度高、线性度好,但加工较困难(特别是难以保证对称性),而且不能实现对被测气体或液体的隔离,因此不宜于工作在有腐蚀性或杂质的流体中。

谐振式压力传感器

利用谐振元件把被测压力转换成频率信号的压力传感器。它是谐振式传感器的重要应用方面,主要有振弦式压力传感器、振筒式压力传感器、振膜式压力传感器和石英晶体谐振式压力传感器。

当被测参量发生变化时,振动元件的固有振动频率随之改变,通过相应的测量电路,就可得到与被测参量成一定关系的电信号。其优点是体积小、重量轻、结构紧凑、分辨率高、精度高以及便于数据传输、处理和存储等。

薄膜压力传感器

溅射薄膜压力传感器也是利用电阻应变效应工作的,与传统应变式压力传感器属于同一原理。两者的主要差别制作工艺上。溅射薄膜压力传感器延用了测量压力的金属弹性膜片原理,应用离子束溅射和刻蚀工艺,将应变电桥直接制作在金属测压膜上,由于没有活动部件,抗震动和抗冲击能力很强,可用于恶劣的环境。



采用硅-蓝宝石作为半导体敏感元件,具有无与伦比的计量特性。

表压压力传感器和变送器由双膜片构成:钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石薄片,被焊接在钛合金测量膜片上。被测压力传送到接收膜片上(接收膜片与测量膜片之间用拉杆坚固的连接在一起)。在压力的作用下,钛合金接收膜片产生形变,该形变被硅-蓝宝石敏感元件感知后,其电桥输出会发生变化,变化的幅度与被测压力成正比。

传感器的电路能够保证应变电桥电路的供电,并将应变电桥的失衡信号转换为统一的电信号输出(0-5,4-20mA或0-5V)。在绝压压力传感器和变送器中,蓝宝石薄片,与陶瓷基极玻璃焊料连接在一起,起到了弹性元件的作用,将被测压力转换为应变片形变,从而达到压力测量的目的。

蓝宝石系由单晶体绝缘体元素组成,不会发生滞后、疲劳和蠕变现象;蓝宝石比硅要坚固,硬度更高,不怕形变;蓝宝石有着非常好的弹性和绝缘特性( 1000 OC 以内),因此,利用硅 - 蓝宝石制造的半导体敏感元件,对温度变化不敏感,即使在高温条件下,也有着很好的工作特性;蓝宝石的抗辐射特性极强;另外,硅 - 蓝宝石半导体敏感元件,无 p-n 漂移,因此,从根本上简化了制造工艺,提高了重复性,确保了高成品率。

用硅 - 蓝宝石半导体敏感元件制造的压力传感器和变送器,可在最恶劣的工作条件下正常工作,并且可靠性高、精度好、温度误差极小、性价比高。

压力传感器在工业应用中最为广泛,它同时还面临着选型优化、安装检测、故障排除、零点漂移等使用的问题,我们将为大家一一道来。
