发动机传感器线束概述

发布时间:2019-01-12 责任编辑:xueqi

【导读】发动机传感器线束包括:6个传感器线束及与整车相关的V4线束。柴油机自带的6个传感器都是非常重要的传感器,主机厂在安装时应特别注意防护。

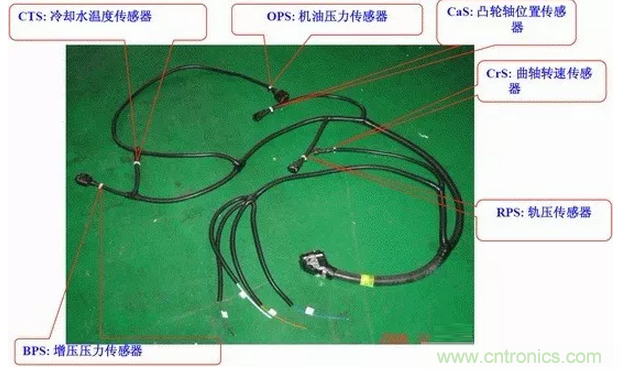

6个传感器分别为:轨压传感器(2.12、2.13、2.14)、水温传感器(2.15、2.16),机油压力传感器(2.24、2.27、2.28、2.32),进气压力温度传感器(2.25、2.33、2.34.2.36),曲轴转速传感器(2.19、2.23),凸轮轴转速传感器(2.09、2.10)。V4包括排气制动开关2.29、排气制动电磁阀2.06、空调压缩机继电器2.11以及ECU电源输出2.03。

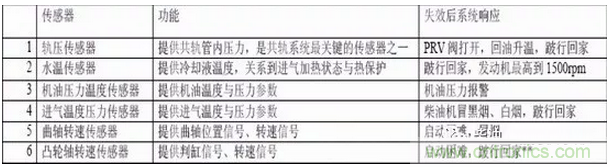

柴油机自带的6个传感器都是非常重要的传感器,主机厂在安装时应特别注意防护。


喷油器线束(cylinder connecter)


喷油器线束包括发动机6个缸的喷油器(injector)以及控制高压油泵的油量计量单元ZME(metering unit)。

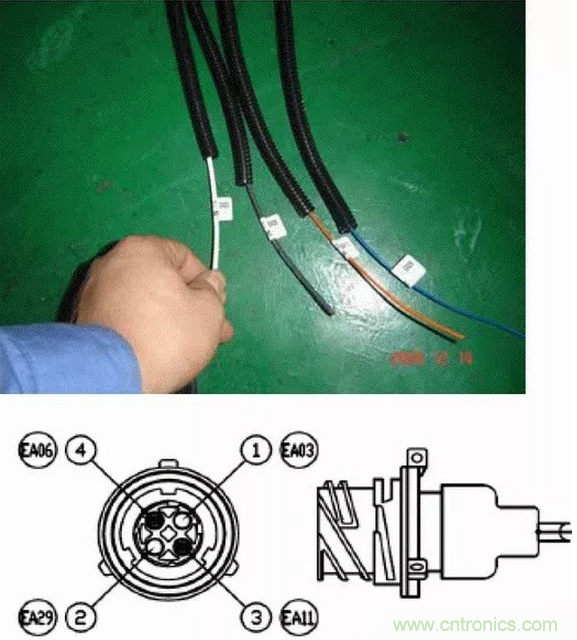

预留四根接线:


白色(2.03):ECU的电源输出(24v);灰色(2.06):接排气制动电磁阀;橙色(2.11):
接空调压缩机继电器;蓝色(2.29):接排气制动开关,控制蝶阀的打开。现在已经做成标准接头。

整车功能线束
