【导读】电力继电器作为自动控制系统中的关键元件，以其独特的“以小控大”特性，在电力系统、工业自动化、新能源等领域发挥着不可替代的作用。本文将深入解析电力继电器的技术原理、特性优势及应用选型，并对比国内外主流品牌的技术特点，为工程师提供全面的技术参考。
电力继电器作为自动控制系统中的关键元件，以其独特的“以小控大”特性，在电力系统、工业自动化、新能源等领域发挥着不可替代的作用。本文将深入解析电力继电器的技术原理、特性优势及应用选型，并对比国内外主流品牌的技术特点，为工程师提供全面的技术参考。
1 电力继电器概述：定义与分类
继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。它实质上是一种用较小电流控制较大电流的“自动开关”，故在电路中起着自动调节、安全保护、转换电路等作用。
根据工作原理、尺寸、负载能力和应用领域的不同，继电器可分为多种类型：
●按作用原理分：电磁继电器、固态继电器、时间继电器、温度继电器、风速继电器、加速度继电器等。
●按外形尺寸分：微型继电器（最长边尺寸≤10mm）、超小型继电器（10-25mm）、小型继电器（25-50mm）。
●按触点负载分：微功率继电器（<0.2A）、弱功率继电器（0.2～2A）、中功率继电器（2～10A）、大功率继电器（10A以上）。
●按防护特征分：密封继电器、塑封继电器、防尘罩继电器、敞开继电器。
在电力系统中，配电继电器可根据产品种类分为电感式、电子式、电磁式和电气式等；按应用领域则可分为自动化领域、电力系统、家电等类别。
2 工作原理与基本特性
2.1 电磁继电器工作原理
电磁继电器是应用最广泛的一种继电器类型，一般由铁芯、线圈、衔铁、触点簧片等组成。
其工作原理是：当在线圈两端加上一定的电压时，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样通过吸合、释放，达到了在电路中的导通、切断的目的。
2.2 继电特性
继电器的核心特征是其继电特性，也称输入-输出特性。当继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx，继电器的输出信号立刻从y=0跳跃到y=ym，即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf，继电器开始释放，常开触点断开。释放值xf与动作值xx的比值叫做反馈系数（Kf=xf/xx），而触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做控制系数（Kc=PC/P0）。
3 电力继电器的核心优势
电力继电器之所以能在现代工业中广泛应用，源于其多方面的技术优势：
●强大的电气隔离能力：继电器将控制电路与负载电路隔离开，避免相互干扰，提高了系统安全性。
●控制范围扩大：多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
●信号放大功能：灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
●快速响应与高可靠性：电流继电器具有快速的响应速度和高的可靠性。当电流达到预设值时，继电器能够迅速动作，切断故障电路，确保系统的安全稳定运行。
●长使用寿命与易维护：由于电流继电器采用高品质的材料和制造工艺，因此具有较长的使用寿命。在正常使用条件下，继电器的寿命可达数十年之久。同时，其结构简单，易于维护和检修。
4 应用领域全景
电力继电器的应用领域广泛，几乎覆盖所有电气控制场景：
4.1 电力系统保护
电流继电器广泛用于电动机、变压器和输电线路的过载和短路保护中。当电流超过预设值时，继电器会迅速动作，切断故障电路，防止设备损坏和火灾等安全事故的发生。
4.2 工业自动化控制
在工业自动化控制系统中，电流继电器常用于实现电机的启动、停止、反转等控制功能。同时，它还可以与其他控制元件配合，实现复杂的控制逻辑和自动化流程。
4.3 新能源领域
在太阳能发电、风力发电等新能源领域，电流继电器常用于逆变器、电池管理系统等电路中，实现对电流的控制和保护。例如，高容量光伏逆变器中的继电器需要确保达到3.6mm以上的接点间隔，以满足安全标准。
4.4 智能建筑与家电
在建筑物内的照明控制系统、电梯控制系统以及家用电器中，继电器也扮演着重要角色。例如，中间继电器在楼宇自动化系统中起着信号转换和扩大的作用。
5 选型与适配指南
为特定应用选择合适的继电器是确保系统可靠运行的关键。继电器的选需考虑多方面因素：
5.1 根据应用场景确定线圈电压范围
●低压环境（DC5V - DC24V）：适用于工业PLC控制系统中的输入/输出模块接口、小型家用电器的内部电路控制、汽车电子控制系统等。
●中压环境（AC24V - AC230V）：适用于工厂车间内的大型机械设备、建筑物内的照明控制系统、电梯控制系统等。
●高压环境（AC230V以上）：适用于发电厂、变电站等电力传输与分配系统中的开关设备控制、大型工业炉窑的加热控制系统等。
5.2 控制电源类型选择
●直流继电器：线圈在通电后产生恒定磁场，工作过程相对平稳，没有交流继电器存在的磁滞损耗等问题，触点寿命相对较长。
●交流继电器：线圈产生的磁场是交变的，这会导致一定的磁滞损耗和涡流损耗，但通过特殊的结构设计（如采用硅钢片叠制铁芯）可以减小这些损耗，具有较好的抗干扰能力。
5.3 负载特性与环境条件
对于高灵敏继电器，当它使用在具有长控制线的场所时，长控制线的线路电阻影响不是很大，而线路的分布电容则有可能让它自动吸合，或者吸合后不释放。解决方案是让中间继电器的吸合电流等于线路分布电容漏电流的1.2～2.0倍。
在高温环境下，线圈电阻增大，可能会导致继电器无法正常吸合；低温环境下，线圈电阻减小，可能使继电器提前动作。因此，在特殊温度条件下工作的继电器，要特别关注其线圈电压与温度系数的关系。
6 国内外主流品牌对比分析
全球功率继电器市场呈现“高端技术主导、本土品牌崛起”的双轨竞争格局。以下是国内外主要继电器品牌的技术特点与市场定位对比：

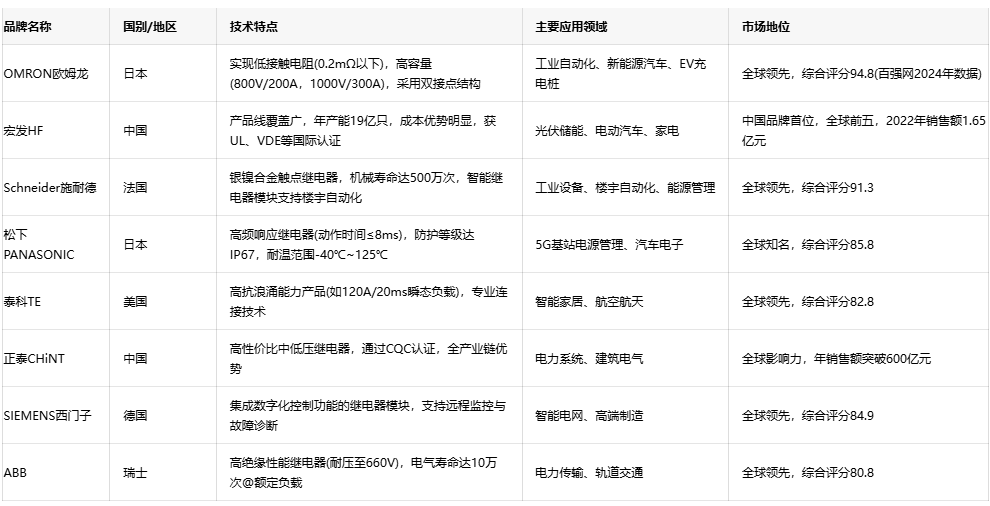

表：国内外主要继电器品牌对比
从市场占有率来看，全球功率继电器市场中头部企业以技术积累、产品线覆盖度、品牌影响力为核心竞争力。欧姆龙、施耐德、西门子等欧美日企业长期占据高端市场，而中国厂商如宏发、正泰等凭借规模化生产和成本优势加速崛起，逐渐打破外资垄断格局。
7 技术发展趋势
继电器技术持续演进，未来主要发展趋势包括：
●智能化：集成传感器与通信模块，支持数据实时传输，如宏发HF新能源继电器；西门子也推出集成数字化控制功能的继电器模块，支持远程监控与故障诊断。
●高可靠性与长寿命：银合金触点、全密封结构设计成为高端标配，机械寿命向1000万次突破。
●高容量与低功耗：如欧姆龙G9KA型高容量功率继电器实现在行业内达到低接触电阻0.2mΩ以下，有效抑制了作为小型化、高容量化重大课题的发热。
●环境适应性：车载设备优先抗振设计（如松下全密封型），高温场景需耐温≥125℃产品。
结语
电力继电器作为基础而又关键的电气控制元件，其技术演进始终围绕着可靠性、智能化与专业化三大核心方向。随着新能源、智能制造等新兴领域的快速发展，对继电器提出了更高要求，同时也为技术创新提供了广阔空间。未来，随着国产替代加速与技术融合深化，国内外继电器品牌的竞争将更趋激烈，最终推动整个行业向更高效、更可靠、更智能的方向发展。
