【导读】随着工业自动化、工厂数字化转型不断推进，条码和二维码识别已经成为生产追溯、仓储管理、设备运维、零售收银等场景最基础的数据采集手段。但目前市面上的扫码方案，大多依赖进口模拟芯片与接口器件，不仅 BOM 成本高、供应链存在风险，还普遍存在信号精度不足、电源稳定性差、接口适配单一的问题，放到工业现场就容易出现触发误判、补光不均、成像模糊、通信中断等故障。尤其是中小设备厂商，在信号链调试、电源优化、接口适配这些环节，往往研发周期长、验证成本高，很难快速跟上市场需求。

针对以上痛点，芯佰微推出基于全系列国产模拟与接口芯片的工业级条码/二维码扫描器完整解决方案，覆盖手持扫码枪、固定式读码器等全形态产品，实现高精度、高可靠、低功耗、全接口兼容，同时完成核心器件国产化替代，助力客户快速量产、降本增效。

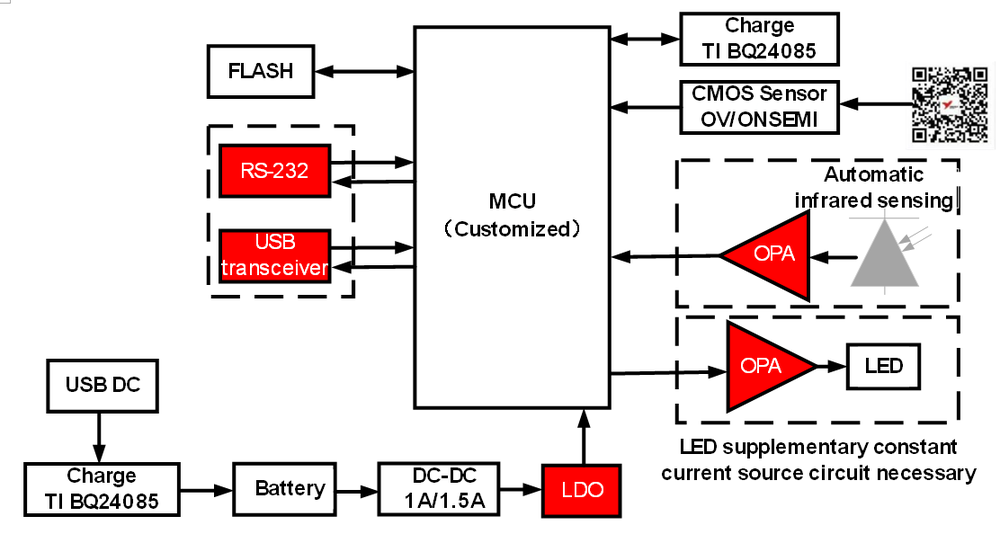

二、方案整体架构

本方案专为工业级便携式/固定式扫码设备量身打造，采用全链路模块化设计，涵盖四大核心功能模块：

1. 电源管理模块：USB充电+锂电池供电+DC-DC+LDO分级稳压，提供纯净稳定电源；

2. 信号采集模块：红外感应触发+CMOS图像采集+高精度运放信号放大；

3. 主控处理模块：MCU解码控制+运放LED恒流补光，保证扫码精度与速度；

4. 通信输出模块：USB高速传输+RS-232工业接口，全场景设备兼容。

三、核心器件选型

方案核心器件均采用芯佰微自研工业级芯片，覆盖运算放大器、稳压器、RS-232收发器、USB主控芯片等关键品类，可精准匹配条码扫描设备的工业级应用需求，实现信号、电源、通信三大链路的全面国产化覆盖。

1.运算放大器（信号链核心，决定扫码精度）：负责红外微弱信号放大、LED恒流驱动、图像信号调理

在信号采集与调理环节，方案提供梯度化运算放大器选型方案，可满足高端、中端、经济型等不同产品定位需求。

1) CBM8552高精度零漂运放

方案作用：红外感应高精度放大、LED恒流精准控制

核心参数：失调电压1μV、温漂0.005μV/℃、增益带宽5MHz、轨到轨输入/输出、工作温度-40~125℃、低噪声0.75μVp-p

方案价值：零漂设计保证全温区触发精准、补光稳定，工业极端环境无信号漂移

2) CBM8539低功耗零漂运放

方案作用：电池供电设备信号放大、低功耗补光驱动

核心参数：失调电压1μV、静态电流360μA、工作温度-40~125℃、轨到轨输入/输出

方案价值：超低功耗延长手持设备续航，自动调零技术免长期校准

3) CBMLM358通用经济型运放

方案作用：基础信号调理、LED补光驱动

核心参数：单电源3～24V、静态电流250μA、兼容标准LM358引脚

方案价值：极致性价比，直接替代进口型号，无需改板快速落地

2. CBM1117工业级LDO稳压器（供电核心，系统稳定基石）

方案作用：为MCU、CMOS传感器、运放提供低纹波、高稳定供电

核心参数：输出电流0.8A、负载调整率0.4%、工作温度-40~125℃、输入电压15V、内置限流+过热保护

方案价值：纯净电源抑制开关噪声，避免成像噪特点：宽温+双保护设计，工业环境下长期稳定不掉电

3. CBM3232 RS-232收发器（工业接口必备）

方案作用：实现TTL与RS-232电平转换，对接工业PLC、工控机、老式终端

核心参数：ESD防护±15kV空气放电/±8kV接触放电、低至 2.5mA 的超低供电电流、传输速率120Kbps、工作温度-40~85℃

方案价值：内置电荷泵，提供±15kV （空气放电）和±8kV （接触放电） ESD保护，免外围保护电路；低功耗适配手持设备

4. CBM9002A USB主控芯片

方案作用：USB高效数据传输——USB通信接口芯片

核心参数：增强8051内核、USB2.0高速480Mbps、传输速率最高50MB/s、工作温度-40~105℃

方案价值：高速解码+秒级传输，适配流水线高速扫码；工业级宽温保证连接稳定不丢码

四、典型应用场景

1. 工业生产追溯：生产线固定式读码器、产品条码采集、MES系统数据录入；

2. 仓储物流管理：手持扫码枪、AGV车载读码器、仓库出入库扫码；

3. 商超零售收银：POS机扫码终端、自助收银设备；

4. 设备身份识别：工业设备、仪器仪表条码读取、运维追溯。
