这款固态继电器,具有过零开关功能?

发布时间:2015-04-30 责任编辑:echolady

【导读】本文主要解析利用双向晶闸管切换大电流交流负载固态继电器。大多固态继电虽然电路简单,但是本文介绍的却是具有过零开关功能的极简电路。

晶体管Q2作为钳位器,在交流线路电压大约高于15V时禁止晶闸管(SCR)门极驱动电压输出。在线路电压低于该值时,由光耦控制SCR的门极。正向电流流入光耦LED,使电流能从整流后的交流线路流向SCR门极,将其导通。一旦SCR导通,就会有足够的电流流经桥式整流器,使双向SCR导通。

这款固态继电器,具有过零开关功能?

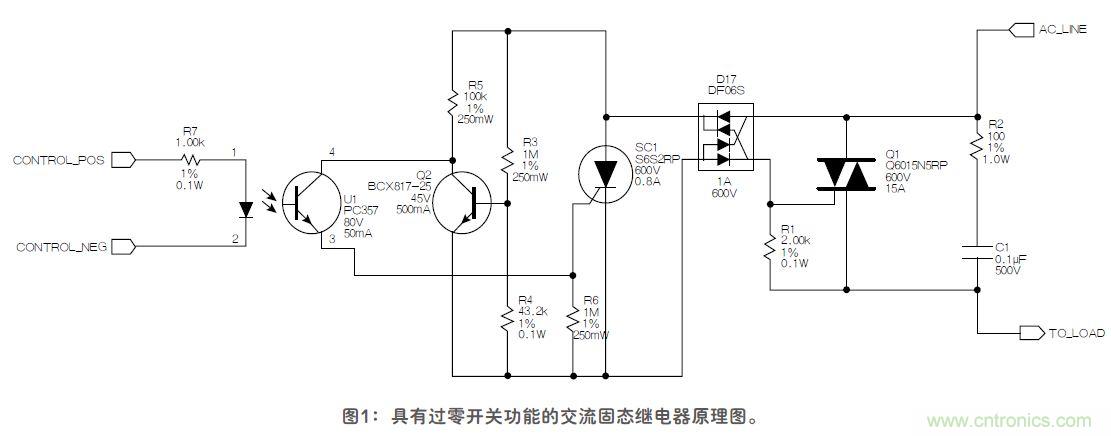

图1:具有过零开关功能的交流固态继电器原理图。

当光耦关断时,上述电路具有类似的行为:SCR将继续导通半个周期的时间,但随着光耦的关断,一旦交流电压从下半个周期开始增加,SCR将不再导通。

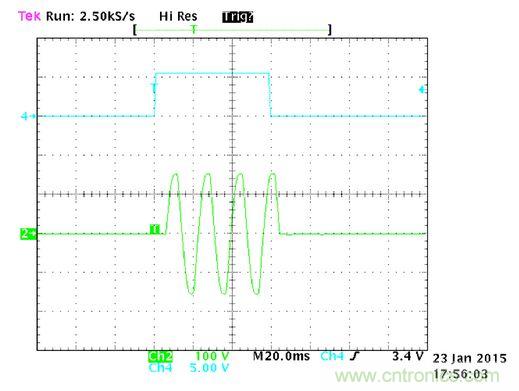

图2是示波器上的一个截图,它显示了光耦的LED侧控制电压以及经过开关后的交流输出。

这款固态继电器,具有过零开关功能?
图2:交流电压只在过零点附近导通或关断。
