工程师经验:去加重学习笔记分享

发布时间:2015-05-07 来源:王萍 一博科技 责任编辑:sherry

【导读】在长距离高速串行信号传输时,由于传输线对高频分量损耗更多,接收端眼图闭合。为了得到符合要求的眼图均衡技术被广泛应用。其基本原理就是增加高频分量以弥补传输线的高频损耗。我们在驱动端最常见的就是预加重(pre-emphasis)和去加重(de-emphasis)。

下面是去加重的功能演示。

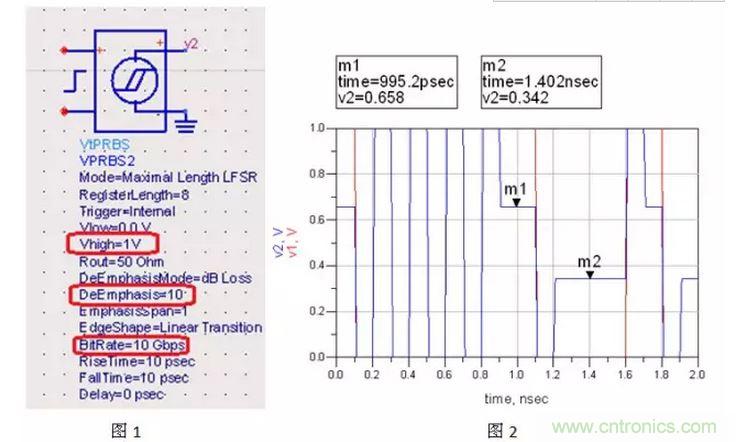

图2中蓝色信号是驱动端速率为10Gbps(基频为5GHz),输出幅值为1V,去加重为10db时的输出波形,红色为去加重为0时的输出波形。

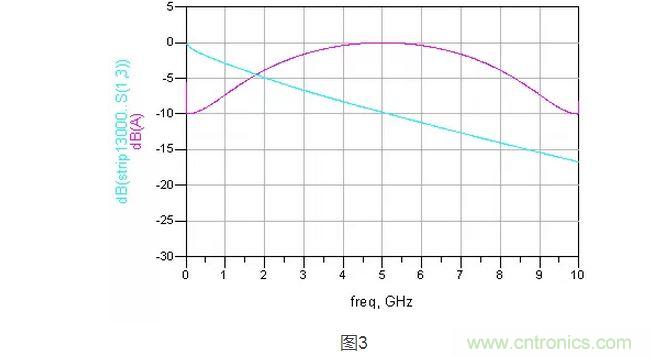

去加重的频响曲线如下图红色曲线,浅蓝色为一根5GHz时衰减为10db传输线:
去加重的频响曲线

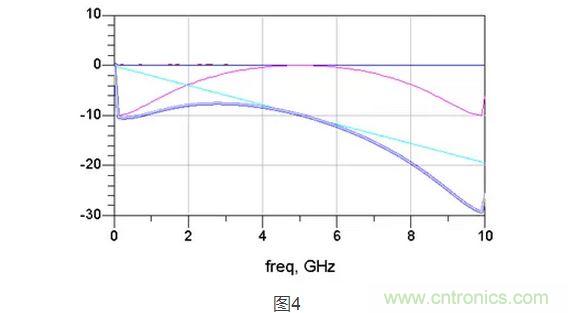

可以看到,去加重将低频衰减了10db,5GHz时衰减为零。所以去加重和5GHz时衰减为10db通道相加得到的效果是低频和高频等幅衰减(紫色线)。
去加重的频响曲线

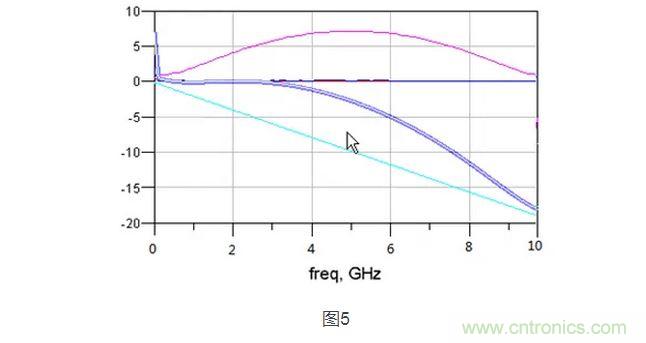

那么接下来将输出幅值拉高,就可以得到完美的频响了。紫色曲线是输出幅值拉高2.3V时的频响,是不是大有改善啊?
去加重的频响曲线
[page]
时域波形再来验证一下效果哈。
时域波形

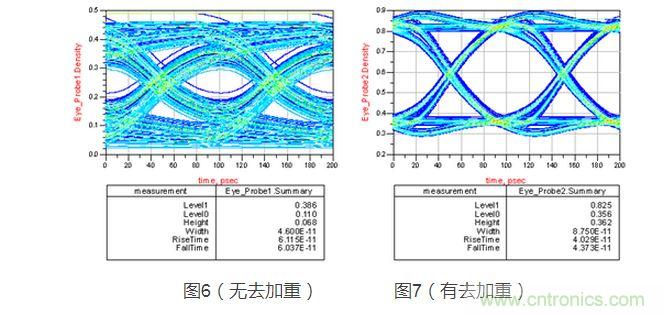

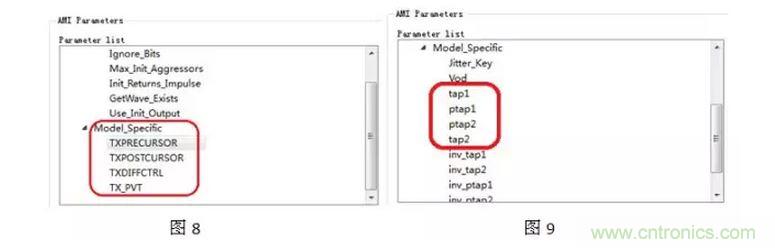

果然有效果吧。我们常见的AMI模型里,一般就是包括图8所示四个控制参数。其中PRECURSOR和POSTCURSOR就是去加重的抽头,PRECURSOR是变化的前一位,POSTCURSOR是变化的后一位,更强的芯片会有更多的PRECURSOR和POSTCURSOR(如图9,分别有2个PRECURSOR和POSTCURSOR)。TXDIFFCTRL是输出波形幅值控制,TX_PVT是驱动能力选择(fast,slow,typical)。
时域波形

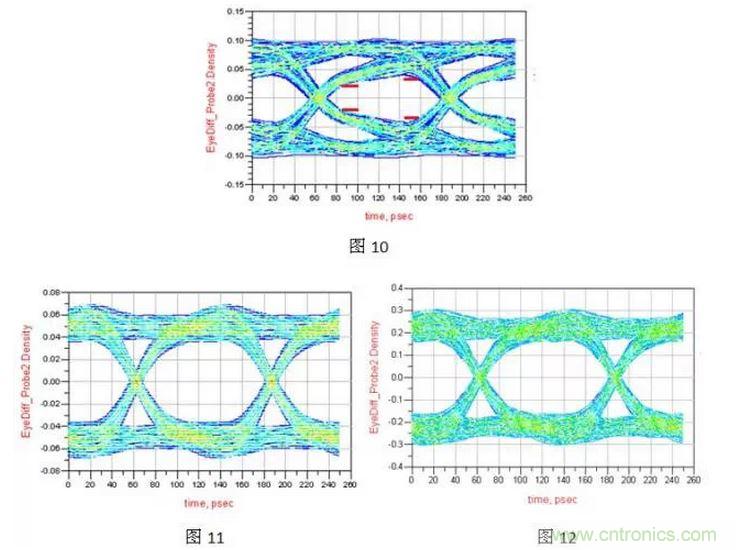

一般调节这些选项时可以先观察眼图的特点。比如下边这个眼图,左边部分眼高较小,将POSTCURSOR(变化的后一位)调大,得到图11的眼图,这个眼睛就左右比较均衡,再将输出幅值一调,就可以得到符合要求的眼图(图12)了。如果是右边部分眼高小,就可以通过PRECURSOR来调节。
时域波形

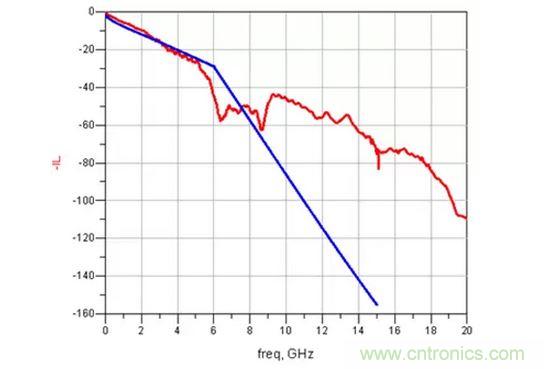

我们演示时的通道只是一根传输线,实际的通道有连接器,有过孔,级联起来的通道就是下面的情况。
