芯海科技推出全新智能计量模组,业界体积最小

发布时间:2018-04-27 来源:芯海科技 责任编辑:wenwei

【导读】语音技术的快速发展,将智能音箱推送至人工智能最佳入口的高地,据Canalys数据显示,2017年智能音箱出货量突破了3000万台,2018年全球出货量有望达到5630万台。而随着智能音箱保有量的快速增长,有效带动了智能插座产品的销量,使其迅速抢占了家居智能化的初级入口。据悉,2017年智能插座出货量超过1000万只,2018年预计将达3000万只。

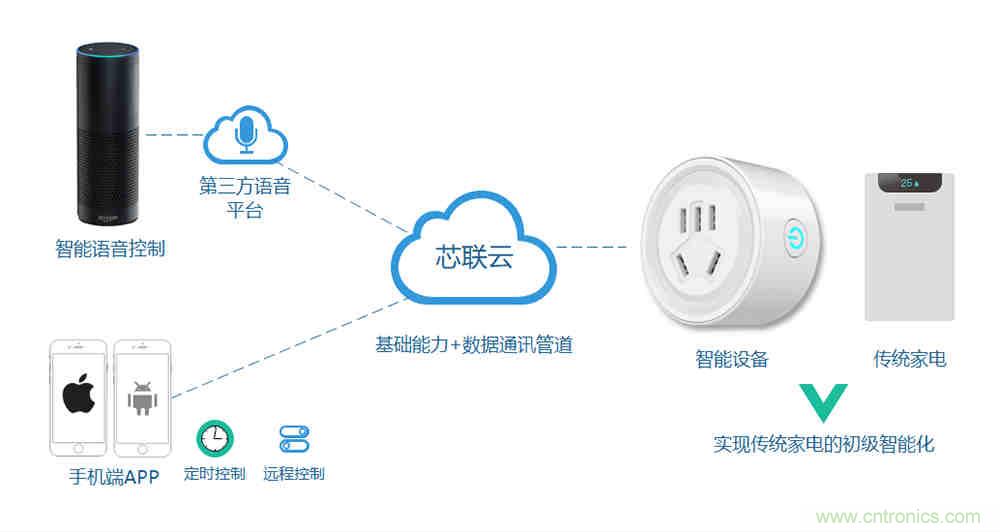

其中,在各式智能插座产品中,价格低廉、体积小巧的单孔智能插座是当前市场上最为畅销的产品:通过一个小小的智能插座,用户可以对家电实现一些简单的智能控制,如基于智能音箱的语音控制、APP远程控制、定时开关等。

芯海科技推出全新智能计量模组,业界体积最小

然而,普通的单孔智能插座功能单一,仅仅能实现设备开关,无法满足用户更多需求,通过增加一颗电能计量芯片,实现电量统计、智能监测等功能成为新潮流。

芯海科技推出全新智能计量模组,业界体积最小

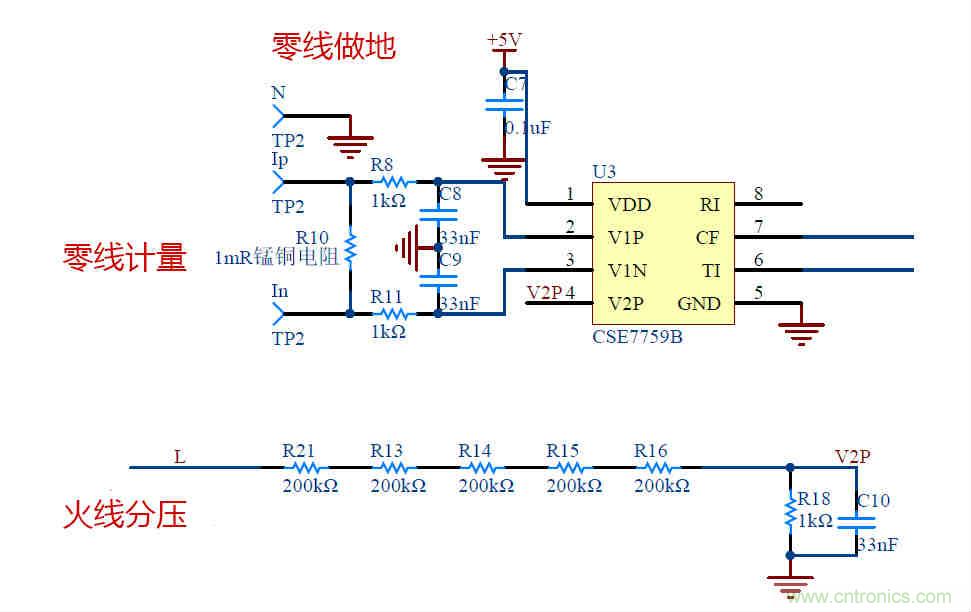

图:智能计量插座电路原理图

如上图所示,单孔智能插座向可计量方向升级,需要增加一颗电能计量芯片CSE7759B(SOP-8封装)、锰铜合金电阻(2512封装)、5个分压电阻(1608封装)、6个滤波电阻/电容(0402封装),这对体积小巧、空间紧凑的单孔插座而言,无疑增加了硬件设计与布局的难度。

应对市场需求,芯海科技推出了一款智能计量插座专用WIFI模组CSM84F12,特点如下:

1、集成计量功能,体积小

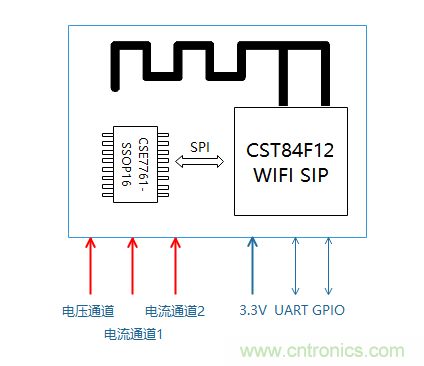

CSM84F12采用直插式封装,除基本的WIFI功能外,还集成了芯海科技新一代的双通道电能计量芯片CSE7761及必要的阻容器件。

芯海科技推出全新智能计量模组,业界体积最小

在丰富功能的同时,CSM84F12与传统WIFI模组相比,仍然保持了相同大小的体积,这大大降低了计量型智能插座的硬件设计难度。

芯海科技推出全新智能计量模组,业界体积最小

2、两通道计量

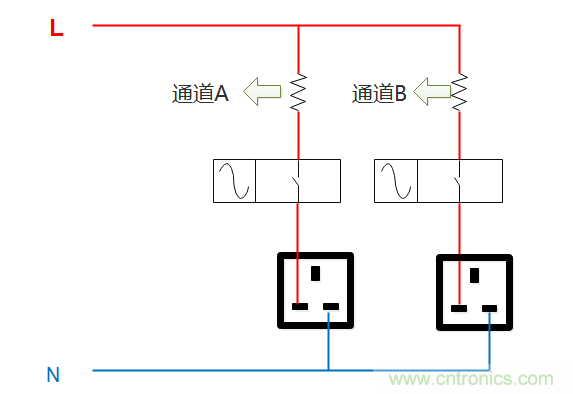

CSM84F12可以同时计量两个通道,能分别检测两个通道的电压、电流、功率、电量,这在多孔插座中非常有价值。

芯海科技推出全新智能计量模组,业界体积最小

3、可恢复过载保护

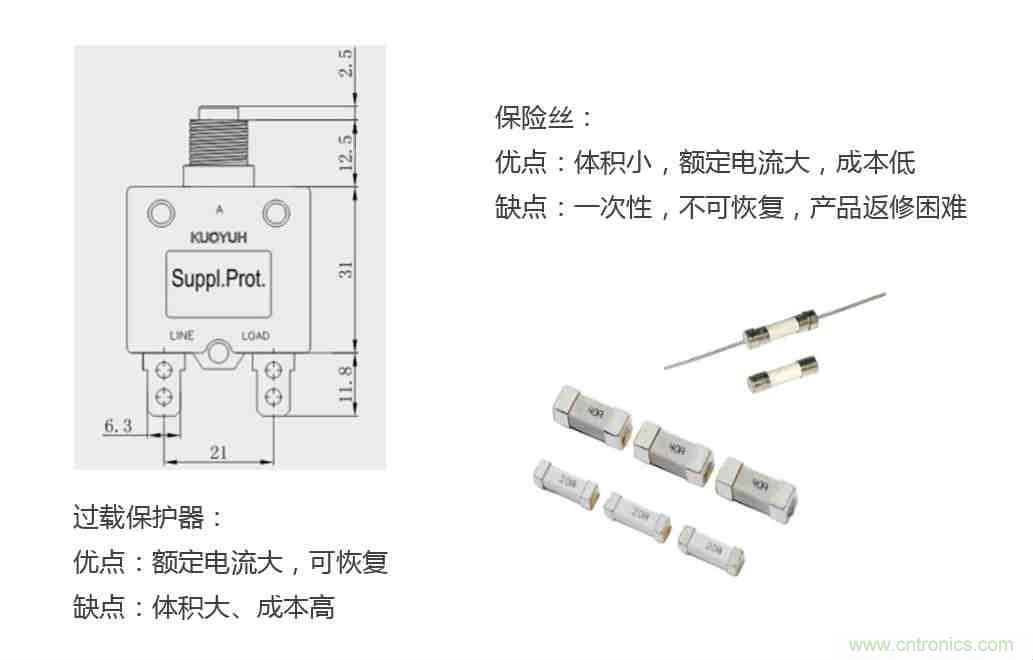

当前,传统的智能插座为了实现过载保护功能,一般会采用过载保护器或保险丝,但这两种方案都有局限性。

芯海科技推出全新智能计量模组,业界体积最小

芯海科技智能计量模组CSM84F12则集成了快速过载检测功能,通过CSM84F12与普通保险丝组合,可以低成本为智能插座带来可恢复的过载保护功能。

芯海科技推出全新智能计量模组,业界体积最小

其工作原理如下:

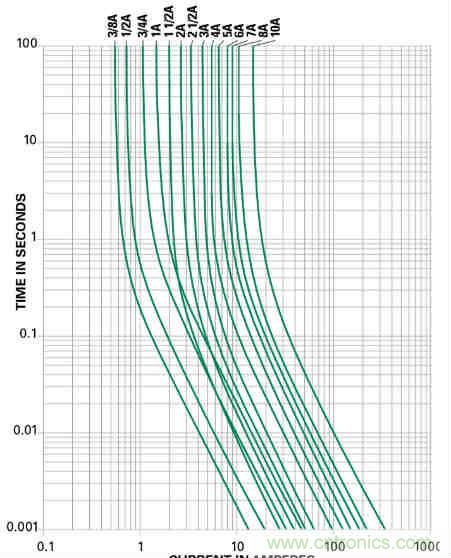

以力特208系列保险丝为例,10A规格保险丝在电流12A时的熔断时间为0.1秒左右。理论上,只要在0.1秒内把继电器断开,就可以保护保险丝不熔断,实现可恢复的安全保护。

芯海科技推出全新智能计量模组,业界体积最小

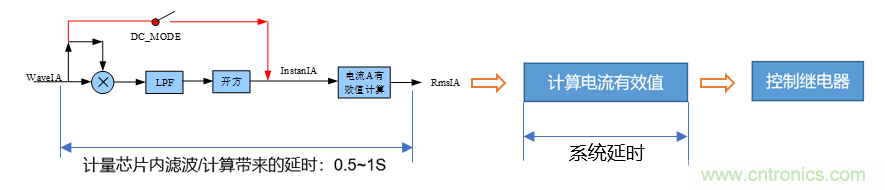

那为何传统的电能计量芯片无法实现这项功能呢?我们不妨看一下传统计量芯片的工作原理:

芯海科技推出全新智能计量模组,业界体积最小

如上图所示,由于延时太大,无法有效的保证保险丝不被熔断。

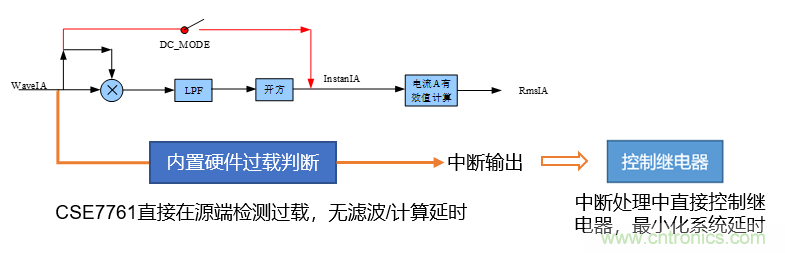

而CSM84F12采用了芯海科技新一代计量芯片CSE7761,内部集成了硬件过载检测模块,直接在输入端检测电流的瞬时值,有效避免延迟,能快速发现过载并断开继电器,避免保险丝熔断,从而实现可恢复过载保护的功能。

此外,CSM84F12还支持温度检测、漏电保护等功能,让生活用电更加安全。

芯海科技推出全新智能计量模组,业界体积最小

结语

芯海科技在电能计量领域拥有10年以上行业经验,电能计量芯片出货达1亿颗,在安规、安全设计上有丰富的经验。

面向物联网领域,芯海科技提供集成电路(智慧IC)、无线芯片/模组、智慧算法、云平台和APP等产品,并提供从软硬件方案、测试指引、设备连接与控制,到产品运营的一站式解决方案,如智能插座解决方案。
