电磁场的近场和远场有什么差别?

发布时间:2019-03-21 责任编辑:wenwei

【导读】无线电波应该称作电磁波或者简称为EM波,因为无线电波包含电场和磁场。来自发射器、经由天线发出的信号会产生电磁场,天线是信号到自由空间的转换器和接口。

因此,电磁场的特性变化取决于与天线的距离。可变的电磁场经常划分为两部分——近场和远场。要清楚了解二者的区别,就必须了解无线电波的传播。

电磁波

图1展示了典型的半波偶极子天线是如何产生电场和磁场的。转发后的信号被调制为正弦波,电压呈极性变化,因此在天线的各元件间生成了电场,极性每半个周期变换一次。天线元件的电流产生磁场,方向每半个周期变换一次。电磁场互为直角正交。

电磁场的近场和远场有什么差别?

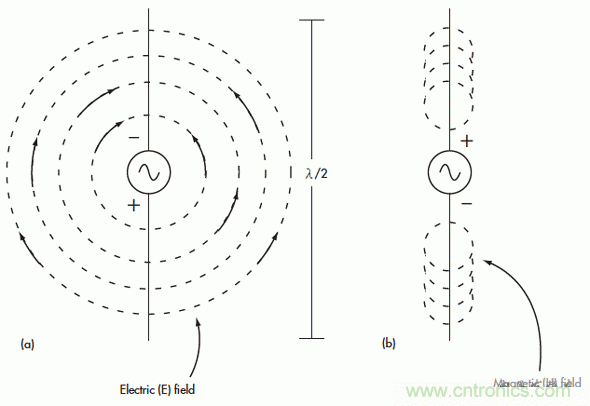

1.围绕着半波偶极子的电磁场包括一个电场(a)和一个磁场(b)。电磁场均为球形且互成直角。

天线旁边的磁场呈球形或弧形,特别是距离天线近的磁场。这些电磁场从天线向外发出,越向外越不明显,特性也逐渐趋向平面。接收天线通常接收平面波。

虽然电磁场存在于天线周围,但他们会向外扩张(图2),超出天线以外后,电磁场就会自动脱离为能量包独立传播出去。实际上电场和磁场互相产生,这样的“独立”波就是无线电波。

电磁场的近场和远场有什么差别?

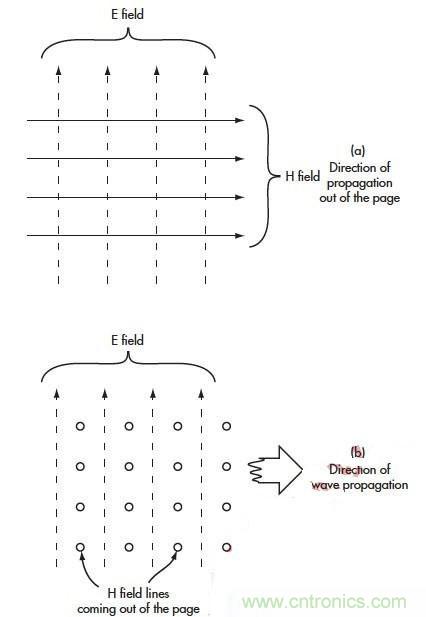

2.距离天线一定范围内,电场和磁场基本为平面并以直角相交。注意传播方向和电磁场均成直角。在(a)图中,传播方向和电磁场线方向成正交,即垂直纸面向内或向外。在(b)图中,磁场线垂直纸面向外,如图中圆圈所示。

近场

对近场似乎还没有正式的定义——它取决于应用本身和天线。通常,近场是指从天线开始到1个波长(λ)的距离。波长单位为米,公式如下:

λ = 300/fMHz

因此,从天线到近场的距离计算方法如下:

λ/2π = 0.159λ

图3标出了辐射出的正弦波和近场、远场。近场通常分为两个区域,反应区和辐射区。在反应区里,电场和磁场是最强的,并且可以单独测量。根据天线的种类,某一种场会成为主导。例如环形天线主要是磁场,环形天线就如同变压器的初级,因为它产生的磁场很大。

电磁场的近场和远场有什么差别?

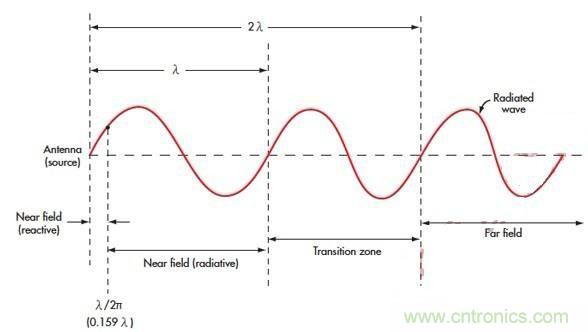

3.近场和远场的边界、运行频段的波长如图所示。天线应位于正弦波左侧起始的位置。

辐射区内,电磁场开始辐射,标志着远场的开始。场的强度和天线的距离成反比(1/ r3)。

图3所示的过渡区是指近场和远场之间的部分(有些模型没有定义过渡区)。图中,远场开始于距离为2λ的地方。

远场

和近场类似,远场的起始也没有统一的定义。有认为是2λ,有坚持说是距离天线3 λ或10 λ以外。还有一种说法是5λ/2π,另有人认为应该根据天线的最大尺寸D,距离为 50D2/λ。

还有人认为近场远场的交界始于2D2/λ。也有人说远场起始于近场消失的地方,就是前文提到的λ/2π。

远场是真正的无线电波。它在大气中以3亿米/秒的速度,即接近18.64万英里/秒的速度传播,相当于光速。电场和磁场互相支持并互相产生,信号强度和距离平方成反比(1/r2)。麦克斯韦在其著名的公式中描述了这一现象。

麦克斯韦方程组

19世纪70年代末,在无线电波发明之前,苏格兰物理学家詹姆斯?克拉克?麦克斯韦预测出了电磁波的存在。他综合了安培、法拉第和欧姆等人的定律,制定了一套方程表达电磁场是如何相互产生和传播的,并断定电场和磁场互相依存、互相支持。19世纪80年代末,德国物理学家海因里希?赫兹证明了麦克斯韦的电磁场理论。

麦克斯韦创造了四个基本方程,表达电场、磁场和时间之间的关系。电场随时间推移产生移动电荷,也就是电流,从而产生磁场。另一组方式是说,变化的磁场可以产生电场。天线发出的电磁波在空间中自行传播。本文没有列出这些方程组,但你应该记得包含一些不同的方程。

应用

远场在空间中传播的强度变化由Friis公式决定:

Pr = PtGrGtλ2/16π2r2

公式中,Pr =接收功率;Pt =发射功率;Gr = 接收天线增益(功率比);Gt =发射天线增益(功率比);r=到天线的距离。公式在视线所及的无障碍开阔空间中适用。

这里有两个问题需要讨论。接收功率和距离r的平方成反比,和波长的平方成正比,也就是说,波长较长、频率较低的电磁波传的更远。例如,同等的功率和天线增益下,900MHz的信号会比2.4GHz的信号传播得更远。这一公式也常常用它来分析现代无线应用的信号强度。

为了准确测量信号的传播,还必须了解天线在远场的辐射模式。在近场的反应区里,接收天线可能会和发射天线会由于电容和电感的耦合作用互相干扰,造成错误的结果。另一方面,如果有特定的测量仪器,近场的辐射模式就可以准确测量。

近场在通信领域也很有用。近场模式可以用于射频识别(RFID)和近场通信(NFC)。

RFID是条形码的电子版,它是一个内部有芯片的很薄的标签,其中芯片集成了存储和特定的电子代码,可以用作识别、最总或其他用途。标签还包含一个被动收发器,在接近“阅读器”的时候,由阅读器发出的很强的RF信号就会被标签识别。阅读器和标签的天线都是环形天线,相当于变压器的初级和次级。

由标签识别的信号经过整流滤波转换成直流,为标签存储和转发供能。发射器将代码发送到阅读器上,用于识别和处理。主动标签有时会用到电池,将感应距离延长到近场以外的地方。RIFD标签的频率范围各不相同,有125kHz、13.56MHz和900MHz。

在900MHz,波长为:

λ = 300/fMHz

λ = 300/900 = 0.333 米或 33.33 cm

因此根据近场距离计算公式:

λ/2π = 0.159λ = 0.159(0.333) = 0.053 米 (约2英寸)

感应距离通常超过这一数字,所以这一频率下距离实际上也延伸到了远场。

NFC也采用了存储和类似于信用卡的特定代码。电池驱动的内部转发器可以把代码发射到阅读器上。NFC也使用近场,范围一般为几英寸。NFC的频率为13.56MHz,因此波长为:

λ = 300/fMHz

300/13.56 = 22.1 米或 72.6 英尺

近场距离为不超过:

λ/2π = 0.159λ = 0.148(72.6) = 11.5 英尺

因为电量消耗低,实际的感应距离很少超过1英尺。

NFC是部署“电子钱包”所使用的技术。通过电子钱包,消费者可以无需信用卡,而用支持NFC的智能手机进行付款。

电磁场的远场和近场划分

电磁辐射源产生的交变电磁场可分为性质不同的两个部分,其中一部分电磁场能量在辐射源周围空间及辐射源之间周期性地来回流动,不向外发射,称为感应场;另一部分电磁场能量脱离辐射体,以电磁波的形式向外发射,称为辐射场。

一般情况下,电磁辐射场根据感应场和辐射场的不同而区分为近区场(感应场)和远区场(辐射场)。由于远场和近场的划分相对复杂,要具体根据不同的工作环境和测量目的进行划分,一般而言,以场源为中心,在三个波长范围内的区域,通常称为近区场,也可称为感应场;在以场源为中心,半径为三个波长之外的空间范围称为远区场,也可称为辐射场。

近区场通常具有如下特点:

近区场内,电场强度与磁场强度的大小没有确定的比例关系。即:E¹377H。一般情况下,对于电压高电流小的场源(如发射天线、馈线等),电场要比磁场强得多,对于电压低电流大的场源(如某些感应加热设备的模具),磁场要比电场大得多。

近区场的电磁场强度比远区场大得多。从这个角度上说,电磁防护的重点应该在近区场。

近区场的电磁场强度随距离的变化比较快,在此空间内的不均匀度较大。

远区场的主要特点如下:

在远区场中,所有的电磁能量基本上均以电磁波形式辐射传播,这种场辐射强度的衰减要比感应场慢得多。

在远区场,电场强度与磁场强度有如下关系:在国际单位制中,E=377H,电场与磁场的运行方向互相垂直,并都垂直于电磁波的传播方向。

远区场为弱场,其电磁场强度均较小

近区场与远区场划分的意义:

通常,对于一个固定的可以产生一定强度的电磁辐射源来说,近区场辐射的电磁场强度较大,所以,应该格外注意对电磁辐射近区场的防护。对电磁辐射近区场的防护,首先是对作业人员及处在近区场环境内的人员的防护,其次是对位于近区场内的各种电子、电气设备的防护。而对于远区场,由于电磁场强较小,通常对人的危害较小。

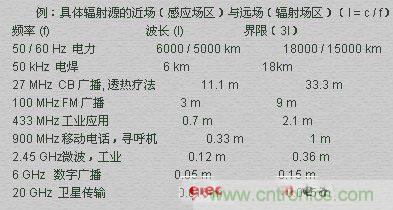

对我们最经常接触的从短波段30MHz到微波段的3000MHz的频段范围,其波长范围从10米到0.1米。

电磁场的近场和远场有什么差别?

场区的具体划分

场强与距离的关系

以r表示测量点到辐射源的距离,则在该点的感应场强度与r2至r3成反比,辐射场强度与r成反比(因此,辐射场强度与距离r的乘积与r无关,称为场强距离乘积)。在靠近辐射源的地方,随着距离r的减小,感应场强度急剧增加。

近场与远场的划分

当测量距离r=λ/2π≈λ/6时,感应场强度与辐射场强度相当。在距离辐射源比较近(r<λ/6)的地方,感应场强度大于辐射场强度,称为近场(区)或感应场区,较远的地方(r>λ/6)则相反,辐射场占优势,称为远场(区)或辐射场区。近场区和远场区的提法被广为使用,但在不同的应用领域,其划分界限不统一。也称为近区场和远区场。

一般当r大于3λ时,可忽略感应场的成份,认为处于远场(区)。

当辐射源尺度与波长可比拟时,还可将辐射场区分为辐射近场区和辐射远场区。辐射远场区的定义是,“辐射场强度角分布基本上与距天线的距离无关的场区”,在辐射远场区,将天线上各点到测量点的连线当作是平行的,所引入的误差小于一定的限度。如天线尺寸为D,则远场区距离应大于2D2/λ。当辐射源尺寸D的数量级小于波长λ时(2D2/λ<λ/6,D<λ/3.5),辐射近场区范围小于感应场区,辐射场区全部是辐射远场区。

如果测量天线为微波段的面天线,而且尺寸较大,所测辐射源与测量天线的距离大于2D2/λ认为是辐射远场区。

由以上公式可见,近场与远场的划分界限与辐射源频率(波长)有关。
