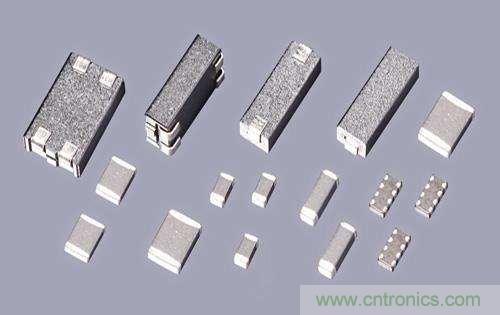

【导读】磁珠的英文名称是Bead，其中铁氧体磁珠是目前应用发展迅速的一种抗干扰器件，廉价、易用，滤除高频EMI噪声的效果显著。它等效于电阻和电感串联，但电阻值和电感值都随频率变化。磁珠比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高高频滤波效果。
（1）磁珠主要特性参数
直流电阻DC Resistance（mohm）：
直流电流通过此磁珠时，此磁珠所呈现的电阻值。
额定电流Rated Current（mA）：
表示磁珠正常工作时的最大允许电流。
阻抗[Z]@100MHz（ohm）：
这里所指的是频率为100MHz时的磁珠对应的阻抗。
电阻一频率特性：
描述电阻值随频率变化的曲线。
感抗一频率特性：
描述感抗随频率变化的曲线。
（2）磁珠选用
磁珠在低频端几乎没有任何阻抗，只有在高频时候才会表现出很高的阻抗。故而大多在抑制高频干扰时选择磁珠。
选择磁珠除了注意百兆阻抗、直流阻抗、额定电流这三个参数外，还应该注意磁珠的使用类别。比如：高频高速磁珠、电源磁珠（大电流）、普通信号磁珠。
（3）磁珠典型应用
铁氧体磁珠广泛应用于印刷电路板电源线和信号数据线上。如在印刷电路板的电源线入口端加上铁氧体磁珠，就可以滤除高频干扰。
铁氧体磁珠专用于抑制信号线和电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
在典型应用中，磁珠用在信号接口中，主要抑制端口带出的干扰以及外来干扰，这些接口包括232接口，VGA接口，LCD接口等；
铁氧体磁珠还在数字电源电路中用于滤除高频噪声，如晶振电源、PLL电源等；
在数字电路中，由于脉冲数字信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合应用磁珠来发挥它的作用，如时钟信号线和数据地址总线等。
（4）磁珠选择的注意事项
● 哪些频率范围的信号是不需要的
● 噪声源是什么
● 需要多大的噪声衰减
● 环境条件有哪些（温度、直流电压、结构强度）
● 电路和负载阻抗是多少
● 是否有空间在PCB板上放置磁珠
前三条通过观察厂家提供的阻抗频率曲线就可以判断。在阻抗曲线中，电阻、感抗和总阻抗这三条曲线都非常重要。
