【导读】互感器是供电系统的重要设备，其故障最初都伴随着局部或整体的温度异常，红外热像仪可简便、安全、实时、直观地检测和诊断设备故障，确保设备安全和长期运行。
互感器是供电系统的重要设备，其故障最初都伴随着局部或整体的温度异常，红外热像仪可简便、安全、实时、直观地检测和诊断设备故障，确保设备安全和长期运行。
电流 / 电压互感器简介
为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量。但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用。执行这些变换任务的设备,最常见的就是我们通常所说的互感器 . 进行电压转换的是电压互感器( potentialtransformer),简称 PT。而进行电流转换的互感器为电流互感器(current transformer),简称为 CT。
电流互感器的作用：
[size=14.0000pt]1、将很大的一次电流转变为标准的 5 安培；
2、为测量装置和继电保护的线圈提供电流；
3、对一次设备和二次设备进行隔离。
电压互感器的作用：把高电压按比例关系变换成 100V 或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。
一、电流互感器过热一般有以下原因：
1、因内、外接头松动，一次过负荷或二次开路造成过热。
2、因铁芯或零件松动，电场屏蔽不当，二次开路或电位悬浮，末屏开路及绝缘损坏造成过热。
二、电压互感器一般过热有以下原因：
1、产品质量不好：如果由于产品本身绝缘、铁芯叠片及绕制工艺不过关等，均可使电压互感器发热过量使绝缘长期处于高温下运行，从而导致绝缘加速老化，形成恶性循环。
2、过载、三相不平衡、谐振造成 PT 内部绕组发热增加，尤其是在电压高于 PT 额定电压情况下，PT 内部发热更加严重。
三、红外热像仪一般有以下应用：
a）检测因接头连接不良，螺栓，垫圈未压紧或过紧造成的过热。
b）电流互感器、电压互感器因漏油会造成缺油或假油位。由于油面上下介质热物性参数差异较大，会在设备外表面产生与油位对应的明显温度梯度，也可以用红外检测方法发现。
c）检测设备由于过热 / 三相不平衡 / 谐振引起的局部过热。
d）检测由于铁芯质量不佳或片间局部绝缘破损，引起的铁芯局部过热。

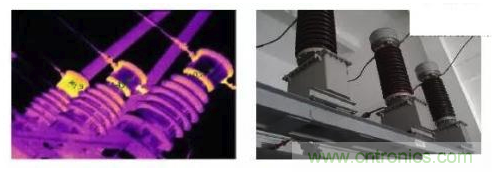

Fluke 已申请专利的 IR－Fusion 技术除了拍摄红外图像外，还同时捕获一幅数字照片，将其融合在一起，有助于识别和定位故障，从而能够在第一时间正确的修复故障。
Fluke Ti 系列热像仪配备了功能强大的软件，用于存储和分析热图像并生成专业报告。通过该软件，可以对存储在从热像仪下载的图像中发射率、反射温度补偿以及调色板等关键参数进行调节，而这些都可以在办公室进行，提高了检查的安全性和方便性。
四、操作可能会遇到哪些问题？
如果没有加载运行或者负荷很低，则会使设备故障发热不明显，即使存在较严重的故障，也不可能以特征性热异常的形式暴露出来。只有当设备在额定电压下运行，而且负荷越大时，发热及温升才越严重，故障点的特征性热异常也暴露得越明显。因此在进行红外检测时要尽量保证设备在额定电压和满负荷下运行，即使不能做到连续满负荷运行，也应编制一个运行方案，以便在检测前和检测过程中，能让设备满负荷运行一段时间(如 4～6h)，使设备故障部位有足够的发热时间，并保证其表面达到稳定温升。
设备内部故障出现在电气设备的内部，因此反映的设备外表的温升很小，通常只有不到 1℃。检测这种故障对热像仪的灵敏度要求较高。
五、如何才能拍摄清晰的热像图？
互感器通常处于环境温度下，要得到一幅清晰的红外热图，我们建议：
1、应用于温差小的场合时，尽量选择热灵敏度较高的热像仪。
2、对于高反射的设备表面，应该采取适当措施来减少对太阳辐射及周围高温物体辐射的影响。或者改变检测角度，找到能避开反射的最佳角度进行检测。
3、先使用自动模式测量设备的温度范围；然后手动设置水平及跨度，将温度范围设置在最小，并包含有先前测量的温度范围（各款仪器最小温度范围不同）。
4、调色板模式最好设置在灰度或铁红，这样热像图较为清晰。
好啦，以上就是安泰测试为大家总结关于红外热像仪的小知识啦，如果大家对福禄克的红外热像仪感兴趣，有需要的话都可以联系安泰测试免费试用。
