【导读】很多电子工程师会问二极管重动态与直流电阻到底有什么关系，又有什么区别？这是很多人分不清楚的，其实直流电阻是二极管在一定伏安特性上，某一点端电压与其电流的比值。那么二极管中直流电阻和动态电阻之间有什么区别呢?
二极管经常在电路中被用作整流之用。作为一种非线性器件，其对直流与直流之间的等效电阻的反应也是不同的。而直流电阻是二极管在一定伏安特性上，某一点端电压与其电流的比值。那么二极管中直流电阻和动态电阻之间有什么区别呢?
(a) 电路
(b) 二极管伏安特性和工作点Q
(c) 二极管的直流电阻
图1

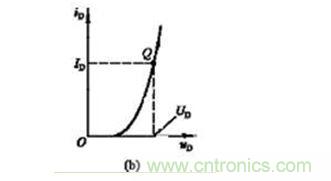

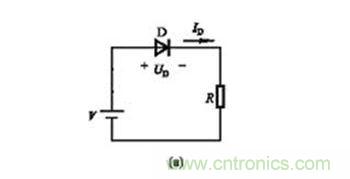

在直流电源V的作用下，对应于二极管电流ID和二极管两端电压UD的点称为静态工作点，该点对应的直流电阻为：

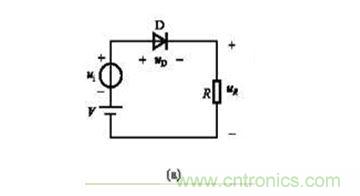

动态电阻是在一个固定的直流电压和电流(即静态工作点Q)的基础上，由交流信号ui引起特性曲线，在Q点附近的一小段电压和电流的变化产生的。若该交流信号ui是低频，而且幅度很小（通常称低频小信号），则由此引起的电流变化量也很小，这一小段特性曲线可以用通过Q点的切线来等效。
(a) 电路
(b) 二极管伏安特性
(c) 二极管的动态电阻
图2

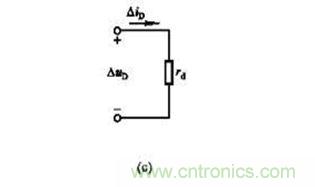

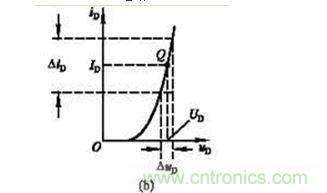

若在Q点的基础上外加微小的低频信号，二极管两端产生的电压变化量和电流变化量如图2(b)中所标注，则此时的二极管可等效成一个动态电阻rd，根据二极管的电流方程可得：

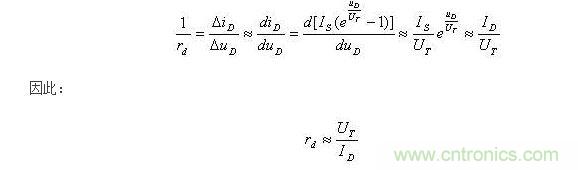

可得：
ID为静态电流，常温下UT=26mV。可知，静态电流ID越大，rd将越小。设UD=0.7V时，ID=2mA。由此可得直流电阻RD=350，而动态电阻（交流电阻）为：
可见二者相差甚远，切不可混淆。
通过前文的讲解和计算，相信大家对直流电阻和动态电阻的区别有了一定的认识，这也解释了在使用万用表的电阻档对二极管进行测量时，所得电阻为二极管的直流电阻，而并不是非动态电阻。
与此同时，在用万用表欧姆当对二极管的正向电阻进行测量时，因为万用表内阻不同，所以导致流经管子的电流强度不同，这就意味着工作点的不同，最后使得测量出的RD值也不同。
