深度解析电容器的ESD耐性

发布时间:2018-03-26 来源:村田中文技术社区 责任编辑:lina

【导读】人体和设备所携带的静电向整机及电子元件放电时,由于增加了冲击性的电磁能量,则产品必须具备一定量ESD耐力。

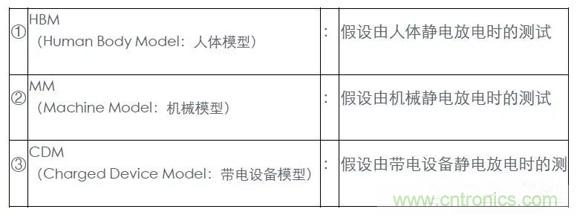

ESD耐性测试方法根据产生静电的模型,分为以下三种:①HBM、②MM、③CDM。


其中,我们为您说明一般较多用作电容器ESD耐性测试方法的①HBM。

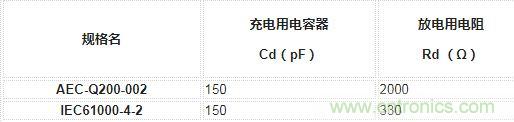

HBM的ESD测试规格有AEC-Q200-002和IEC61000-4-2等,HBM模型常熟如下表所示因规格有所不同。



AEC-Q200-002HBM的ESD测试电路及放电电流波形如图1、图2所示。

图1.HBM的ESD测试电路

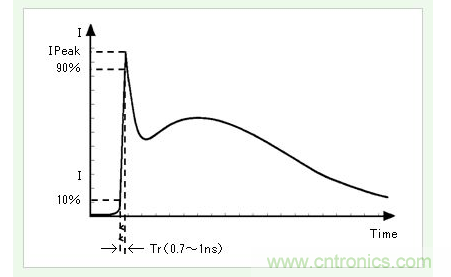

图2.放电电流波形

根据AEC-Q200-002,HBM的ESD测试流程如图3所示,级分类如表1所示。根据图3的流程进行测试,耐电压的分级如表1所示进行分类。

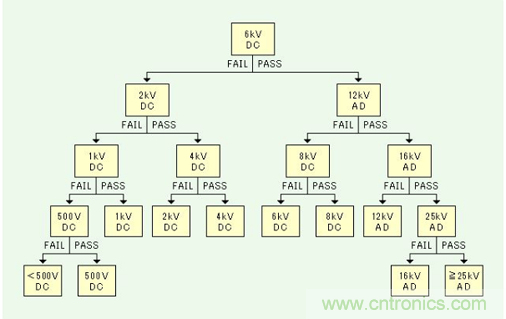

图3.HBM的ESD测试流程

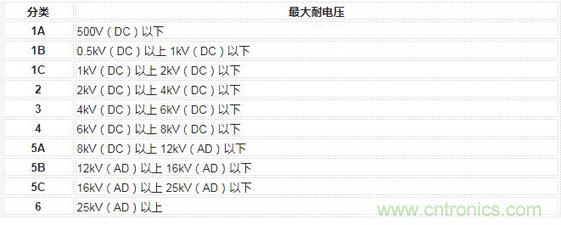

表1.HBM的ESD测试流程



DC:直流接触放电 AD:空气放电

电容器静电容量与ESD耐性的关系

测试对象电容器的静电容量对电容器两端产生的电压有影响。

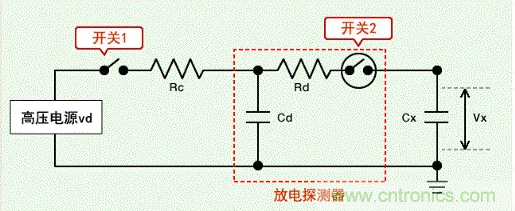

图4.HBM的ESD测试电路

测试对象电容器的静电容量(Cx)和两端产生的电压(Vx)有如下关系。


电源电压(Vd)及充电用电容器的静电容量(Cd)恒定时,测试对象电容器的静电容量(Cx)越大,测试对象电容器两端产生的电压(Vx)越小。

因此一般的测试对象电容器静电容量越大,ESD耐性有变大的趋势。

实际上,如电介质的种类及厚度之类的设计上的差异,耐电压的性能范围也有不同,并非所有的都如上述的趋势一样。

(参考数据)多层陶瓷电容器(GCM系列)的ESD耐性

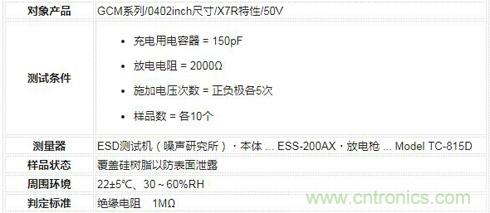

展示了多层陶瓷电容器(GCM系列)的ESD耐性参考数据。

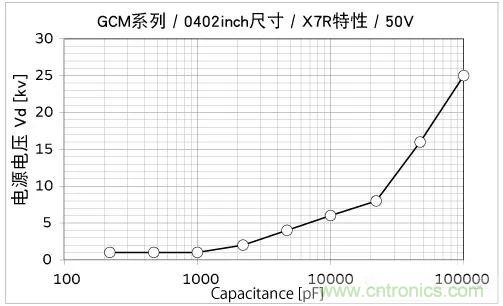

图5. 高介电常数型电容器的ESD测试结果(Vd=25kV为测量范围)
