Y电容的几种接法

发布时间:2018-07-27 责任编辑:lina

【导读】我们都知道Y电容是安规电容,是跨接L线地以及N线与地之间的电容,它的作用是抑制共模干扰。现在一共有三种等级,分别是是Y1, Y2, Y4。由于漏电流不能太大这是安规要求,漏电流太大人体触摸用电器会有一种麻麻的感觉,因此一般Y电容容量大小为1nF到4.7nF之间。

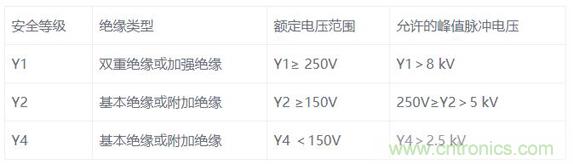

我们都知道Y电容是安规电容,是跨接L线地以及N线与地之间的电容,它的作用是抑制共模干扰。现在一共有三种等级,分别是是Y1, Y2, Y4。由于漏电流不能太大这是安规要求,漏电流太大人体触摸用电器会有一种麻麻的感觉,因此一般Y电容容量大小为1nF到4.7nF之间。

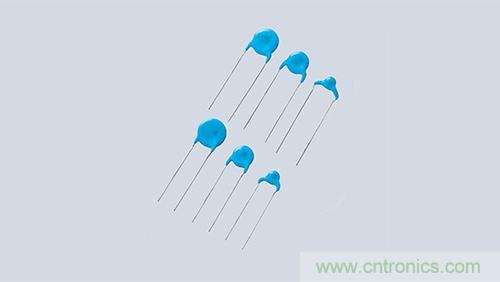

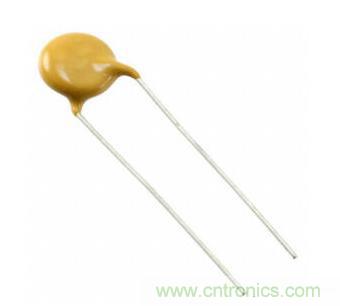

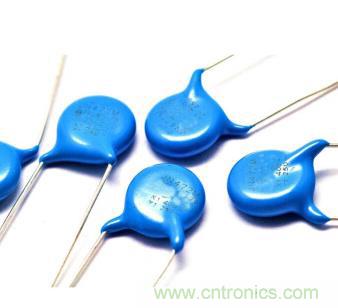

Y电容一般有蓝色和黄色两种

那么Y电容在电路当中一般有哪几种连接方式呢?一般有以下四种:

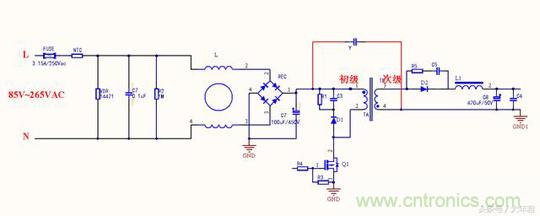

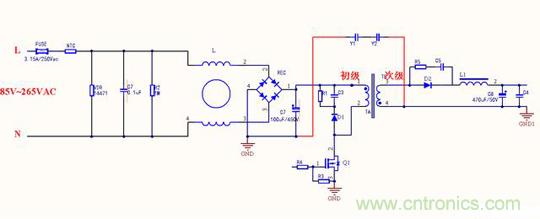

第一种:跨接于变压器初级地与次级地之间

初级地我们也经常成为“热地”,次级地经常被称为“冷地”,Y电容跨接在变压器初级地与次级地之间这是最为常见的连接方式,而且一般都是成双成对出现,因为脚距太短,不能做到完全隔离。开关电源当中,开关管的不断导通与闭合会产生噪声,如下图的Q1,主要表现在瞬间电压尖峰脉冲信号,信号噪声流向变压器的初级线圈,而线圈相当于一个电感,此时会产生反向较高的电动势,同时产生的高次谐波耦合到变压器初级,造成噪声骚 扰。初级地和次级地之间加一个 Y 电容,可以在变压器的次级地与大地间建立一个泄放通道,开关噪声的高次谐波通 过这个通道泄放到大地,从而避免通过供电线路辐射出去,降低开关电源的辐射骚扰。

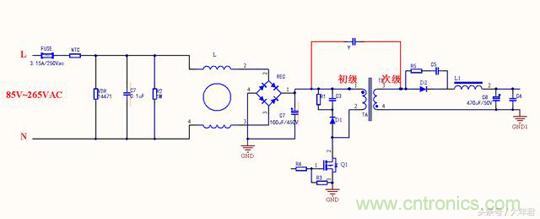

第二种:跨接于变压器初级高压和次级地之间

变压器的每个线圈绕组之间有寄生电容存在,在工作时过程当中形成电压,成为噪声源头,在初始高压与次级地之间跨接Y电容,能滤除初级和次级耦合产生的共模干扰,这与第一种差不多,只是在EMI测试时候结果会有所不同。

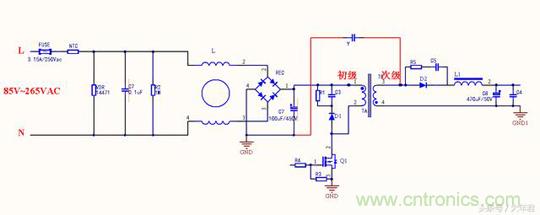

第三种:跨接于变压器初级高压与次级输出正端

这种连接方式较少见,在小功率电源时候有时候会用



第四种:跨接于变压器初级地与次级输出正端

这种连接方式也较少见,在小功率电源时候有时候会用
