解读三极管放大器之米勒效应

发布时间:2019-03-26 责任编辑:lina

【导读】本文来带关于三极管放大器之米勒效应的技术讲解。三极管共射级放大器是最常用的放大器电路,共射级放大电路如下。

一:三极管共射级放大电路

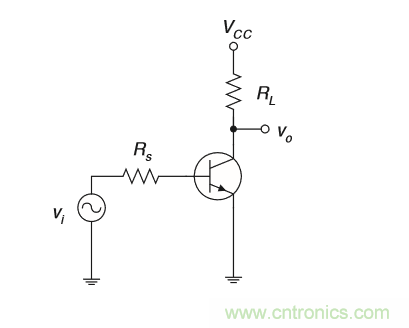

三极管共射级放大器是最常用的放大器电路,共射级放大电路如下:

解读三极管放大器之米勒效应

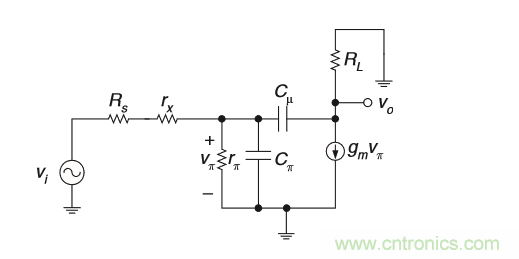

由模拟电路设计系列讲座十二可知三极管的高频等效模型如下:

解读三极管放大器之米勒效应

根据电路原理可得电压节点方程:

解读三极管放大器之米勒效应

其中:

解读三极管放大器之米勒效应

由以上可得出:

解读三极管放大器之米勒效应

1)第一项gmRL就是直流电压增益

2)第二项是由rΠ、rx与Rs带来的电压衰减(分压)

3)此传含有一个右半平面零点,频率点位于gm/Cμ,此频率点频率甚高,远远大于三极管的wT,因此分析过程中我们可以忽略此高频零点

4)由此传含可知该传含有两个极点

二:共射级放大电路单极点等效模型

忽略右半平面高频零点,另外由三极管的带宽限制,可以得到三极管共射级放大电路单极点等效模型如下:

解读三极管放大器之米勒效应

其中Cμ被放大了1+(gm+Gs')RL倍,也就是说输入与输出之间的反馈电容被放大了1+(gm+Gs')RL倍,这就是米勒效应。

解读三极管放大器之米勒效应

三:米勒效应的进一步探讨

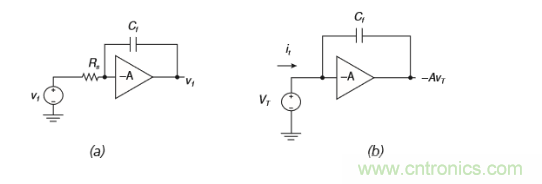

如图(a),电容Cf跨界于负反馈反放大电路两端,放大器增益(放大倍数)为-A。

解读三极管放大器之米勒效应

由图(b),我们可以求出此放大器的输入阻抗:

解读三极管放大器之米勒效应

因此放大器的负反馈效应使得放大器的输入电容为反馈电容的1+A倍,A 为放大器的增益,这就是著名的米勒效应。
