高速串行 :AC耦合电容的选值需要考量这么多因素呀??

发布时间:2021-01-22 责任编辑:lina

【导读】我们知道,在串行信号中串个AC耦合电容,这个电容可以提供直流偏压和过电流保护,但也会给链路带了另一个问题PDJ(pattern-dependent jitter)。顾名思义,这和码型有关。我们的链路可以等效成高通RC电路,当出现连续的“1”或“0”时,会出现下图的直流压降,这不仅会影响眼高,还会造成PDJ。

刚刚解决完AC耦合电容的摆放位置,现在又遇到了选值问题!显然,在选值问题上,AC耦合电容无论如何是任性不起来的。

我们知道,在串行信号中串个AC耦合电容,这个电容可以提供直流偏压和过电流保护,但也会给链路带了另一个问题PDJ(pattern-dependent jitter)。顾名思义,这和码型有关。我们的链路可以等效成高通RC电路,当出现连续的“1”或“0”时,会出现下图的直流压降,这不仅会影响眼高,还会造成PDJ。

高速串行 :AC耦合电容的选值需要考量这么多因素呀??

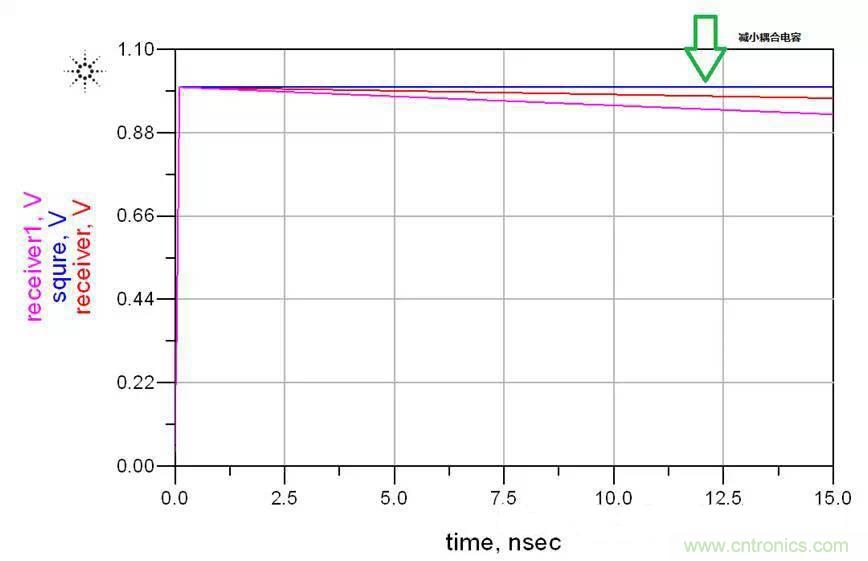

怎样才能减小这个直流压降呢?这和RC时间常数有关,RC值越大,能通过的直流分量就越多,直流压降越小。由于链路中等效R是相对固定的,只能调节耦合电容值了。如下图电容值越大,压降越小。

高速串行 :AC耦合电容的选值需要考量这么多因素呀??

那我们就把电容无限加大吧!

答案是:No,不行!

因为,实际安装后的电容不是理想电容,除了ESR,ESL,还有安装电感,所以就存在一个串联谐振频率。电容在此频率之前呈容性,之后呈感性。电容值越大,谐振频率越小,电容在较低频率就会呈现感性,这样会造成信号高频分量衰减增大,同样会使眼高减小,上升沿变缓,jitter增加。

所以选值时要综合以上两点考量,一般业界都推荐0.01uF~0.2uF,最常见的就是0.1uF的电容。封装的选择不建议使用大于0603的封装,最好是0402的。
(来源:高速先生,作者:王萍 )
