【导读】磁芯在磁场的作用下会被磁化，其内部磁畴会慢慢旋转；当磁芯被完全磁化时，磁畴方向全部和磁场一致，即使再增加外磁场，磁芯也没有可以旋转的磁畴了，此时的电感就进入了饱和状态。
一. 电感饱和的原因

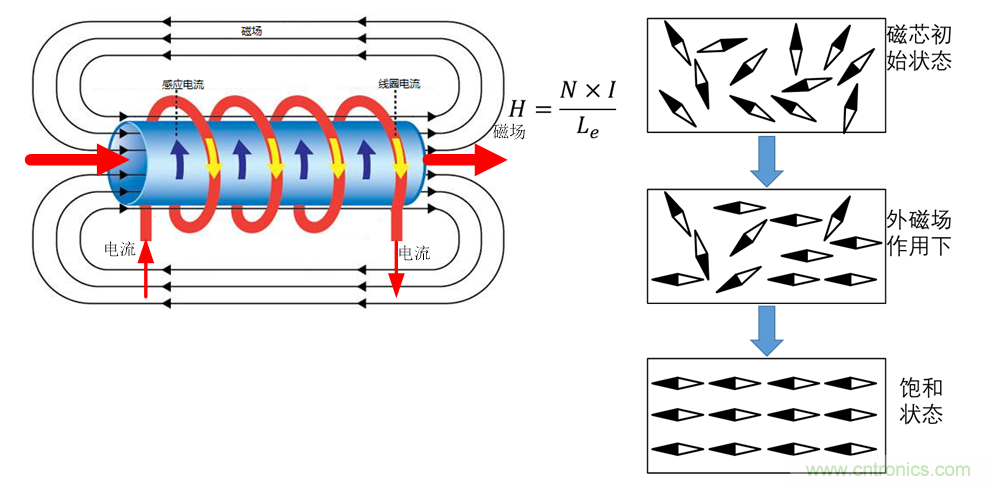

1、先直观的认识下什么是电感饱和，如图1:
图1
当图1线圈中通过电流时，线圈会产生磁场；
磁芯在磁场的作用下会被磁化，其内部磁畴会慢慢旋转；
当磁芯被完全磁化时，磁畴方向全部和磁场一致，即使再增加外磁场，磁芯也没有可以旋转的磁畴了，此时的电感就进入了饱和状态。
2、从另一个角度来看，如图2所示的磁化曲线，磁通密度B与磁场强度H之间满足图2中右侧公式：
当磁通密度达到Bm时，磁通密度不再随磁场强度的增大而大幅度增大，此时电感达到饱和。
由电感与磁导率µ的关系式可知：
当电感饱和后，µ会大幅度减小，最终导致电感量大幅降低，失去抑制电流的能力。
图2
二、判断电感饱和的诀窍
Q:在实际应用中有没有判断电感饱和的诀窍呢？

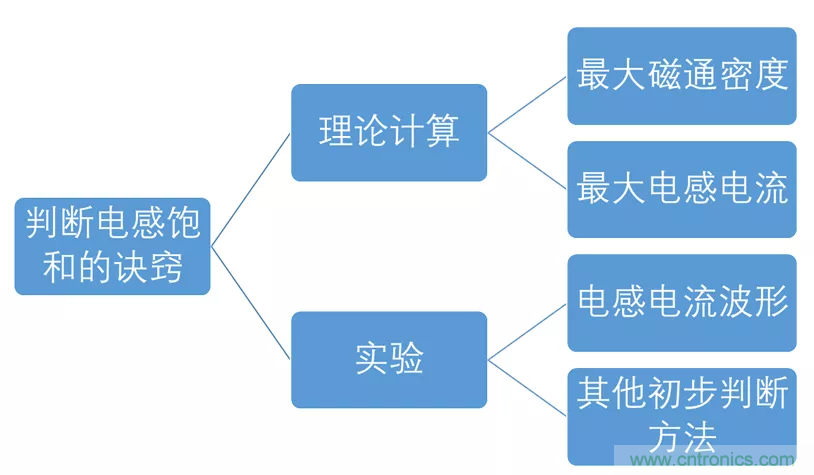

A:可以总结为两大类：理论计算和实验测试。
理论计算可从最大磁通密度和最大电感电流入手；
实验测试主要关注电感电流波形和一些其他初步判断方法。
下面就一一介绍这些方法。
方法1：计算磁通密度

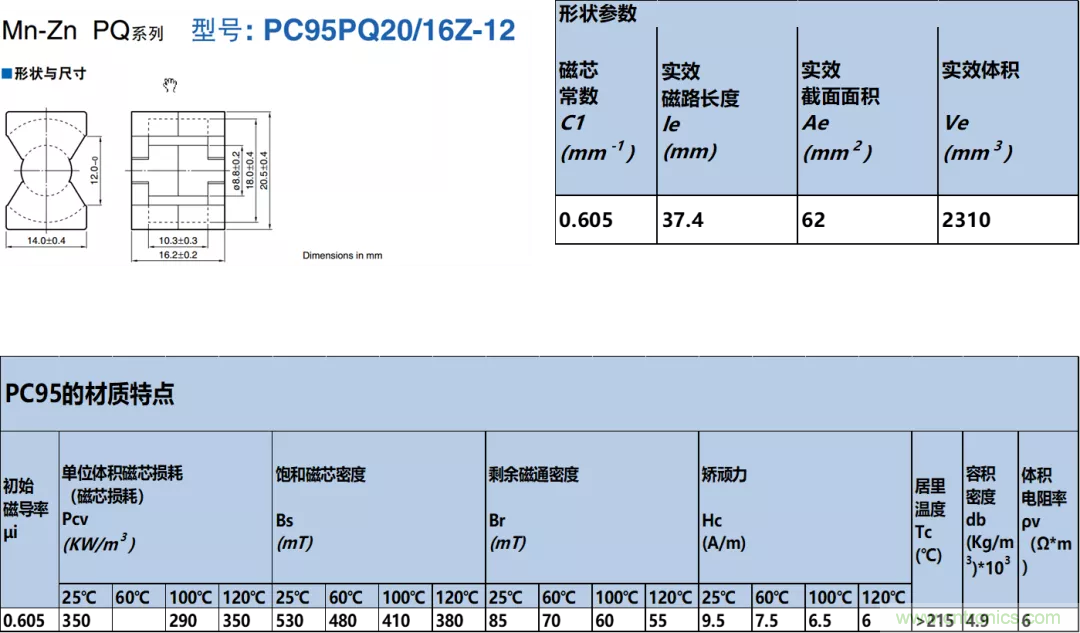

此方法适用于利用磁芯来设计电感的场景。磁芯参数包括磁路长度le，有效面积Ae等。磁芯的型号还决定了相应的磁材牌号，磁材对磁芯损耗，饱和磁通密度等做了相应规定。
有了这些材料，我们就能根据实际设计情况来计算最大磁通密度，公式如下：
实际中可简化计算，用ui来代替ur；最后与磁材饱和磁通密度相比较，就能判断设计的电感是否有饱和的风险。
方法2：计算最大电感电流
此方法适用于直接利用成品电感来设计电路。
不同的电路拓扑对电感电流计算有不同的公式。

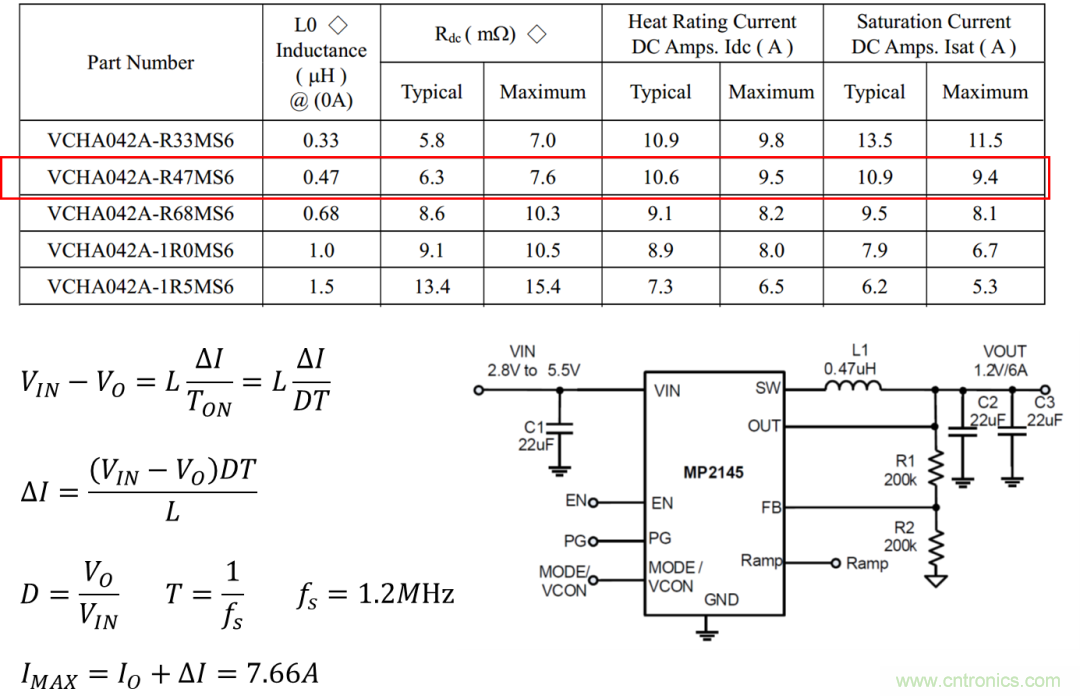

以Buck芯片MP2145为例，可以按照如下公式计算，将计算结果与电感规格值相比较就能判断电感是否会饱和。
方法3：通过电感电流波形来判断电感是否饱和
此方法也是工程实际中最常见和最实用的的方法。
还是以MP2145为例，使用MPSmart仿真工具进行仿真，从仿真波形可以知道，当电感没有饱和时，电感电流是一个斜率一定的三角波，当电感饱和时电感电流波形会有一个明显畸变，这是由于饱和后感量降低造成的。
我们在工程实际中就可以基于此观察电感电流波形是否存在畸变，来判断电感是否饱和。

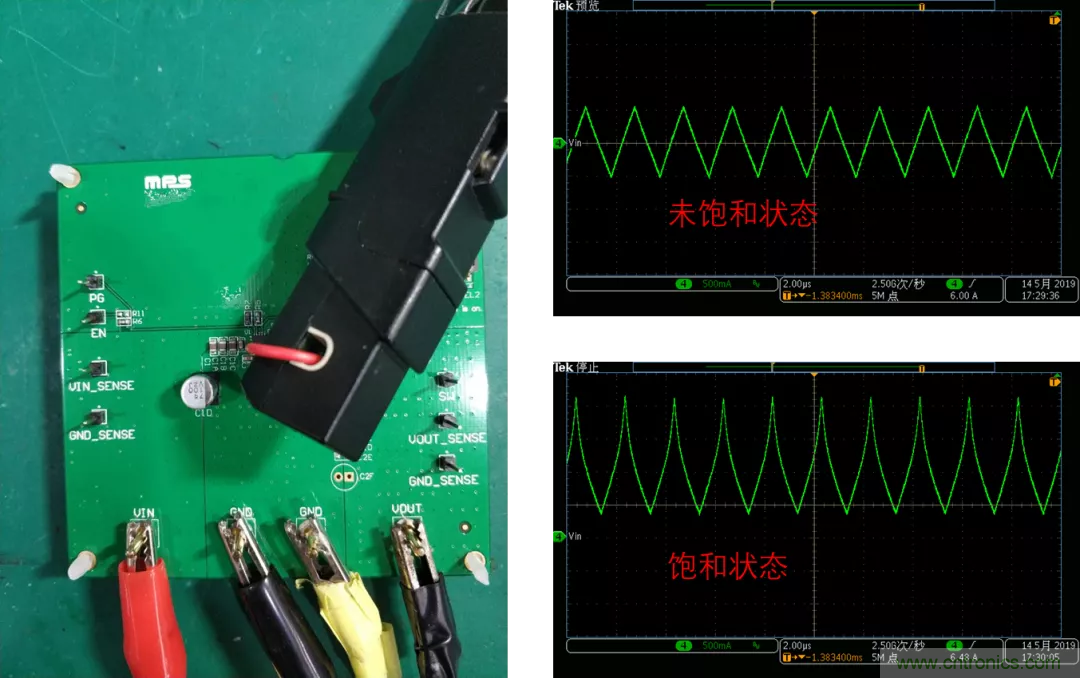

下面是在MP2145 Demo板上实测波形，可以看到饱和后有明显的畸变，与仿真结果一致。

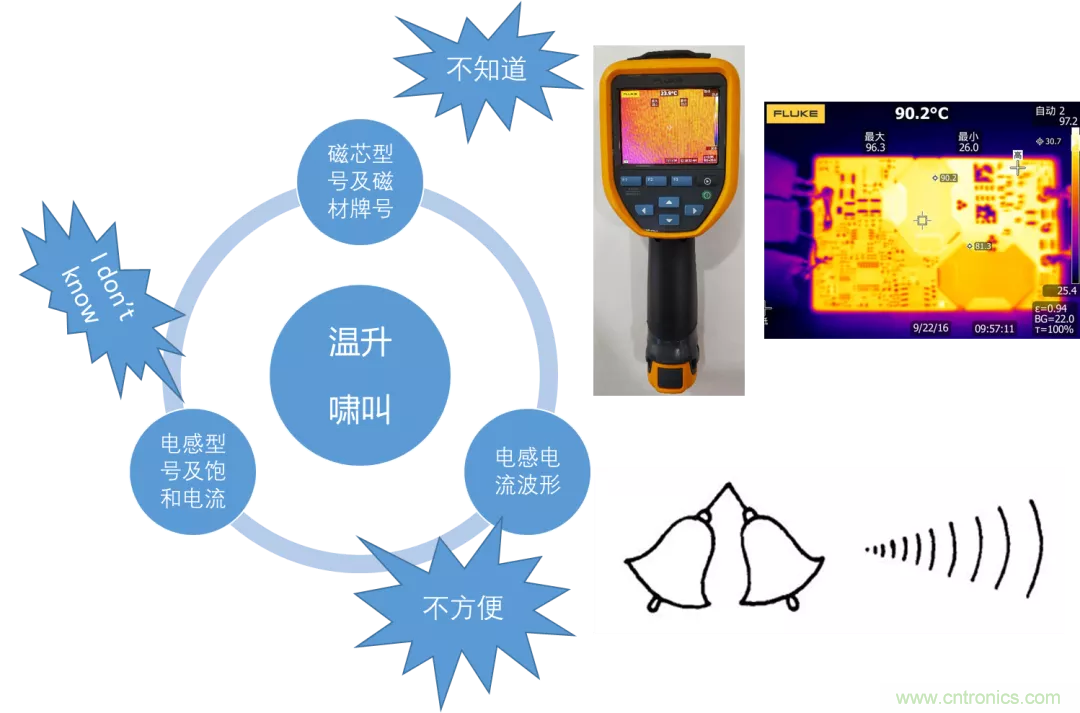

方法4：测量电感是否异常温升，听是否有异常啸叫
在工程实际中还有很多情况，我们可能不能准确知道磁芯型号，也很难知道电感饱和电流大小，有时候也不能方便的测试电感电流；这时候我们还可以通过测量电感是否有异常温升，或者听是否有异常啸叫等手段来初步判断是否发生了饱和。
