【导读】在现代电子系统的核心深处，云母电容以其卓越的稳定性和可靠性成为高频、高压及极端环境应用的首选元件。这种电容器以天然或合成云母为介质材料，通过独特的层叠结构实现无可比拟的电气特性。云母是一种天然层状硅酸盐矿物，主要包含白云母（Muscovite）和金云母（Phlogopite）两大类，其分子结构赋予它极佳的电绝缘性、热稳定性和机械强度。
1 云母电容技术导论
在现代电子系统的核心深处，云母电容以其卓越的稳定性和可靠性成为高频、高压及极端环境应用的首选元件。这种电容器以天然或合成云母为介质材料，通过独特的层叠结构实现无可比拟的电气特性。云母是一种天然层状硅酸盐矿物，主要包含白云母（Muscovite）和金云母（Phlogopite）两大类，其分子结构赋予它极佳的电绝缘性、热稳定性和机械强度。
自19世纪中叶问世以来，云母电容已有170余年的发展历程。它在二战期间的军事通信设备中首次展现价值，20世纪中后期成为高端音频设备和精密仪器的核心元件。尽管21世纪以来陶瓷电容技术迅猛发展，云母电容仍在航空航天、军工电子、高端医疗设备以及5G通信基础设施等关键领域保持不可替代的地位。
云母电容的核心制造工艺经历了从传统手工叠层到现代自动化生产的演进。在天然云母片表面沉积银电极，再通过精密堆叠形成电容主体，这一基本工艺至今仍是高端云母电容的主流生产方法。近年来，随着表面贴装技术（SMT）的普及和纳米级云母纸的应用，云母电容正迎来新一轮技术革新，满足现代电子设备微型化与高集成的需求。
2 技术原理与性能优势
2.1 结构与工作原理
云母电容的核心结构基于“金属电极-云母介质”的多层堆叠体系。其制造工艺可分为两大技术路线：
● 金属箔堆叠型：在超薄云母片（厚度通常为10-50μm）间交替插入纯锡或铜箔作为电极，形成三明治结构
● 镀银云母型：在精密切割的云母片上直接真空沉积银层作为电极，再经高温烧结固化
多层堆叠后的元件通过环氧树脂封装或陶瓷外壳密封完成整体构建，高端产品更采用真空浸渍特殊绝缘蜡（如Napelec C）进一步提升防潮性和机械强度。
当在电容两极施加电压时，云母晶体中的钾离子（K⁺）和铝硅氧层产生极化响应，形成电荷存储能力。云母独特的晶体结构使其具有极高的介电强度（通常>100kV/mm）和极低的介电损耗（tanδ<0.001），这一特性超越了绝大多数有机薄膜和陶瓷介质材。
2.2 核心性能优势
云母电容在极端环境下表现出的卓越稳定性源于其多重性能优势：
● 温度稳定性：温度系数低至±35ppm/℃，工作温度范围广达-55℃至+460℃，远超常规陶瓷电容（通常-55℃~125℃）
● 频率特性：高频段（可达GHz级）保持极低ESR和稳定容值，Q值高达10，000，显著优于同等MLCC
● 长期稳定性：老化率低于0.01%/年，十年容量漂移不超过0.1%，满足精密仪器对长期校准的要求
● 机械与环保特性：抗震动性能达到50g加速度冲击，符合MIL-STD-202G标准；且不含有机挥发物，满足RoHS 3.0要求

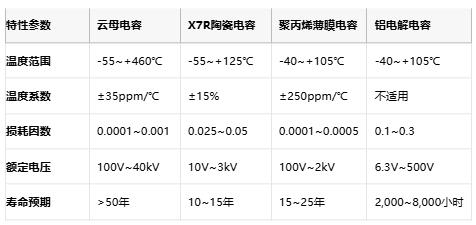

表1：云母电容与主流电容技术性能对比
3 应用场景与成本分析
3.1 关键应用领域
云母电容凭借其无可替代的高稳定性，在多个关键领域扮演核心角色：
● 航空航天与国防系统：星载通信设备中，云母电容耐受太空辐射和极端温度波动；导弹制导系统依赖其抗高过载能力（>50g冲击），法国Exxelia的CMR系列已通过MIL-PRF-39001认证，应用于欧洲航天局多个卫星项目
● 高端医疗设备：在MRI磁共振成像系统的射频发射模块中，云母电容确保高频信号精准传输；心脏起搏器使用其高可靠性，保障设备15年以上使用寿命
● 能源基础设施：特高压直流输电系统的电压监测模块采用40kV级云母电容（如CDE 29280B系列），耐受100kA级雷击浪涌；风电变流器在-40℃低温启动时仍保持稳定容值
● 高端音频设备：Hi-End级音响功放的RIAA均衡电路依赖云母电容±0.01%的精度，消除音染；英国Audio Note选用特定产区的白云母，电容经72小时熟化处理，单颗售价高达$200
3.2 成本结构分析
云母电容价格差异显著，从常规品的几元到航天级的上万元不等，主要受五大因素影响：
1. 材料成本结构：天然云母占原料成本40%-60%，高品质印度白云母价格达$300/kg；电极银浆占25%-30%，受国际银价波动直接影响
2. 工艺复杂度：
● 手工剥离云母工艺：熟练工人日产仅200-300片，合格率约70%
● 全自动沉积线：如Exxelia采用的激光切割+磁控溅射产线，设备投入超$500万，但产能提升5倍
3. 性能参数溢价：
● 电压等级倍增：10kV产品较1kV同容量型号价格高3-5倍
● 精度提升代价：±0.1%精密型较±5%通用型贵10-20倍
4. 认证成本：MIL军标认证增加30%成本；NASA级抗辐射认证费用超$50万/型号
5. 封装形式差异：表面贴装型（SMD）较传统引线型价格高50%-80%，如陕西华茂的SMD系列采用银-镍-锡三层电镀工艺，确保回流焊良率
4 选型要则与厂商对比
4.1 选型工程指南
针对复杂应用环境，云母电容选型需遵循系统化方法：
● 步骤1：电气参数匹配 - 工作电压按1.5倍降额：24V系统选用≥36V型号；射频电路选择Q值>1，000的产品；开关电源优先考虑低ESR型号
● 步骤2：环境适应性验证 - 高温环境（>125℃）选用金云母基材；高湿环境（RH>85%）必须选择真空密封型；振动环境需通过IEC 60068-2-6随机振动测试
● 步骤3：精度与经济性平衡 - 滤波/耦合电路选用±5%通用型；振荡电路需±0.5%精度；仅计量标准器需±0.01%超精密级
● 步骤4：认证合规性确认 - 汽车电子符合AEC-Q200；军工装备要求MIL-PRF-39001；医疗设备通过ISO 13485认证
● 步骤5：可制造性设计 - 波峰焊优选引线型；回流焊选择SMD型（耐温>260℃）；高压应用保留≥3mm爬电距离
4.2 全球厂商格局与技术路线

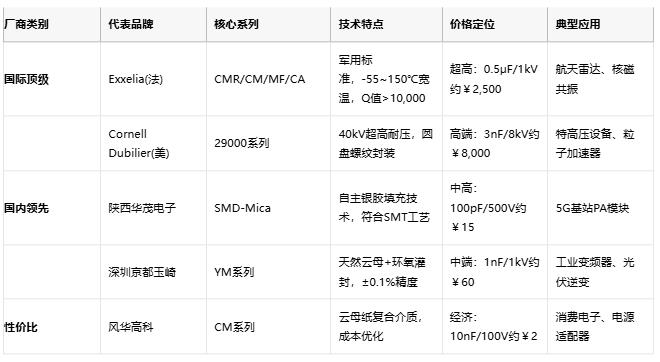

*表2：国际/国内云母电容头部厂商对比分析*
● 国际厂商技术壁垒：Exxelia的CMR系列采用镀银云母真空烧结工艺，实现0.1ppm/℃超低TCR；Cornell Dubilier的29000系列通过螺纹金属封装解决8kV级电弧放电问题
● 国内创新突破：陕西华茂开发银-镍-锡三层端电极（专利号：ZL202321247175.6），解决SMD焊接气孔问题；深圳京都玉崎创新云母/聚酰亚胺复合介质，将高频损耗降低40%
● 成本优化策略：风华高科采用碎云母热压成型技术，原料利用率提升至95%，成本较国际品牌低60%；但高温性能（>125℃）仍有差距
5 结论与前沿趋势
云母电容技术正处于传统价值与创新突破的交汇点。一方面，天然云母的不可替代性能在5G毫米波（24GHz以上）、第三代半导体（SiC/GaN）应用场景持续凸显；另一方面，合成云母工艺和纳米涂层技术正推动产业变革。日本厂商开发的气相沉积云母薄膜厚度已达3μm级，容量密度提升5倍；Exxelia实验室的石墨烯增强电极使ESR进一步降低至0.5mΩ。
从市场前景看，云母电容正迎来新增长周期。2023年全球市场规模达$12亿，预计2030年突破$18亿，年复合增长率6.2%。驱动因素主要来自新能源汽车电驱系统（800V平台需10kV+电容）、低轨卫星星座（SpaceX星链单星用量>200颗）及聚变能源装置（ITER项目年采购额超$3，000万）。
在工程实践中，选型决策应遵循“适规不追高”原则：卫星载荷优先Exxelia CMR系列；医疗设备选择CDE高压型；工业变频器适用陕西华茂SMD型；消费音频可用风华高科性价比方案。唯有精准匹配场景需求与技术特性，方能在系统可靠性与成本控制间取得最优平衡。
