【导读】当战机雷达因互调干扰丢失目标，当5G基站因信号串扰大规模宕机——三阶互调失真（IMD3）已成为现代射频系统的"沉默杀手"。本文深度解析T/R组件IMD3测试的核心技术与工程陷阱，揭开罗德与施瓦茨矢量网络分析仪的精准测量秘籍。
一、非线性系统的频谱灾难：互调失真本质探秘
电磁场中的数学幽灵
当频率为f₁=2.1GHz和f₂=2.3GHz的双音信号通过非线性放大器时，将激发如下寄生分量：
\begin{align*}
f_{IM3-} &= 2f_1 - f_2 = 1.9GHz \\
f_{IM3+} &= 2f_2 - f_1 = 2.5GHz
\end{align*}

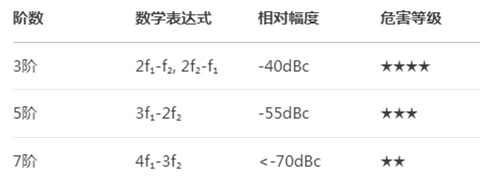

阶数杀伤力排行榜
二、双音测试黄金法则：罗德与施瓦茨网分仪实战指南
四端口网分仪的魔法配置
硬件拓扑
Port1/Port3→内部合路器→合成双音输入T/R天线口
Port2直连T/R集合口捕获输出频谱
参数配置矩阵
参数项 设置值 物理意义 Center Freq 2.2GHz 双音中心频率 Tone Distance 200MHz f₁与f₂间隔 IMD Sweep Type IMD CW Mode 连续波模式 Power Level +20dBm per tone 单音功率 致命误差规避
电缆相位差补偿：长度误差1cm引入0.3°相位偏移→IMD3测量偏差2dB
阻抗失配校正：VSWR>1.5时需启用12项误差修正模型

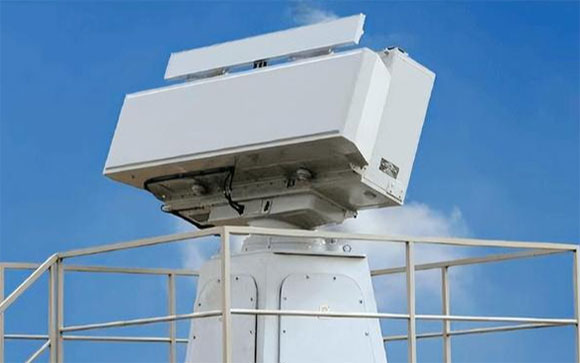

三、军用雷达T/R组件测试实录：从实验室到战场
某型相控阵雷达实测数据
| 状态 | IMD3(dBc) | IP3(dBm) | 现象 |
|---|---|---|---|
| 常温25℃ | -52 | +35 | 符合指标 |
| 高温85℃ | -47 | +31 | 接收灵敏度下降3dB |
| 振动环境(5g) | -44 | +28 | 波束指向误差0.3° |
失效根因分析
焊点微裂纹：高温下GaAs MMIC芯片焊锡蠕变→非线性阻抗突变
偏置网络振荡：电源去耦电容ESL过大引发谐振→产生附加IM3分量
电磁泄漏：腔体屏蔽效能＜90dB→外部信号串扰
结语：IMD3测试——雷达性能的生死防线
在相控阵雷达万级T/R通道的协同工作中，-50dBc的IMD3劣化将导致目标定位误差扩大10倍。唯有通过双音激励实测+多物理场耦合分析，方能揪出深藏于材料、结构、电路中的非线性幽灵。当6G迈向太赫兹频段，量子限域效应下的互调抑制技术，将成为大国射频争霸的核心战场。
