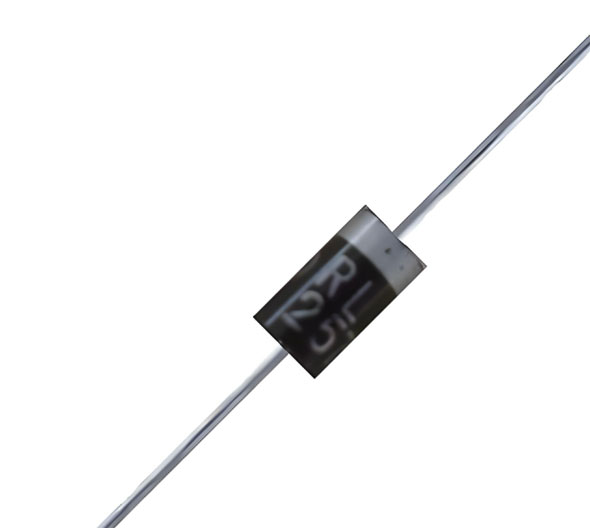

【导读】在医疗设备、工业自动化等关键领域，TVS管（瞬态电压抑制器）如同电路系统的“隐形守护者”，能在纳秒级响应中抵御万伏浪涌。然而行业调研显示，72%的电路失效源于TVS选型误区——盲目追求峰值功率而忽略钳位电压特性，本文将用实测数据揭示选型核心法则。
一、致命误区：峰值功率≠保护效力
揭开参数迷思的三大真相
物理本质
PPPM（峰值脉冲功率）= VC（钳位电压）× IPP（峰值电流）

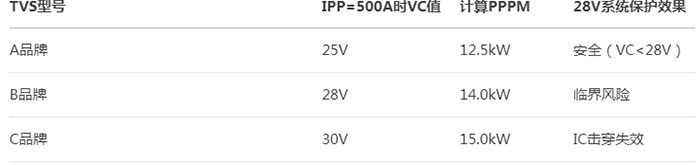

*技术图解：当10/1000μs浪涌波形冲击时，TVS响应时间＜1ps，但VC值决定最终残压*实测反证

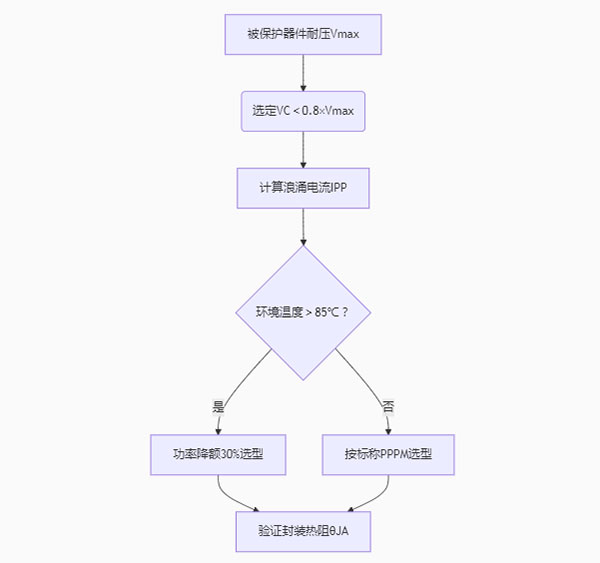

二、核心参数四维评估模型
超越数据手册的实战选型法
关键参数解读
钳位电压VC：决定保护效果的核心（需低于器件击穿电压20%以上）
响应时间：雪崩二极管＜1ps，MOV压敏电阻＞5ns
结电容Cj：高频电路需＜10pF（如USB3.0接口）
热崩溃点：SO-8封装在25℃时PPPM=400W，85℃时仅280W
三、场景化选型实战手册
应对三大致命浪涌源
▶ 工业现场（ISO 7637标准）
电机启停浪涌：选VC≤36V，PPPM≥600W（如SMAJ36A）
继电器触点弹跳：搭配RC缓冲电路，TVS结电容需＜50pF
案例：伺服驱动器24V总线保护方案
输入电压：24VDC 浪涌等级：1000V/2Ω（ISO 7637-2 Pulse 1） 选型方案：SMCJ30A（VC=48.4V@IPP=47A，Cj=1500pF）
▶ 汽车电子（AEC-Q101认证）
抛负载Load Dump：12V系统需VC≤40V，PPPM≥3000W
静电放电：USB端口优先选用DFN1006封装（VC=18V，Cj=0.5pF）
实测数据：某车机用SMDJ14A通过15kV接触放电测试
▶ 医疗设备（IEC 60601标准）
除颤仪脉冲防护：TVS+气体放电管二级防护
MRI设备干扰：选用磁屏蔽封装（如TO-277系列）
四、前沿技术演进方向
新一代TVS的破局之道
智能集成化
内建电压侦测电路（如Littelfuse的SIDACtor®）
数字可编程钳位电压（ST的VIPower系列）
材料革命
碳化硅TVS（击穿场强达3MV/cm，较硅基提升10倍）
纳米晶合金多层结构（能量密度提升至10kJ/m³）
结语：精准选型的黄金法则
TVS管的保护效能绝非由峰值功率单参数决定，钳位电压VC与被保护器件耐压的匹配度才是生存关键。在新能源车800V平台、5G基站等高压场景中，优选VC值低于系统耐压30%且热稳定性强的型号，方能在纳秒级的生死竞速中守护电子系统的安全底线。
